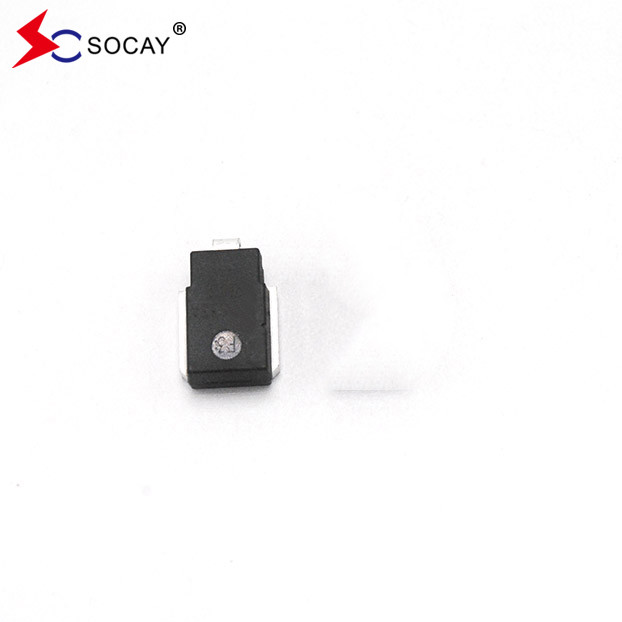

TVS ডায়োড SM8S18CAG, পিক ইমপলস পাওয়ার ডিসিপেশন 6600W, সংবেদনশীল ইলেকট্রনিক সরঞ্জাম রক্ষা করুন
DATA SHEET:SM8SXXG সিরিজ_v2309.1.pdf
বর্ণনাঃ
পার্ট নম্বর |
কাজের শিখর পেছনে ভোল্টেজ VRWM (V) |
বিশ্লেষণ ভোল্টেজ VBR (V) |
পরীক্ষার বর্তমান আমিটি (এমএ) |
সর্বাধিক বিপরীত ফাঁস আমিR @VRWM (μA) |
সর্বাধিক আমিR@VRWMটিJ=১৭৫°C (μA) |
সর্বাধিক বিপরীতমুখীঢেউবর্তমান আমিপিপি(A)① |
সর্বাধিক ক্ল্যাম্পিং ভোল্টেজ Vসি @আমিপিপি (V) |
||
একক | বি | এমভিতরে. | এমঅক্ষ. | ||||||
SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
নোটঃ 1.সার্জ বর্তমান তরঙ্গরূপ 10/1000μS তরঙ্গরূপ সংজ্ঞায়িত করা হয়। 2.সব ধরনের জন্য সর্বোচ্চ Vএফ= ১.৮ ভোল্টএফ= 100 একটি 8.3 মিমি একক অর্ধ-সাইনস তরঙ্গ বা সমতুল্য বর্গ তরঙ্গ, কাজ চক্র = প্রতি 4 পালস উপর পরিমাপ মিনিট সর্বোচ্চ. |
বৈশিষ্ট্যঃ
অপ্টিমাইজড গ্লাস প্যাসিভেটেড চিপ।
টিJ=১৭৫ ডিগ্রি সেলসিয়াস ক্ষমতা উচ্চ নির্ভরযোগ্যতা এবং অটোমোটিভ প্রয়োজনীয়তার জন্য উপযুক্ত।
৬৬০০ ওয়াট পিক ইমপ্লাস পাওয়ার ক্ষমতা ১০/১০০০μs তরঙ্গের সাথে, পুনরাবৃত্তি হার (ডুয়িং সাইকেল): ০.০১%।
ISO7637-2 5a/5b এবং ISO 16750 লোড ডাম্প টেস্ট পূরণ করুন (পরীক্ষার অবস্থার উপর নির্ভর করে পরিবর্তিত হয়) ।
AEC-Q101 যোগ্যতা পূরণ করুন।
কম ফুটো প্রবাহ।
নিম্ন সামনের ভোল্টেজ ড্রপ.
চমৎকার ক্ল্যাম্পিং ক্ষমতা।
খুব দ্রুত প্রতিক্রিয়া সময়.
রোএইচএস মেনে চলুন।
প্রয়োগঃ
অটোমোটিভ সুরক্ষা।
