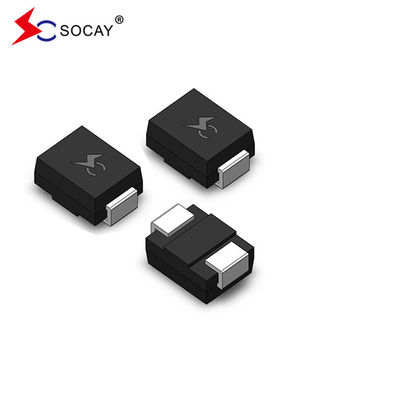

SMBJ13CA TVS ডায়োড সার্কিট সুরক্ষা ট্রানজিশিয়ান ভোল্টেজ দমন ডায়োড DO-214AA

SMBJ13CA নতুন মূল স্টক সার্কিট সুরক্ষা ট্রানজিশিয়ান ভোল্টেজ দমনকারী টিভিএস ডায়োড পৃষ্ঠ মাউন্ট DO-214A

DATA SHEET:এসএমবিজে_ভি৮৮।2.pdf

সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী (TVS) SMBJ13CA বর্ণনাঃ

• SMBJ13CA হল বোর্ডের স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠতল মাউন্ট করা অ্যাপ্লিকেশনগুলির জন্য
• এসএমবিজে১৩সিএ-র ফুটো কম
• এসএমবিজে১৩সিএ একটি দ্বিপাক্ষিক উপাদান
• SMBJ13CA একটি গ্লাস passivated জংশন
• SMBJ13CA এর ইন্ডাক্ট্যান্স কম
• এসএমবিজে১৩সিএ চমৎকার ক্ল্যাম্পিং ক্ষমতা আছে
• এসএমবিজে১৩সিএ-র ১০ × ১০০০ মাইক্রো সেকেন্ডে শীর্ষ পাওয়ার ক্ষমতা0.০১% হল ৬০০ ওয়াট
• SMBJ13CA এর দ্রুত প্রতিক্রিয়া সময় রয়েছেঃ সাধারণত 0 ভোল্ট থেকে ভিবিআর মিনিটের মধ্যে 1.0ps এর কম
• SMBJ13CA এর সাধারণ IR 12V এর উপরে 5μA এর কম।
• SMBJ13CA এর উচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/40 সেকেন্ড টার্মিনালে
• SMBJ13CA-এর আদর্শ সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C× ΔT
• প্লাস্টিকের প্যাকেজ আছে Underwriters ল্যাবরেটরি জ্বলনশীলতা 94V-0
• ম্যাট টিন ঊর্ধ্বতন মুক্ত
• এসএমবিজে১৩সিএ হলোজেন মুক্ত এবং রোএইচএস মেনে চলে
• সাধারণ ব্যর্থতা মোড অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে সংক্ষিপ্ত
• JEDEC JESD201A এর টেবিল 4a এবং 4c অনুযায়ী হুইস্টার পরীক্ষা পরিচালিত হয়
• IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
• আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
• আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা

TVS Diode SMBJ13CA বৈদ্যুতিক বৈশিষ্ট্য (T_এ=২৫°C অন্যথায় উল্লেখ না করা হলে):
