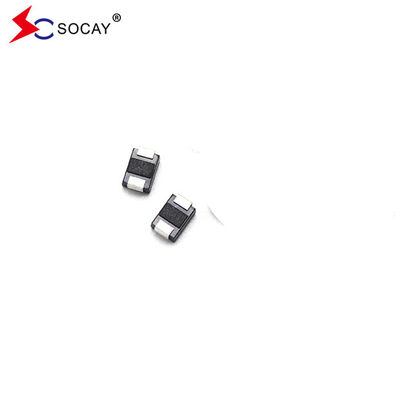

টিভিএস ডায়োড এসএমবিজে 30 এ ট্রানজিয়েন্ট ভোল্টেজ সার্জ সুপ্রেসর অটোমোটিভ ইলেকট্রনিক্সের জন্য টিভিএস সার্জ প্রটেক্টর

টিভিএস ডায়োড এসএমবিজে৩০এ ট্রানজিয়েন্ট ভোল্টেজ সার্জ সুপ্রেসর অটোমোটিভ ইলেকট্রনিক্সের জন্য টিভিএস সার্জ প্রটেক্টর

টিভিএস ডায়োড SMBJ30A DATASHEET:এসএমবিজে_ভি৮৮।2.pdf

সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী (TVS) বর্ণনাঃ

The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী (TVS) বৈশিষ্ট্যঃ

সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ সুপ্রেসার্স (টিভিএস) এসএমবিজে 30 এ বোর্ডের স্থান অনুকূল করার জন্য পৃষ্ঠতল মাউন্ট অ্যাপ্লিকেশনগুলির জন্য। এটিতে কম ফুটো রয়েছে। এটি একটি একমুখী ইউনিট।SMBJ30A হল গ্লাস প্যাসিভেটেড জংশন. এসএমবিজে 30 এ এর নিম্ন ইন্ডাক্ট্যান্স এবং চমৎকার ক্ল্যাম্পিং ক্ষমতা রয়েছে। এসএমবিজে 30 এ এর শীর্ষ শক্তি ক্ষমতা 10 × 1000μs তরঙ্গরূপ পুনরাবৃত্তি হার (ডুয়ি চক্র):0.01% হল 300W। SMBJ30A এর দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত 0 ভোল্ট থেকে VBR মিনিটে 1.0ps এর কম। SMBJ30A এর সাধারণ IR 12V এর উপরে 5μA এর কম। SMBJ30A এর উচ্চ তাপমাত্রা সোল্ডারিংঃটার্মিনালে 260°C/40 সেকেন্ড.এসএমবিজে৩০এ-র আদর্শ সর্বোচ্চ তাপমাত্রা সহগ Δভিবিআর = ০.১% × ভিবিআর@২৫°সি× Δটি।

SMBJ30A এর প্লাস্টিকের প্যাকেজটিতে অন্ডাররাইটারস ল্যাবরেটরি ফ্লেমাবিলিটি 94V-0 রয়েছে। ম্যাট টিন লিড-মুক্ত প্ল্যাটেড। SMBJ30A হলোজেন মুক্ত এবং RoHS অনুগত।সাধারণ ব্যর্থতা মোড অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে সংক্ষিপ্ত. Whisker পরীক্ষা JEDEC JESD201A তার টেবিল 4a এবং 4c অনুযায়ী উপর ভিত্তি করে পরিচালিত হয়। SMBJ30A এর IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ) ।আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা. আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুযায়ী ডাটা লাইনের ইএফটি সুরক্ষা।
