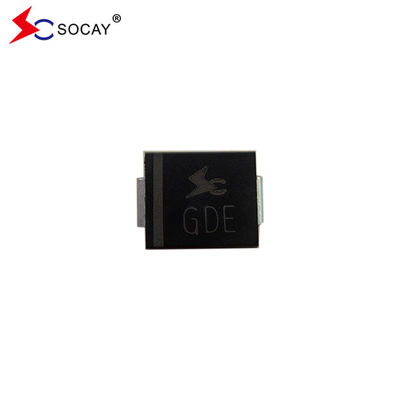

1500W সারফেস মাউন্ট TVS SMCJ5.0A, 1000μA IR VRWM 5.0V ক্ষণস্থায়ী ভোল্টেজ সাপ্রেসার
তথ্য তালিকা:SMCJ_v2107.1 .pdf
বর্ণনা:
SMCJ সিরিজটি বিশেষভাবে সংবেদনশীল ইলেকট্রনিক যন্ত্রপাতিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্ট দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিয়েন্ট থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
| অংশ সংখ্যা |
চিহ্নিত করা |
বিপরীত
স্ট্যান্ড-অফ
ভোল্টেজ ভিআরWM (V)
|
ভাঙ্গন
ভোল্টেজ, বৈদ্যুতিক একক বিশেষভিবি.আর (V)
@আমিটি
|
পরীক্ষা
কারেন্ট
আমিটি (mA)
|
সর্বোচ্চ
ক্ল্যাম্পিং
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ ভিগ @আমিপিপি(V)
|
সর্বোচ্চ
শিখর
স্পন্দন
কারেন্ট আমিপিপি(ক)
|
সর্বোচ্চ
বিপরীত
ফুটোআমিআর
@ভিআরডব্লিউএম (μক)
|
| ইউনি |
দ্বি |
উni |
দ্বি |
|
MIN |
MAX |
|
|
|
|
| SMCJ5.0A |
SMCJ5.0CA |
জিডিই |
বিডিই |
5.0 |
৬.৪০ |
7.00 |
10 |
9.2 |
163.04 |
1000 |
| SMCJ6.0A |
SMCJ6.0CA |
জিডিজি |
বিডিজি |
6.0 |
৬.৬৭ |
7.37 |
10 |
10.3 |
145.63 |
1000 |
| SMCJ6.5A |
SMCJ6.5CA |
জিডিকে |
বিডিকে |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
133.93 |
500 |
| SMCJ7.0A |
SMCJ7.0CA |
জিডিএম |
বিডিএম |
7.0 |
৭.৭৮ |
8.60 |
10 |
12.0 |
125.00 |
200 |
| SMCJ7.5A |
SMCJ7.5CA |
জিডিপি |
বিডিপি |
7.5 |
৮.৩৩ |
9.21 |
1 |
12.9 |
116.28 |
100 |
| SMCJ8.0A |
SMCJ8.0CA |
জিডিআর |
বিডিআর |
৮.০ |
৮.৮৯ |
৯.৮৩ |
1 |
13.6 |
110.29 |
50 |
| SMCJ8.5A |
SMCJ8.5CA |
জিডিটি |
বিডিটি |
8.5 |
৯.৪৪ |
10.40 |
1 |
14.4 |
104.17 |
20 |
| SMCJ9.0A |
SMCJ9.0CA |
জিডিভি |
বিডিভি |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
97.40 |
10 |
| SMCJ10A |
SMCJ10CA |
জিডিএক্স |
বিডিএক্স |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
৮৮.২৪ |
5 |
| SMCJ11A |
SMCJ11CA |
জিডিজেড |
বিডিজেড |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
৮২.৪২ |
5 |
| SMCJ12A |
SMCJ12CA |
জিইই |
মৌমাছি |
12.0 |
১৩.৩০ |
14.70 |
1 |
19.9 |
75.38 |
5 |
| SMCJ13A |
SMCJ13CA |
জিইজি |
BEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
৬৯.৭৭ |
5 |
| SMCJ14A |
SMCJ14CA |
জিইকে |
BEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
64.66 |
5 |
| SMCJ15A |
SMCJ15CA |
মণি |
বিইএম |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
৬১.৪৮ |
5 |
| SMCJ16A |
SMCJ16CA |
জিইপি |
বিইপি |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
57.69 |
5 |
| SMCJ17A |
SMCJ17CA |
জিইআর |
বিইআর |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
54.35 |
5 |
| SMCJ18A |
SMCJ18CA |
পাওয়া |
BET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
51.37 |
5 |
| SMCJ19A |
SMCJ19CA |
জিইবি |
বিইবি |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
48.73 |
5 |
| SMCJ20A |
SMCJ20CA |
জিইভি |
BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
46.30 |
5 |
| SMCJ22A |
SMCJ22CA |
জিইএক্স |
বেক্স |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
42.25 |
5 |
| SMCJ24A |
SMCJ24CA |
জিইজেড |
BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
38.56 |
5 |
| SMCJ26A |
SMCJ26CA |
জিএফই |
বিএফই |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
35.63 |
5 |
| SMCJ28A |
SMCJ28CA |
জিএফজি |
বিএফজি |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
৩৩.০৪ |
5 |
| SMCJ30A |
SMCJ30CA |
জিএফকে |
বিএফকে |
30.0 |
৩৩.৩০ |
36.80 |
1 |
48.4 |
30.99 |
5 |
| SMCJ33A |
SMCJ33CA |
জিএফএম |
বিএফএম |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
28.14 |
5 |
| SMCJ36A |
SMCJ36CA |
জিএফপি |
বিএফপি |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
25.82 |
5 |
| SMCJ40A |
SMCJ40CA |
জিএফআর |
বিএফআর |
40.0 |
৪৪.৪০ |
49.10 |
1 |
64.5 |
23.26 |
5 |
| SMCJ43A |
SMCJ43CA |
জিএফটি |
বিএফটি |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
21.61 |
5 |
| SMCJ45A |
SMCJ45CA |
জিএফভি |
বিএফভি |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
20.63 |
5 |
| SMCJ48A |
SMCJ48CA |
জিএফএক্স |
বিএফএক্স |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
19.38 |
5 |
| SMCJ51A |
SMCJ51CA |
জিএফজেড |
বিএফজেড |
51.0 |
56.70 |
62.70 |
1 |
৮২.৪ |
18.20 |
5 |
| SMCJ54A |
SMCJ54CA |
জি.জি.ই |
বিজিই |
54.0 |
60.00 |
৬৬.৩০ |
1 |
৮৭.১ |
17.22 |
5 |
| SMCJ58A |
SMCJ58CA |
GGG |
বিজিজি |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
16.03 |
5 |
| SMCJ60A |
SMCJ60CA |
জিজিকে |
বিজিকে |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
15.50 |
5 |
| SMCJ64A |
SMCJ64CA |
জিজিএম |
বিজিএম |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
14.56 |
5 |
| SMCJ70A |
SMCJ70CA |
জিজিপি |
বিজিপি |
70.0 |
77.80 |
৮৬.০০ |
1 |
113.0 |
13.27 |
5 |
| SMCJ75A |
SMCJ75CA |
জিজিআর |
বিজিআর |
75.0 |
৮৩.৩০ |
92.10 |
1 |
121.0 |
12.40 |
5 |
| SMCJ78A |
SMCJ78CA |
জিজিটি |
বিজিটি |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
11.90 |
5 |
| SMCJ80A |
SMCJ80CA |
জিজিবি |
বিজিবি |
80.0 |
৮৮.৮০ |
97.60 |
1 |
129.6 |
11.57 |
5 |
| SMCJ85A |
SMCJ85CA |
জিজিভি |
বিজিভি |
৮৫.০ |
94.40 |
104.00 |
1 |
137.0 |
10.95 |
5 |
| SMCJ90A |
SMCJ90CA |
জিজিএক্স |
বিজিএক্স |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
10.27 |
5 |
| SMCJ100A |
SMCJ100CA |
জিজিজেড |
বিজিজেড |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
9.26 |
5 |
| SMCJ110A |
SMCJ110CA |
জিএইচই |
বিএইচই |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
৮.৪৭ |
5 |
| SMCJ120A |
SMCJ120CA |
জিএইচজি |
বিএইচজি |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
৭.৭৭ |
5 |
| SMCJ130A |
SMCJ130CA |
জিএইচকে |
বিএইচকে |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
7.18 |
5 |
| SMCJ140A |
SMCJ140CA |
-- |
বিএইচবি |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
৬.৬১ |
5 |
| SMCJ150A |
SMCJ150CA |
জিএইচএম |
বিএইচএম |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
৬.১৭ |
5 |
| SMCJ160A |
SMCJ160CA |
জিএইচপি |
বিএইচপি |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
৫.৭৯ |
5 |
| SMCJ170A |
SMCJ170CA |
জিএইচআর |
বিএইচআর |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
৫.৪৫ |
5 |
| SMCJ180A |
SMCJ180CA |
জিএইচটি |
বিএইচটি |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
5.14 |
5 |
| SMCJ190A |
SMCJ190CA |
জিএইচভি |
বিএইচভি |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
4.87 |
5 |
| SMCJ200A |
SMCJ200CA |
GHW |
BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
4.60 |
5 |
| SMCJ220A |
SMCJ220CA |
জিএইচএক্স |
বিএইচএক্স |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
4.20 |
5 |
| SMCJ250A |
SMCJ250CA |
GHZ |
বিএইচজেড |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
3.70 |
5 |
| SMCJ300A |
SMCJ300CA |
জিজেই |
বিজেই |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
3.10 |
5 |
| SMCJ350A |
SMCJ350CA |
জিজেজি |
বিজেজি |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
2.60 |
5 |
| SMCJ400A |
SMCJ400CA |
জিজেকে |
বিজেকে |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
2.30 |
5 |
| SMCJ440A |
SMCJ440CA |
জিজেএম |
বিজেএম |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
2.10 |
5 |
মন্তব্য:
1. প্রত্যয় 'A' 5% সহনশীলতা ডিভাইস নির্দেশ করে।
2. দ্বি-দিকনির্দেশক ডিভাইসগুলি নির্দিষ্ট করতে অংশ নম্বরের পরে 'CA' প্রত্যয় যুক্ত করুন।
দ্বি-দিকনির্দেশক ডিভাইসগুলির জন্য V আছেআর10 ভোল্ট এবং তার কম, আইআরসীমা দ্বিগুণ।
বৈশিষ্ট্য:
বোর্ড স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠ মাউন্ট অ্যাপ্লিকেশনের জন্য
কম ফুটো
ইউনি এবং দ্বিমুখী ইউনিট
গ্লাস প্যাসিভেটেড জংশন
কম আবেশ
চমৎকার ক্ল্যাম্পিং ক্ষমতা
1500W পিক পাওয়ার ক্ষমতা 10 × 1000µs তরঙ্গরূপ পুনরাবৃত্তি হার (শুল্ক চক্র): 0.01%
দ্রুত প্রতিক্রিয়া সময়: সাধারণত 0 ভোল্ট থেকে V পর্যন্ত 1.0ps এর কমবি.আরমিনিট
সাধারণ আইআর12V এর উপরে 5μA এর কম।
উচ্চ তাপমাত্রা সোল্ডারিং: টার্মিনালে 260°C/40 সেকেন্ড
সাধারণ সর্বোচ্চ তাপমাত্রা সহগ ΔVবি.আর= 0.1% × Vবি.আর@25°C× ΔT
প্লাস্টিক প্যাকেজে রয়েছে আন্ডাররাইটার্স ল্যাবরেটরি ফ্ল্যামেবিলিটি 94V-0
ম্যাট টিনের সীসা-মুক্ত ধাতুপট্টাবৃত
হ্যালোজেন মুক্ত এবং RoHS অনুগত
সাধারণ ব্যর্থতার মোড ওভার-নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে ছোট
Whisker পরীক্ষা JEDEC JESD201A এর টেবিল 4a এবং 4c অনুযায়ী পরিচালিত হয়
IEC-61000-4-2 ESD 15kV(এয়ার), 8kV (যোগাযোগ)
IEC 61000-4-2 (IEC801-2) অনুযায়ী ডেটা লাইনের ESD সুরক্ষা
IEC 61000-4-4 (IEC801-4) অনুযায়ী ডেটা লাইনের EFT সুরক্ষা
অ্যাপ্লিকেশন:
TVS ডিভাইসগুলি টেলিকম, কম্পিউটার, শিল্প এবং ভোক্তা ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত I/O ইন্টারফেস, VCC বাস এবং অন্যান্য দুর্বল সার্কিটগুলির সুরক্ষার জন্য আদর্শ৷
| প্যারামিটার |
প্রতীক |
মান |
ইউনিট |
| 10/1000µs তরঙ্গরূপের সাথে পিক পালস পাওয়ার ডিসিপেশন (চিত্র 1)(নোট 1), (নোট 2) |
পৃপিপিএম |
1500 |
ওয়াটস |
| 10/1000µs তরঙ্গরূপ সহ সর্বোচ্চ পালস কারেন্ট। (নোট1, চিত্র 3) |
আমিপিপি |
পরবর্তী টেবিল দেখুন |
এম্পস |
| T-এ অসীম তাপ বেসিনে পাওয়ার ডিসিপেশনএল=75°সে |
পৃM(AV) |
6.5 |
ওয়াট |
| পিক ফরওয়ার্ড সার্জ কারেন্ট, 8.3ms একক হাফ সাইন ওয়েভ (নোট 3) |
আমিএফএসএম |
200 |
এম্পস |
| সর্বাধিক তাত্ক্ষণিক ফরোয়ার্ড ভোল্টেজ 25A এ শুধুমাত্র একমুখী (নোট 4) জন্য |
ভিচ |
3.5/5.0 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
| অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। |
টিজে, টিSTG |
-55 থেকে +150 |
℃ |
|
মন্তব্য:
1. অ-পুনরাবৃত্ত কারেন্ট পালস, প্রতি চিত্র 3 এবং T-এর উপরে ডিরেটেডক= 25℃ প্রতি চিত্র 2।
2. প্রতিটি টার্মিনালে 5.0mm x 5.0mm (0.03mm পুরু) কপার প্যাডে মাউন্ট করা হয়েছে৷
3. 8.3ms একক অর্ধ সাইন-ওয়েভ, বা সমতুল্য বর্গ তরঙ্গ, ডিউটি চক্র = 4টি ডাল প্রতি মিনিটে সর্বোচ্চ।
4. ভিচV এর জন্য < 3.5Vবি.আর< 200V এবং VচV এর জন্য < 6.5Vবি.আর> 201V।
|
