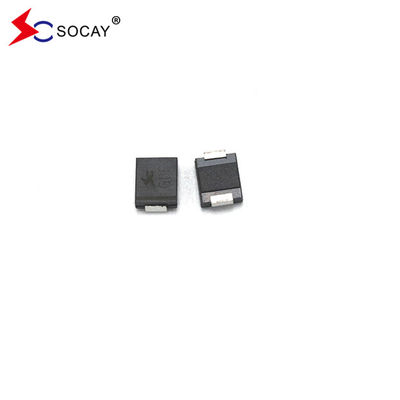

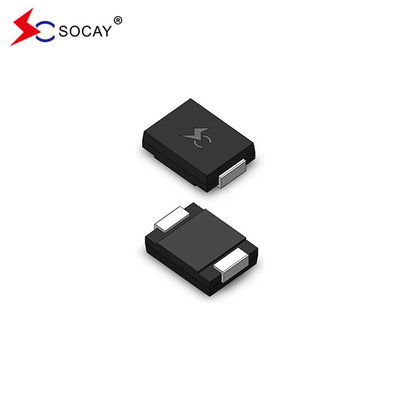

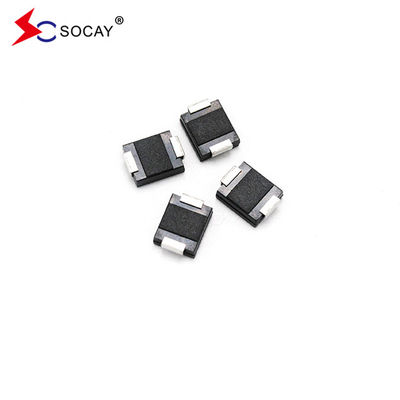

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত

3000 পিসি
MOQ
negotiable
মূল্য
বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
SMCJ5.0CA নাম: টিভিএস ডায়োড
SMCJ5.0CA প্যাকেজের ধরন: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5.0v
SMCJ5.0CA Vbr@It (মিনিট): 6.40V
SMCJ5.0CA Vbr@It (সর্বোচ্চ): 7.00V
SMCJ5.0CA এটা: 10mA
SMCJ5.0CA Vc@Ipp: 9.২ ভি
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000μA
স্টোরেজ তাপমাত্রা পরিসীমা: -55 থেকে +150 ℃
বিশেষভাবে তুলে ধরা:

বিডাইরেকশনাল টিভিএস ডায়োড

,

টিভিএস ডায়োড SMCJ5.0CA

,

TVS ট্রানজিশিয়ান ভোল্টেজ দমন
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: UL,REACH,RoHS,ISO
মডেল নম্বার: SMCJ5.0CA
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

বি-ডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA, 9.2VC Rransient ভোল্টেজ দমনকারী, UL স্বীকৃত



DATA SHEET:SMCJ_v2107.1.pdf





TVS ডায়োড SMCJ5.0CA বর্ণনাঃ

টিভিএস ডায়োড এসএমসিজে৫.০সিএ বিশেষভাবে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টের দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।





TVS ডায়োড SMCJ5.0CA সর্বোচ্চ রেটিং (Tএ=২৫°Cযদি অন্যথায় উল্লেখ না করা হয়):

টিভিএস ডায়োড প্যারামিটার প্রতীক মূল্য টিভিএস ডায়োড ইউনিট
SMCJ5.0CA 10/1000μs তরঙ্গের সাথে পিক ইমপ্লাস পাওয়ার ডিসিপেশন (চিত্র 1) ((নোট 1), (নোট 2) পিপিপিএম 1500 ওয়াট
SMCJ5.0CA 10/1000μs তরঙ্গের সাথে পিক ইমপ্লাস স্ট্রিম। আমিপিপি পরবর্তী টেবিল দেখুন অ্যাম্পিয়ার
T এ অসীম তাপ সিঙ্কে পাওয়ার ডিসিপেশনএল=৭৫°সি পিM ((AV) 6.5 ওয়াট
SMCJ5.0CA পিক ফরওয়ার্ড সার্জ বর্তমান, 8.3ms একক অর্ধ সাইন তরঙ্গ (নোট 3) আমিএফএসএম 200 অ্যাম্পিয়ার
সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য (নোট 4) Vএফ 3.5/5.0 ভোল্টেজ
SMCJ5.0CA অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। টিJ, টিএসটিজি -55 থেকে +150 °C

নোটঃ

1. অ-পুনরাবৃত্তিকারী বর্তমানের স্পন্দন, চিত্র 3 অনুযায়ী এবং T এর উপরে হ্রাস করা হয়েছেএ= 25°C প্রতি চিত্র 2.

2. প্রতিটি টার্মিনালে 5.0 মিমি x 5.0 মিমি (0.03 মিমি পুরু) তামার প্যাডে মাউন্ট করা হয়।

3. ৮.৩ এমএস একক অর্ধ-সাইন-ওয়েভ, অথবা সমতুল্য বর্গাকার তরঙ্গ, ডিউটি সাইকেল = প্রতি মিনিটে সর্বোচ্চ ৪ টি ইমপ্লাস।

4. ভিএফ< 3.5V V এর জন্যBR< ২০০ ভোল্ট এবং ভিএফ< ৬.৫ ভোল্টBR> ২০১ ভোল্ট।







TVS ডায়োড SMCJ5.0CA বৈদ্যুতিক বৈশিষ্ট্য (Tএ=২৫°Cযদি অন্যথায় উল্লেখ না করা হয়):

টিভিএস ডায়োডের পার্ট নম্বর চিহ্নিতকরণ

টিভিএস ডায়োড বিপরীত

স্ট্যান্ড-অফ

ভোল্টেজ VRWM (V)

টিভিএস ডায়োড ভাঙ্গন

ভোল্টেজ VBR (V)

@IT

পরীক্ষা

বর্তমান

আইটি (এমএ)

টিভিএস ডায়োড সর্বোচ্চ

ক্ল্যাম্পিং

ভোল্টেজ VC @IPP (V)

টিভিএস ডায়োড সর্বোচ্চ

পিক পলস

বর্তমান আইপিপি (এ)

সর্বাধিক

পেছনে

ফুটো IR

@VRWM (μA)
একক বি একক বি   MIN ম্যাক্স
SMCJ5.0A SMCJ5.0CA জিডিই বিডিই 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA জিডিজি বিডিজি 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA জিডিকে বিডিকে 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA জিডিএম বিডিএম 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA জিডিপি বিডিপি 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA ডেমোক্রেটিক প্রজাতন্ত্র বিডিআর 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA জিডিটি বিডিটি 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA জিডিভি বিডিভি 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA জিডিএক্স BDX 10.0 11.10 12.30 1 17.0 88.24 5





বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 0

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 1

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 2বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 3

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 4


বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 5

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 6

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 7



বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 8

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 9

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 10

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 11

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 12

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 13

বিডাইরেকশনাল টিভিএস ডায়োড SMCJ5.0CA 9.2VC ট্রানজিশিয়ান ভোল্টেজ দমন UL স্বীকৃত 14
