ভিআরডব্লিউএম ৬৪ ভি ইউনিডাইরেকশনাল সারফেস মাউন্ট টিভিএস ডায়োড এসএএমএজে৬৪এ, বিনামূল্যে সুরক্ষা পরিকল্পনা প্রদান

ভিআরডব্লিউএম ৬৪ ভি ইউনিডাইরেকশনাল সারফেস মাউন্ট টিভিএস ডায়োড এসএএমএজে৬৪এ, বিনামূল্যে সুরক্ষা পরিকল্পনা প্রদান

উপরিভাগে মাউন্ট করা TVS ডায়োড SMAJ64A DATA SHEET:SMAJ_v2207.1.pdf

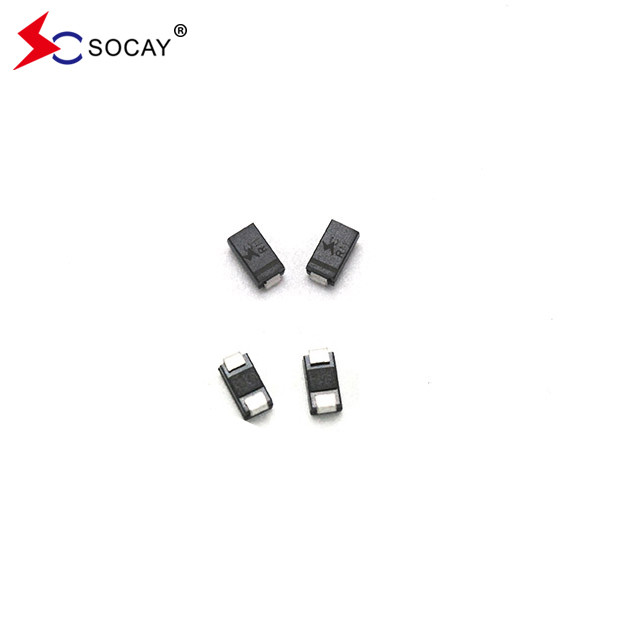

উপরিভাগ মাউন্ট TVS ডায়োড SMAJ64A চিত্রঃ

সারফেস মাউন্ট টিভিএস ডায়োড এসএএমএজে 64 এ বিশেষভাবে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলি রক্ষা করার জন্য ডিজাইন করা হয়েছে।

1. টিএন পাওয়ার সাপ্লাই সিস্টেমে ট্রানজিয়েন্ট দমন ডায়োড (টিভিএস ডায়োড) এর প্রয়োগ
মানবিক অপারেটিং ত্রুটির কারণে অতিরিক্ত ভোল্টেজ যেমন বজ্রপাত ওভারভোল্টেজ তরঙ্গ এবং লোড সুইচগুলি সহজেই বিদ্যুৎ সরবরাহের লাইনের মাধ্যমে বৈদ্যুতিক এবং বৈদ্যুতিন সরঞ্জামগুলির অভ্যন্তরে আক্রমণ করতে পারে,বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম ব্যর্থতা কারণ, ত্রুটি, এবং এমনকি সরঞ্জাম স্থায়ী ক্ষতি, গুরুতর অর্থনৈতিক ক্ষতির কারণ। বিদ্যুৎ লাইন উপর MOV এবং TVS surgeabsorbing ডিভাইস ইনস্টল করে, দুই স্তরের সুরক্ষা বাস্তবায়ন করা হয়,এবং সাধারণ মোড এবং ডিফারেনশিয়াল মোড সুরক্ষা এল এবং এন লাইনে সঞ্চালিত হয়. বিশেষ পদ্ধতি হল প্রথম স্তরের এসপিডি সুরক্ষা হিসাবে লাইনের সামনের প্রান্তে এমওভি ইনস্টল করা যাতে বজ্রপাতের বেশিরভাগ স্রোত স্রোত হয়, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeএটা লক্ষ্য করা উচিত যে MOV এবং TVS ভোল্টেজ এবং শক্তি সমন্বয় এবং সহযোগিতা অর্জন করা উচিত, এবং AB এর মধ্যে লাইন দৈর্ঘ্য 5 মিটারের কম হওয়া উচিত নয়। অন্যথায়,লাইন দৈর্ঘ্য বাড়ানো উচিত অথবা বিচ্ছিন্ন ডিভাইস ইনস্টল করা উচিত.

2- নেটওয়ার্ক সিগন্যাল লাইনে ট্রানজিশিয়ান্ট সুপ্রেসন ডায়োড (টিভিএস) প্রয়োগ
ট্রানজিশিয়ান সুম্পেশন ডায়োড (টিভিএস ডায়োড) শুধুমাত্র পাওয়ার সিস্টেমগুলির ওভারজার্জ সুরক্ষার জন্য নয়, সিগন্যাল লাইনের ওভারজার্জ সুরক্ষার জন্যও ব্যবহার করা যেতে পারে।গ্যাস স্রাব টিউব জিডিটি এবং ট্রানজিশিয়ান্ট দমন ডায়োড (টিভিএস ডায়োড) সংকেত তরঙ্গ সুরক্ষা গঠনের জন্য একত্রিত হয়ডিভাইসটি দ্রুত প্রতিক্রিয়া, ছোট ফুটো, প্রায় কোনও সংকেত হ্রাসের বৈশিষ্ট্যযুক্ত এবং উচ্চ গতির নেটওয়ার্ক লাইনগুলির জন্য নিরাপদ এবং নির্ভরযোগ্য সুরক্ষা সরবরাহ করতে পারে।

3. DC পাওয়ার সিস্টেমে ট্রানজিয়েন্ট সুম্পেশন ডায়োড (TVS ডায়োড) এর প্রয়োগ
একটি সাধারণ পিসি কম্পিউটারের পাওয়ার সাপ্লাই সার্কিটে, একটি ট্রান্সফরমারের মাধ্যমে AC 220 V থেকে AC 20 V এ নেমে যায়,এবং তারপরে সার্কিট দ্বারা আউটপুট ডিসি 10 ভি ডিসি পাওয়ার এবং লোড সংযুক্ত করার জন্য মডুলেটেড এবং সংশোধন করা হয়ট্রান্সফরমারের আউটপুট প্রান্তে একটি দ্বিপাক্ষিক ট্রানজিয়েন্ট ভোল্টেজ দমনকারী TVS1 ইনস্টল করে,এটি এল এবং এন লাইনগুলির তাত্ক্ষণিক ইমপ্লাস ইমপ্লাস বর্তমান শোষণ করে এবং নিরাপদ ভোল্টেজ স্তরে সার্কিট ভোল্টেজকে ক্ল্যাম্প করে. টিভিএস১ ট্রান্সফরমারের ব্যাক-এন্ড রিক্টিফায়ার এবং অন্যান্য সার্কিট কম্পোনেন্ট রক্ষা করতে পারে।একটি unidirectional ট্রানজিশিয়াল ভোল্টেজ suppressor TVS2 DC পাওয়ার সাপ্লাই আউটপুট শেষে ইনস্টল করা হয়, overvoltage এবং বর্তমান প্রভাব থেকে DC লোড রক্ষা করার জন্য rectifier পরে.

3ট্রানজিস্টর সার্কিটগুলিতে ট্রানজিস্টর দমন ডায়োড (টিভিএস ডায়োড) এর প্রয়োগ
বর্তমান নিয়ন্ত্রণ ডিভাইস হিসাবে, ট্রানজিস্টরগুলি ইলেকট্রনিক ইন্টিগ্রেটেড সার্কিটের একটি গুরুত্বপূর্ণ অংশ। এগুলিকে দুটি বিভাগে ভাগ করা যেতে পারেঃ এনপিএন ট্রানজিস্টর এবং পিএনপি ট্রানজিস্টর [5]।তারা সুইচিং সার্কিট ব্যবহার করা হয়, এম্প্লিফায়ার সার্কিট এবং ভোল্টেজ স্থিতিশীল সার্কিট।ট্রানজিস্টর সার্কিটকে ESD/EFT (ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ/ইলেকট্রিকাল ফাস্ট ট্রানজিয়েন্ট ইমপ্লান্স গ্রুপ) এর মত সার্জ ভোল্টেজ ইন্টারফারেন্স থেকে রক্ষা করার জন্য, TVS1 এবং TVS2 সুরক্ষার জন্য সার্কিটের ইনপুট এবং আউটপুট প্রান্তে যুক্ত করা হয়।
