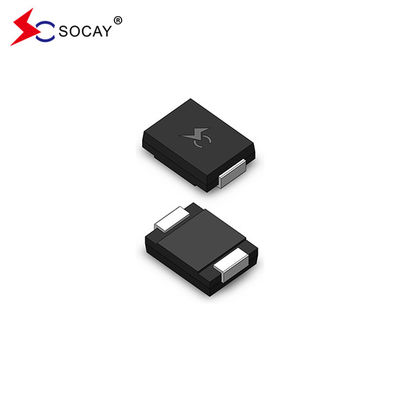

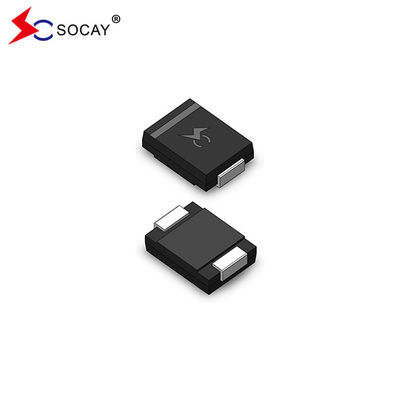

3000W এসএমডিজে সিরিজ এসএমডিজে 5.0 এ সারফেস মাউন্ট টিভিএস ডায়োড ভিআরডাব্লুএম 5.0 ভোল্ট ট্রানজিশন ভোল্টেজ দমনকারী
DATA SHEET:SMDJ_v2107.1.pdf
বর্ণনাঃ
এসএমডিজে সিরিজটি বিশেষভাবে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশনগুলি থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
|
পার্ট নম্বর
|
চিহ্নিতকরণ
|
বিপরীত স্ট্যান্ড-অফ ভোল্টেজVRWM(V)
|
বিশ্লেষণভোল্টেজ VBR(V)
@ আমিটি
|
পরীক্ষার বর্তমানআমিটি
(এমএ)
|
সর্বাধিক ক্ল্যাম্পিং ভোল্টেজVসি
@ আমিপিপি(V)
|
সর্বাধিক পিক ইমপ্লাস বর্তমানআমিপিপি(A)
|
সর্বাধিক বিপরীতমুখীফুটো IR
@VRWM(μA)
|
|
একক
|
বি
|
একক
|
বি
|
|
MIN
|
ম্যাক্স
|
|
|
|
|
| এসএমডিজে৫.০এ |
এসএমডিজে৫.০সিএ |
RDE |
ডিডিই |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| এসএমডিজে৬.০এ |
এসএমডিজে৬.০সিএ |
ডিআরজি |
ডিডিজি |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| এসএমডিজে৬.৫এ |
SMDJ6.5CA |
RDK |
ডিডিকে |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
267.86 |
500 |
| এসএমডিজে৭.০এ |
SMDJ7.0CA |
পিডিএম |
ডিডিএম |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
250.00 |
200 |
| এসএমডিজে৭.৫এ |
এসএমডিজে৭.৫সিএ |
পিডিপি |
ডিডিপি |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232.56 |
100 |
| এসএমডিজে৮.০এ |
SMDJ8.0CA |
পিডিআর |
ডিডিআর |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
220.59 |
50 |
| এসএমডিজে৮.৫এ |
এসএমডিজে৮.৫সিএ |
পিডিটি |
ডিডিটি |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| এসএমডিজে৯.০এ |
SMDJ9.0CA |
পিডিভি |
ডিডিভি |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194.81 |
10 |
| এসএমডিজে১০এ |
এসএমডিজে১০সিএ |
পিডিএক্স |
ডিডিএক্স |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176.47 |
5 |
| এসএমডিজে১১এ |
এসএমডিজে১১সিএ |
পিডিজেড |
ডিডিজেড |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164.84 |
5 |
| এসএমডিজে১২এ |
এসএমডিজে১২সিএ |
পিইই |
ডিইই |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150.75 |
5 |
| এসএমডিজে১৩এ |
এসএমডিজে১৩সিএ |
পিইজি |
ডিইজি |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
139.53 |
5 |
| এসএমডিজে১৪এ |
এসএমডিজে১৪সিএ |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| এসএমডিজে১৫এ |
এসএমডিজে১৫সিএ |
পিইএম |
ডেম |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122.95 |
5 |
| এসএমডিজে১৬এ |
এসএমডিজে১৬সিএ |
পিইপি |
ডিইপি |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115.38 |
5 |
| এসএমডিজে১৭এ |
এসএমডিজে১৭সিএ |
PER |
ডিইআর |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
108.70 |
5 |
| এসএমডিজে১৮এ |
এসএমডিজে১৮সিএ |
পিইটি |
ডিইটি |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102.74 |
5 |
| এসএমডিজে১৯এ |
SMDJ19CA |
পিইবি |
ডিইবি |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97.47 |
5 |
| SMDJ20A |
এসএমডিজে২০সিএ |
পিইভি |
ডিইভি |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92.59 |
5 |
| এসএমডিজে২২এ |
এসএমডিজে২২সিএ |
PEX |
ডিইএক্স |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
84.51 |
5 |
| এসএমডিজে২৪এ |
এসএমডিজে২৪সিএ |
পিইজি |
ডিইজেড |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| এসএমডিজে২৬এ |
এসএমডিজে২৬সিএ |
পিএফই |
ডিএফই |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
71.26 |
5 |
| এসএমডিজে২৮এ |
এসএমডিজে২৮সিএ |
পিএফজি |
ডিএফজি |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| এসএমডিজে৩০এ |
এসএমডিজে৩০সিএ |
পিএফকে |
ডিএফকে |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
61.98 |
5 |
| এসএমডিজে৩৩এ |
এসএমডিজে৩৩সিএ |
পিএফএম |
ডিএফএম |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
56.29 |
5 |
| এসএমডিজে৩৬এ |
SMDJ36CA |
পিএফপি |
ডিএফপি |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51.64 |
5 |
| এসএমডিজে৪০এ |
এসএমডিজে৪০সিএ |
পিএফআর |
ডিএফআর |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
46.51 |
5 |
| SMDJ43A |
SMDJ43CA |
পিএফটি |
ডিএফটি |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
43.23 |
5 |
| এসএমডিজে৪৫এ |
এসএমডিজে৪৫সিএ |
পিএফভি |
ডিএফভি |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
41.27 |
5 |
| এসএমডিজে৪৮এ |
এসএমডিজে৪৮সিএ |
PFX |
ডিএফএক্স |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
38.76 |
5 |
| এসএমডিজে৫১এ |
SMDJ51CA |
PFZ |
DFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
36.41 |
5 |
| এসএমডিজে৫৪এ |
এসএমডিজে৫৪সিএ |
RGE |
ডিজিই |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
34.44 |
5 |
| এসএমডিজে৫৮এ |
এসএমডিজে৫৮সিএ |
পিজিজি |
ডিজিজি |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
32.05 |
5 |
| এসএমডিজে৬০এ |
এসএমডিজে৬০সিএ |
পিজিকে |
ডিজিকে |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
30.99 |
5 |
| এসএমডিজে৬৪এ |
এসএমডিজে৬৪সিএ |
পিজিএম |
ডিজিএম |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
29.13 |
5 |
| এসএমডিজে৭০এ |
এসএমডিজে৭০সিএ |
পিজিপি |
ডিজিপি |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
26.55 |
5 |
| SMDJ75A |
এসএমডিজে৭৫সিএ |
পিজিআর |
ডিজিআর |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
24.79 |
5 |
| এসএমডিজে৭৮এ |
এসএমডিজে৭৮সিএ |
পিজিটি |
ডিজিটি |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
23.81 |
5 |
| এসএমডিজে৮০এ |
এসএমডিজে৮০সিএ |
পিজিবি |
ডিজিবি |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
পিজিভি |
ডিজিভি |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| এসএমডিজে৯০এ |
SMDJ90CA |
পিজিএক্স |
ডিজিএক্স |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| এসএমডিজে১০০এ |
এসএমডিজে১০০সিএ |
পিজিজেড |
ডিজিজেড |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16.95 |
5 |
| SMDJ120A |
SMDJ120CA |
পিএইচজি |
ডিএইচজি |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| এসএমডিজে১৩০এ |
SMDJ130CA |
PHK |
ডিএইচকে |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
পিএইচবি |
ডিএইচবি |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
13.23 |
5 |
| এসএমডিজে১৫০এ |
এসএমডিজে১৫০সিএ |
পিএইচএম |
ডিএইচএম |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
পিএইচপি |
ডিএইচপি |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
পিএইচআর |
ডিএইচআর |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| এসএমডিজে১৮০এ |
এসএমডিজে১৮০সিএ |
পিএইচটি |
ডিএইচটি |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
পিএইচভি |
ডিএইচভি |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9.75 |
5 |
| এসএমডিজে২০০এ |
এসএমডিজে২০০সিএ |
পিএইচডব্লিউ |
ডিএইচডব্লিউ |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
ডিএইচএক্স |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| এসএমডিজে২৫০এ |
এসএমডিজে২৫০সিএ |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| এসএমডিজে৩০০এ |
এসএমডিজে৩০০সিএ |
পিজেই |
ডিজেই |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| এসএমডিজে৩৫০এ |
এসএমডিজে৩৫০সিএ |
পিজেজি |
ডিজেজি |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| এসএমডিজে৪০০এ |
এসএমডিজে৪০০সিএ |
পিজেকে |
ডিজেকে |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| এসএমডিজে৪৪০এ |
SMDJ440CA |
পিজেএম |
ডিজেএম |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
নোটঃ
1. ১. 'এ' উপসর্গটি ৫% ত্রুটিযুক্ত ডিভাইসকে নির্দেশ করে।
2. ২. দ্বি-দিকনির্দেশক ডিভাইস নির্দিষ্ট করার জন্য অংশের সংখ্যা পরে "সিএ" উপসর্গ যোগ করুন।
3. V সহ দ্বি-দিকনির্দেশক ডিভাইসের জন্যR১০ ভোল্ট এবং তার নিচে,Rসীমা দ্বিগুণ।
বৈশিষ্ট্যঃ
বোর্ড স্পেস অপ্টিমাইজ করার জন্য পৃষ্ঠতল মাউন্ট অ্যাপ্লিকেশনগুলির জন্য
কম ফুটো
একক এবং দ্বি-দিকের ইউনিট
গ্লাস প্যাসিভেটেড জংশন
নিম্ন ইন্ডাক্ট্যান্স
চমৎকার clamping ক্ষমতা
3000W 10 × 1000μs তরঙ্গের আকারে সর্বোচ্চ শক্তি ক্ষমতা পুনরাবৃত্তি হার (ডুয়িং চক্র):0০১%
দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত 0 ভোল্ট থেকে V পর্যন্ত 1.0ps এর কমBRমিনিট
প্রচলিত IR12 ভোল্টের উপরে 5μA এর কম।
উচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/40 সেকেন্ড টার্মিনালে
সর্বোচ্চ তাপমাত্রা সহগ ΔVBR= ০.১% × ভিBR@25°C× ΔT
প্লাস্টিকের প্যাকেজ আছে Underwriters ল্যাবরেটরি জ্বলনশীলতা 94V-0
ম্যাট টিন ঊর্ধ্বতন মুক্ত
হ্যালোজেন মুক্ত এবং RoHS সম্মতি
সাধারণ ব্যর্থতা মোড অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে সংক্ষিপ্ত
JEDEC JESD201A এর টেবিল 4a এবং 4c অনুযায়ী হুইস্টার পরীক্ষা পরিচালিত হয়
IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা
অ্যাপ্লিকেশনঃ
টেলিযোগাযোগ, কম্পিউটার, শিল্প ও ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলিতে ব্যবহৃত আই / ও ইন্টারফেস, ভিসিসি বাস এবং অন্যান্য দুর্বল সার্কিটগুলির সুরক্ষার জন্য টিভিএস ডিভাইসগুলি আদর্শ।
| প্যারামিটার |
প্রতীক |
মূল্য |
ইউনিট |
| পিক ইমপ্লাস পাওয়ার ডিসিপেশন 10/1000μs তরঙ্গের সাথে (চিত্র 1) ((নোট 1), (নোট 2) |
পিপিপিএম |
3000 |
ওয়াট |
| 10/1000μs তরঙ্গের সাথে পিক ইমপলস বর্তমান। (নোট 1, চিত্র 3) |
আমিপিপি |
পরবর্তী টেবিল দেখুন |
অ্যাম্পিয়ার |
| T এ অসীম তাপ সিঙ্কে পাওয়ার ডিসিপেশনএল=৭৫°সি |
পিM ((AV) |
6.0 |
ওয়াট |
| পিক ফরোয়ার্ড ওয়েজ স্ট্রিম, ৮.৩ এমএস একক অর্ধ সাইন ওয়েভ (নোট ৩) |
আমিএফএসএম |
300 |
অ্যাম্পিয়ার |
| সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য (নোট 4) |
Vএফ |
3.5/5.0 |
ভোল্টেজ |
| অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। |
টিJ, টিএসটিজি |
-55 থেকে +150 |
°C |
|
নোটঃ
1. অ-পুনরাবৃত্তিকারী বর্তমানের স্পন্দন, চিত্র 3 অনুযায়ী এবং T এর উপরে হ্রাস করা হয়েছেএ= 25°C প্রতি চিত্র 2.
2. প্রতিটি টার্মিনালে 5.0 মিমি x 5.0 মিমি (0.03 মিমি পুরু) তামার প্যাডে মাউন্ট করা হয়।
3. ৮.৩ এমএস একক অর্ধ-সাইন-ওয়েভ, অথবা সমতুল্য বর্গাকার তরঙ্গ, ডিউটি সাইকেল = প্রতি মিনিটে সর্বোচ্চ ৪ টি ইমপ্লাস।
4. ভিএফ< 3.5V V এর জন্যBR< ২০০ ভোল্ট এবং ভিএফ< ৬.৫ ভোল্টBR> ২০১ ভোল্ট।
|
