SMDJ75A টিভিএস ডায়োড DATASHEET:SMDJ_v2107.1.pdf

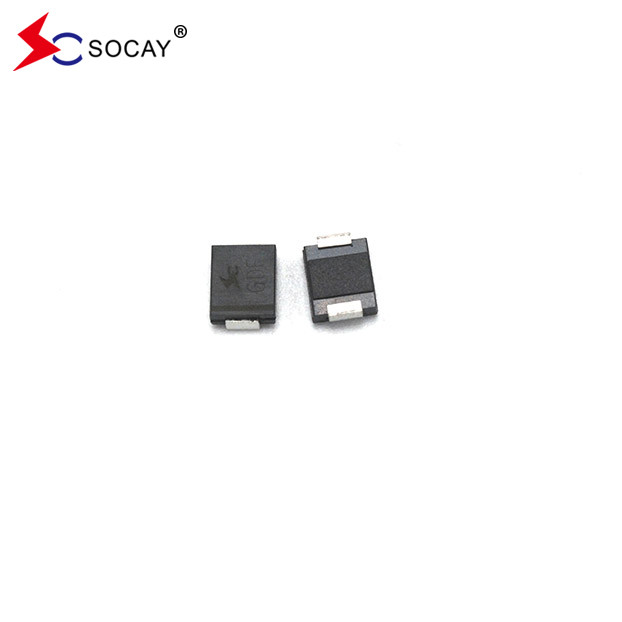

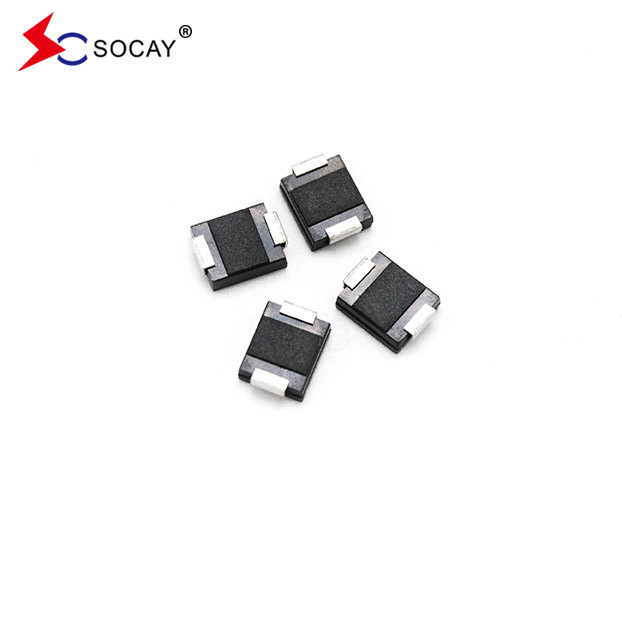

এসএমডিজে৭৫এ টিভিএস ডায়োড বর্ণনাঃ

এসএমডিজে৭৫এ টিভিএস ডায়োড বিশেষভাবে বিদ্যুৎ এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্ট দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশান থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জাম রক্ষা করার জন্য ডিজাইন করা হয়েছে।সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য 3.5/5.0 ভোল্ট।

এসএমডিজে৭৫এ টিভিএস ডায়োড বৈশিষ্ট্যঃ

• SMDJ75A টিভিএস ডায়োড বোর্ডের স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠতল মাউন্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত
• এসএমডিজে৭৫এ টিভিএস ডায়োডের ফুটো কম
• এসএমডিজে৭৫এ টিভিএস ডায়োড একটি একমুখী ইউনিট
• SMDJ75A TVS ডায়োড হল গ্লাস প্যাসিভেটেড জংশন
• SMDJ75A TVS ডায়োডের ইনডাক্ট্যান্স কম
• SMDJ75A TVS ডায়োড চমৎকার clamping ক্ষমতা আছে
• SMDJ75A TVS ডায়োডের 10 × 1000μs তরঙ্গরূপে শীর্ষ শক্তি ক্ষমতা পুনরাবৃত্তি হার (শ্রম চক্র):0.০১% হল ৩০০০ ওয়াট
• এসএমডিজে৭৫এ টিভিএস ডায়োডের দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত ০ ভোল্ট থেকে ভিবিআর মিনিটের মধ্যে ১.০ সেকেন্ডের কম
• SMDJ75A TVS ডায়োডের সাধারণ IR 12V এর উপরে 5μA এর কম।
• উচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/40 সেকেন্ড টার্মিনালে
• আদর্শ সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C× ΔT
• প্লাস্টিকের প্যাকেজ আছে Underwriters ল্যাবরেটরি জ্বলনশীলতা 94V-0
• ম্যাট টিন ঊর্ধ্বতন মুক্ত
• এসএমডিজে৭৫এ টিভিএস ডায়োডের হ্যালোজেন মুক্ত এবং রোএইচএস মেনে চলে
• সাধারণ ব্যর্থতা মোড অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে সংক্ষিপ্ত
• JEDEC JESD201A এর টেবিল 4a এবং 4c অনুযায়ী হুইস্টার পরীক্ষা পরিচালিত হয়
• SMDJ75A TVS ডায়োডের IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
• আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
• আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা
