SMCJ33 SMCJ33C ইলেকট্রনিক কম্পোনেন্ট বিডাইরেকশনাল ট্রানজিয়েন্ট ভোল্টেজ দমনকারী SMCJ সিরিজ TVS SMCJ33CA ডায়োড DO-214AB
DATA SHEET:SMCJ_v2107.1.pdf

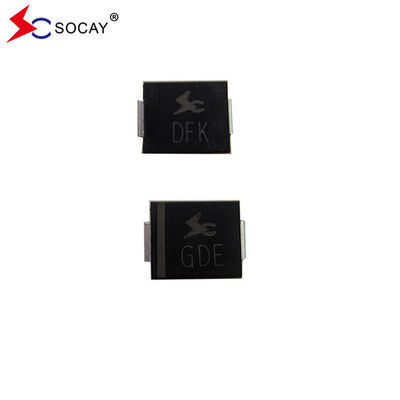

এসএমসিজে সিরিজ টিভিএস এসএমসিজে৩৩সিএ চিত্রঃ
এসএমসিজে সিরিজ টিভিএস এসএমসিজে৩৩সিএ বিশেষভাবে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশনগুলি থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
এসএমসিজে সিরিজ টিভিএস এসএমসিজে৩৩সিএ বৈশিষ্ট্যঃ
u TVS SMCJ33CA হল বোর্ডের স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠতল মাউন্ট করা অ্যাপ্লিকেশনগুলির জন্য
u এর ফুটো কম
u এটি একটি দ্বি-দিকের ইউনিট
u গ্লাস প্যাসিভেটেড জংশন
u TVS SMCJ33CA এর ইন্ডাক্ট্যান্স কম
u চমৎকার ক্ল্যাম্পিং ক্ষমতা
u 1500W 10 × 1000μs তরঙ্গরূপে সর্বোচ্চ শক্তি ক্ষমতা পুনরাবৃত্তি হার (কাজের চক্র):0০১%
টিভিএস পার্ট নম্বর | টিভিএস চিহ্নিতকরণ |
টিভিএস বিপরীত স্ট্যান্ড-অফ ভোল্টেজ VRWM (V) |
টিভিএস বিভাজন ভোল্টেজ VBR (V) @IT |
টিভিএস পরীক্ষা বর্তমান আইটি (এমএ) |
টিভিএস সর্বোচ্চ ক্ল্যাম্পিং ভোল্টেজ VC @IPP (V) |
সর্বাধিক শীর্ষ নাড়ি বর্তমান আইপিপি (এ) |
সর্বাধিক পেছনে ফুটো IR @VRWM (μA) |
|||
একক | বি | একক | বি | MIN | ম্যাক্স | |||||
SMCJ30A | SMCJ30CA | জিএফকে | বিএফকে | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
SMCJ33A | SMCJ33CA | জিএফএম | বিএফএম | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
