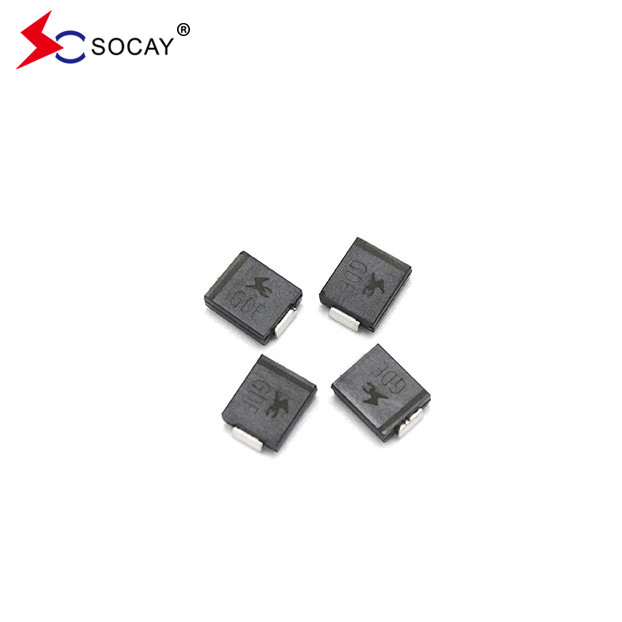

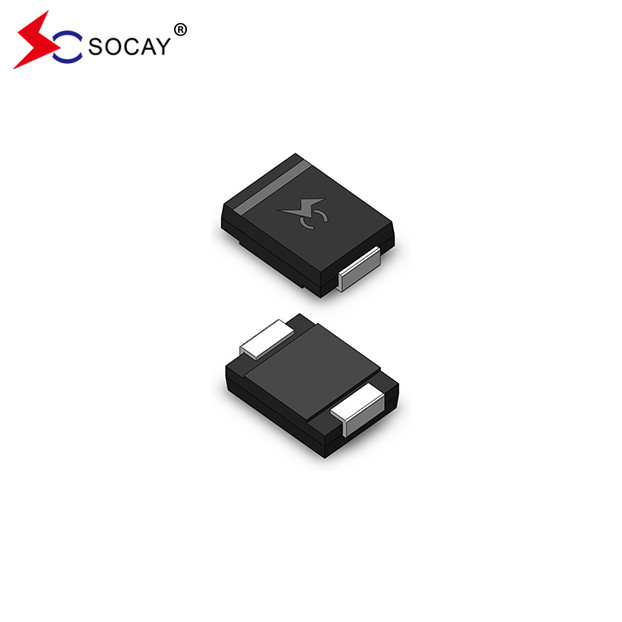

SMCJ TVS ESD দমন ডায়োড DO-214AB-2 SMCJ90CA সারফেস মাউন্ট

SMCJ TVS ESD দমন ডায়োড DO-214AB-2 SMCJ90CA সারফেস মাউন্ট

DATA SHEET:SMDJ_v2107.1.pdf

TVS ESD দমন ডায়োড বর্ণনাঃ

এসএমসিজে সিরি এসএমসিজে৯০সিএ বিশেষভাবে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশনগুলি থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।

TVS ESD দমন ডায়োড বৈশিষ্ট্যঃ

• SMCJ90CA বোর্ড স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠ মাউন্ট অ্যাপ্লিকেশন জন্য হয়
• SMCJ90CA এর ফুটো খুব কম
• এসএমসিজে৯০সিএ একটি দ্বিপাক্ষিক ইউনিট
• গ্লাস প্যাসিভেটেড জংশন
• এটিতে কম ইন্ডাক্ট্যান্স রয়েছে
• এটি চমৎকার clamping ক্ষমতা আছে
• 1500W 10 × 1000μs তরঙ্গের আকারে সর্বোচ্চ শক্তি ক্ষমতা পুনরাবৃত্তি হার (ডুয়িং চক্র):0০১%
• দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত 0 ভোল্ট থেকে ভিবিআর মিনিটের মধ্যে 1.0ps এর কম
• 12 ভোল্টের উপরে 5μA এর কম সাধারণ IR।
• উচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/40 সেকেন্ড টার্মিনালে
• আদর্শ সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C× ΔT
• প্লাস্টিকের প্যাকেজ আছে Underwriters ল্যাবরেটরি জ্বলনশীলতা 94V-0
• ম্যাট টিন ঊর্ধ্বতন মুক্ত
• হ্যালোজেন মুক্ত এবং RoHS সম্মতি
• সাধারণ ব্যর্থতা মোড অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে সংক্ষিপ্ত
• JEDEC JESD201A এর টেবিল 4a এবং 4c অনুযায়ী হুইস্টার পরীক্ষা পরিচালিত হয়
• IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
• আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
• আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা

টিভিএস ইএসডি দমন ডায়োড বৈদ্যুতিক বৈশিষ্ট্য (T_এ=২৫°Cঅন্যথায় উল্লেখ না করা হলে):
