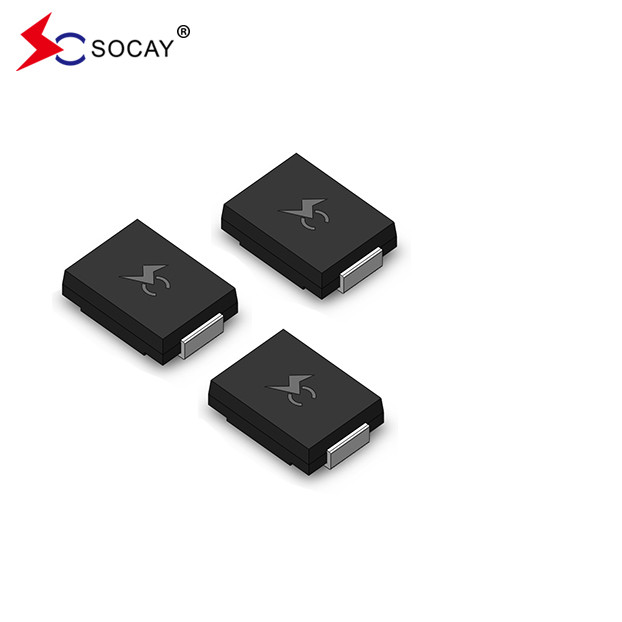

নতুন আসল এসএমসিজে ইএসডি দমনকারী টিভিএস ডায়োড ডো-২১৪এবি এসএমসিজে ৯০সিএ

নতুন আসল এসএমসিজে ইএসডি দমনকারী টিভিএস ডায়োড ডো-২১৪এবি এসএমসিজে ৯০সিএ

DATA SHEET:SMCJ_v2107.1.pdf

সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী (টিভিএস) বর্ণনাঃ

সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ সুপ্রেসার্স (টিভিএস) বিশেষভাবে বজ্রপাত এবং অন্যান্য ট্রানজিয়েন্ট ভোল্টেজ ইভেন্ট দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিয়েন্ট থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জাম রক্ষা করার জন্য ডিজাইন করা হয়েছে.

সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ সুপ্রেসর (টিভিএস) বৈশিষ্ট্যঃ

uCJ SM90CA বোর্ডের স্থান অপ্টিমাইজ করার জন্য পৃষ্ঠতল মাউন্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত

u এর ফুটো খুব কম

u দ্বিমুখী ইউনিট উপাদান

u গ্লাস প্যাসিভেটেড জংশন

uCJ SM90CA এর ইন্ডাক্ট্যান্স কম

u এটি চমৎকার clamping ক্ষমতা মালিক

u 10 × 1000μs তরঙ্গরূপের শীর্ষ শক্তি ক্ষমতা পুনরাবৃত্তি হার (ডুয়িং চক্র):0.০১% হল ১৫০০ ওয়াট

u SMCJ90CA এর দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত 0 ভোল্ট থেকে V পর্যন্ত 1.0ps এর কম_BRমিনিট

u সাধারণ I_R12 ভোল্টের উপরে 5μA এর কম।

u উচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/40 সেকেন্ড টার্মিনালে

u সাধারণ সর্বোচ্চ তাপমাত্রা সহগ ΔV_BR= ০.১% × ভি_BR@25°C× ΔT

u প্লাস্টিকের প্যাকেজ আছে Underwriters ল্যাবরেটরি জ্বলনশীলতা 94V-0

u ম্যাট টিন ঊর্ধ্বতন মুক্ত

uSMCJ90CA হলোজেন মুক্ত এবং RoHS সম্মত

u সাধারণ ব্যর্থতা মোডটি অতিরিক্ত নির্দিষ্ট ভোল্টেজ বা বর্তমান থেকে কম

u JEDEC JESD201A এর টেবিল 4a এবং 4c এর উপর ভিত্তি করে হুইস্টার পরীক্ষা পরিচালিত হয়

u IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)

u আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে এসএমসিজে৯০সিএ এর ডেটা লাইনের ইএসডি সুরক্ষা

u আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা
