স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর

500 পিসি
MOQ
negotiable
মূল্য
স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
অন্য নাম: MOV
প্যাকেজের ধরন: Ф10 মিমি
VAC: 250V
ভিডিসি: 320V
ভ্যারিস্টার ভোল্টেজ: 390(351~429)V
আইপি: 25A
ভিসি: 650V
নামমাত্র শক্তি: 0.4W
Typ. টাইপ Capacitance ক্যাপাসিট্যান্স: 2600pF
ঢেউ বর্তমান প্রতিরোধ: 2.5KA (1 বার)
বিশেষভাবে তুলে ধরা:

স্মার্ট এমওভি ইলেকট্রনিক্স

,

10D391K ভারিস্টর

,

MOV 14D391K ভারিস্টর
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: UL,REACH,RoHS,ISO VDE
মডেল নম্বার: 14D391K/14D391KJ
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

স্মার্ট ইলেকট্রনিক্স ~ ভেরিস্টর 10D471K 10D-471K ভেরিস্টর 10D391K 07D220K 14D391K



DATA SHEET:10D সিরিজ_v2306।1.pdf



টাইপ নম্বর সর্বাধিক অনুমোদিত ভোল্টেজ ভারিস্টর ভোল্টেজ

সর্বাধিক

ক্ল্যাম্পিং

ভোল্টেজ

প্রতিরোধ

ঢেউ

বর্তমান

সর্বাধিক

শক্তি

(10/1000μs)

রেটযুক্ত

শক্তি

 টিypical Capacitance (রেফারেন্স)
স্ট্যান্ডার্ড উচ্চ ঢেউ Vএসি(V) Vডিসি(V)

V1mA

(V)

 আমিপি(A) Vসি(V)

I ((A)

স্ট্যান্ডার্ড

I ((A)

উচ্চ ঢেউ

(J)

স্ট্যান্ডার্ড

(J)

উচ্চ ঢেউ

 (ডাব্লু) @ 1KHZ (পিএফ)
              ১ বার ২ বার ১ বার ২ বার
10D180K 10D180KJ 11 14 ১৮ ((১৫-২১.৬) 5 36 500 250 2000 1000 2.1 3.0 0.05 5600
10D220K 10D220KJ 14 18 ২২ ((১৯.৫-২৬) 5 43 500 250 2000 1000 2.5 5.0 0.05 4500
10D270K 10D270KJ 17 22 ২৭ ((২৪~৩০) 5 53 500 250 2000 1000 3.0 6.0 0.05 3700
10D330K 10D330KJ 20 26 ৩৩ ((২৯.৫ থেকে ৩৬.৫) 5 66 500 250 2000 1000 4.0 7.0 0.05 3000
10D390K 10D390KJ 25 31 ৩৯ ((৩৫ ~ ৪৩) 5 77 500 250 2000 1000 4.6 9.0 0.05 2400
10D470K 10D470KJ 30 38 ৪৭ ((৪২ ~ ৫৪) 5 93 500 250 2000 1000 5.5 11.0 0.05 2100
10D560K 10D560KJ 35 45 ৫৬ ((৫০~৬২) 5 100 500 250 2000 1000 7.0 13.0 0.05 1800
10D680K 10D680KJ 40 56 ৬৮ ((৬১~৭৫) 5 135 500 250 2000 1000 8.2 15.0 0.05 1500
10D820K 10D820KJ 50 65 ৮২ ((৭৪~৯০) 25 135 2500 1250 3500 2500 12.0 17.0 0.4 1200
10D101K 10D101KJ 60 85 ১০০ ((৯০~১১০) 25 165 2500 1250 3500 2500 15.0 18.0 0.4 1000
10D121K 10D121KJ 75 100 120 ((108~132) 25 200 2500 1250 3500 2500 18.0 21.0 0.4 830
10D151K 10D151KJ 95 125 ১৫০ ((১৩৫~১৬৫) 25 250 2500 1250 3500 2500 22.0 25.0 0.4 670
10D181K 10D181KJ 115 150 ১৮০ ((১৬২~১৯৮) 25 300 2500 1250 3500 2500 27.0 30.0 0.4 560
10D201K 10D201KJ 130 170 ২০০ ((১৮৫-২২৫) 25 340 2500 1250 3500 2500 30.0 35.0 0.4 500
10D221K 10D221KJ 140 180 220 ((198 ~ 242) 25 360 2500 1250 3500 2500 32.0 39.0 0.4 450
10D241K 10D241KJ 150 200 ২৪০ ((২১৬~২৬৪) 25 395 2500 1250 3500 2500 35.0 42.0 0.4 420
10D271K 10D271KJ 175 225 ২৭০ ((২৪৩~২৯৭) 25 455 2500 1250 3500 2500 40.0 49.0 0.4 370
10D301K 10D301KJ 190 250 ৩০০ ((২৭০~৩৩০) 25 500 2500 1250 3500 2500 40.0 54.0 0.4 330
10D331K 10D331KJ 210 275 ৩৩০ ((২৯৭-৩৬৩) 25 550 2500 1250 3500 2500 40.0 58.0 0.4 300
10D361K 10D361KJ 230 300 ৩৬০ ((৩২৪ ~ ৩৯৬) 25 595 2500 1250 3500 2500 43.0 65.0 0.4 280
10D391K 10D391KJ 250 320 ৩৯০ ((৩৫১~৪২৯) 25 650 2500 1250 3500 2500 47.0 70.0 0.4 260
10D431K 10D431KJ 275 350 ৪৩০ ((৩৮৭~৪৭৩ 25 710 2500 1250 3500 2500 60.0 80.0 0.4 230
10D471K 10D471KJ 300 385 ৪৭০ ((৪২৩~৫১৭) 25 775 2500 1250 3500 2500 65.0 85.0 0.4 210
10D511K 10D511KJ 320 415 ৫১০ ((৪৫৯-৫৬১) 25 845 2500 1250 3500 2500 70.0 90.0 0.4 200
10D561K 10D561KJ 350 460 ৫৬০ ((৫০৪-৬১৬) 25 925 2500 1250 3500 2500 70.0 92.0 0.4 180
10D621K 10D621KJ 385 505 ৬২০ ((৫৫৮-৬৮২) 25 1025 2500 1250 3500 2500 70.0 95.0 0.4 160
10D681K 10D681KJ 420 560 ৬৮০ ((৬১২~৭৪৮) 25 1120 2500 1250 3500 2500 70.0 98.0 0.4 150
10D751K 10D751KJ 460 615 ৭৫০ ((৬৭৫-৮২৫) 25 1240 2500 1250 3500 2500 70.0 100.0 0.4 130
10D781K 10D781KJ 485 640 ৭৮০ (৭০২-৮৫৮) 25 1290 2500 1250 3500 2500 80.0 105.0 0.4 130
10D821K 10D821KJ 510 670 ৮২০ ((৭৩৮~৯০২) 25 1355 2500 1250 3500 2500 85.0 110.0 0.4 120
10D911K 10D911KJ 550 745 ৯১০ ((৮১৯~১০০১) 25 1500 2500 1250 3500 2500 93.0 130.0 0.4 110
10D102K 10D102KJ 625 825 1000 ((900~1100) 25 1650 2500 1250 3500 2500 102.0 140.0 0.4 100
10D112K 10D112KJ 680 895 ১১০০ (৯৯০-১২১০) 25 1814 2500 1250 3500 2500 115.0 155.0 0.4 90

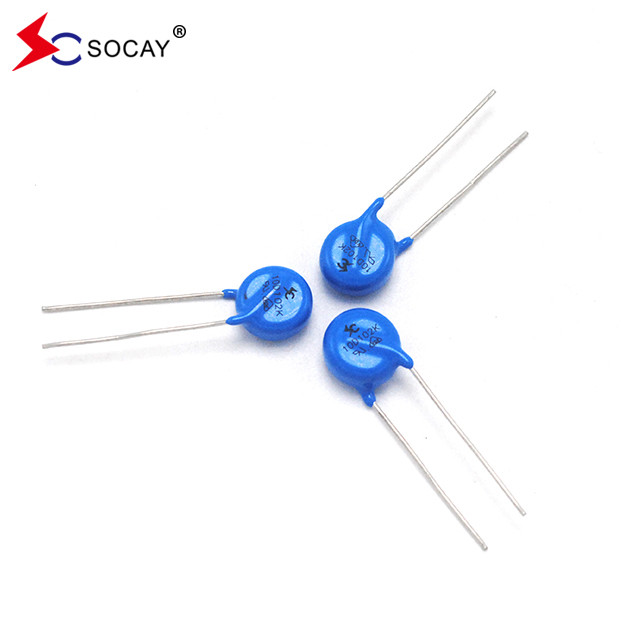

স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর 0



বর্ণনাঃ

10 ডি সিরিজের রেডিয়াল লিডযুক্ত ভারিস্টরগুলি এত ছোট ডিস্কে আগে যে কোনও সময়ের চেয়ে উচ্চতর সার্জ রেটিং সরবরাহ করে নিম্ন ডিসি ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সার্কিট সুরক্ষা সমাধান সরবরাহ করে।
সর্বোচ্চ পিক সার্জ বর্তমান রেটিং 3.5KA (8/20 μs পালস) পর্যন্ত পৌঁছাতে পারে, যা পরোক্ষ বজ্রপাত হস্তক্ষেপ সহ উচ্চ পিক সার্জগুলির বিরুদ্ধে সুরক্ষা দেয়,পাওয়ার সোর্স থেকে অস্থায়ী এবং অস্বাভাবিক দ্রুত অস্থায়ী স্যুইচিং সিস্টেম.



ভারিস্টরের মৌলিক পরামিতিগুলি প্রধানত নিম্নলিখিত ১২টি আইটেম নিয়ে গঠিত:

1. নামমাত্র ভারিস্টর ভোল্টেজ (ভি): যখন নির্দিষ্ট সময়কালের (সাধারণত 1mA এবং 400mS এর কম সময়কালের) একটি ইমপ্লান্ট বর্তমানের মাধ্যমে ভারিস্টর জুড়ে ভোল্টেজ মান বোঝায়।
2ভোল্টেজ অনুপাতঃ ভেরিস্টরের বর্তমান 1mA হলে উত্পন্ন ভোল্টেজ মান এবং ভেরিস্টরের বর্তমান 0.1mA হলে উত্পন্ন ভোল্টেজ মানের অনুপাতকে বোঝায়।
3. সর্বাধিক সীমা ভোল্টেজ (ভি): ভারিস্টরের উভয় প্রান্তে ভোল্টেজের সর্বোচ্চ মান সর্বাধিক ইমপ্লাস পিক বর্তমান আইপি অধীনে যা ভারিস্টর সহ্য করতে পারে এবং নির্দিষ্ট তরঙ্গরূপ।
4. অবশিষ্ট ভোল্টেজ অনুপাতঃ যখন ভারিস্টর দিয়ে প্রবাহিত বর্তমান একটি নির্দিষ্ট মান, তার উভয় প্রান্তে উত্পন্ন ভোল্টেজ এই বর্তমান মান অবশিষ্ট ভোল্টেজ বলা হয়।অবশিষ্ট ভোল্টেজ অনুপাত হল অবশিষ্ট ভোল্টেজ এবং নামমাত্র ভোল্টেজের অনুপাত.
5প্রবাহ ক্ষমতা (কেএ): প্রবাহ ক্ষমতা, যা প্রবাহের হারও বলা হয়, সর্বাধিক পালস (শীর্ষ) বর্তমান মানকে বোঝায়।
6. ফুটো প্রবাহ (এমএ): ফুটো প্রবাহ, যা অপেক্ষার প্রবাহ নামেও পরিচিত, নির্দিষ্ট তাপমাত্রা এবং সর্বাধিক ডিসি ভোল্টেজের অধীনে ভেরিস্টরের মাধ্যমে প্রবাহিত বর্তমানকে বোঝায়।
7. ভোল্টেজ তাপমাত্রা সহগঃ নির্দিষ্ট তাপমাত্রা পরিসীমা (তাপমাত্রা 20 °C ~ 70 °C) এর মধ্যে ভারিস্টরের নামমাত্র ভোল্টেজের পরিবর্তনের হারের উল্লেখ করে, অর্থাৎ,যখন ভারিস্টরের মধ্য দিয়ে বর্তমান ধ্রুবক থাকেবর্তমান তাপমাত্রা সহগঃভারিস্টর দিয়ে প্রবাহিত বর্তমানের আপেক্ষিক পরিবর্তনকে বোঝায় যখন তাপমাত্রা 1 °C দ্বারা পরিবর্তিত হয় যখন ভারিস্টর জুড়ে ভোল্টেজ ধ্রুবক থাকে.
8ভোল্টেজ অ-রৈখিক সহগঃ একটি প্রদত্ত বাহ্যিক ভোল্টেজের অধীনে ভেরিস্টরের গতিশীল প্রতিরোধের মানের স্ট্যাটিক প্রতিরোধের মানের অনুপাতকে বোঝায়।
9বিচ্ছিন্নতা প্রতিরোধঃ ভারিস্টরের সীসা তারের (পিন) এবং প্রতিরোধকের বিচ্ছিন্নতা পৃষ্ঠের মধ্যে প্রতিরোধের মানকে বোঝায়।
10স্ট্যাটিক ক্যাপাসিট্যান্স (পিএফ): ভেরিস্টরের নিজস্ব ক্যাপাসিট্যান্সকে বোঝায়।
11. নামমাত্র শক্তিঃ সর্বাধিক শক্তি যখন ভারিস্টর ভোল্টেজটি 1000 ঘন্টা নির্দিষ্ট পরিবেষ্টিত তাপমাত্রায় 85 ডিগ্রি সেলসিয়াসে কাজ করার পরে 10% এরও কম পরিবর্তিত হয়।
12. সর্বাধিক ইমপ্লাস বর্তমান (8/20us): একটি নির্দিষ্ট ইমপ্লাস বর্তমান (8/20us তরঙ্গরূপ) দিয়ে একবার বা দুবার (প্রতিবার 5 মিনিটের ব্যবধানে) ভারিস্টরকে আঘাত করুন,যাতে varistor ভোল্টেজ পরিবর্তন এখনও 10% সর্বোচ্চ inrush বর্তমান মধ্যে হয়.



অ্যাপ্লিকেশনঃ



u ট্রানজিস্টর, ডায়োড, আইসি, থাইরিস্টর বা ট্রায়াক সেমিকন্ডাক্টর সুরক্ষা

u ভোক্তা ইলেকট্রনিক্সের সুরক্ষা

u শিল্প ইলেকট্রনিক্সে ওভারজার্জ সুরক্ষা

u ইলেকট্রনিক হোম অ্যাপ্লায়েন্স, গ্যাস এবং পেট্রোলিয়াম অ্যাপ্লায়েন্সগুলিতে সুরক্ষা সুরক্ষা

u রিলে এবং ইলেক্ট্রোম্যাগনেটিক ভালভের স্ন্যাপ শোষণ





উপাদান কোন রেডিওএক্টিভ উপাদান নেই
অপারেটিং তাপমাত্রা -40°C ~ +85°C
সংরক্ষণ তাপমাত্রা -55°C ~ +125°C
দেহ নিকেলযুক্ত
লিডস টিন প্লাটড
লিডবিহীন ডিভাইস নিকেলযুক্ত





পার্ট নম্বর পরিমাণ প্যাকেজিং বিকল্প প্যাকেজিং স্পেসিফিকেশন
10DXXXXX 500 প্লাস্টিকের ব্যাগ বাল্ক প্যাকিং

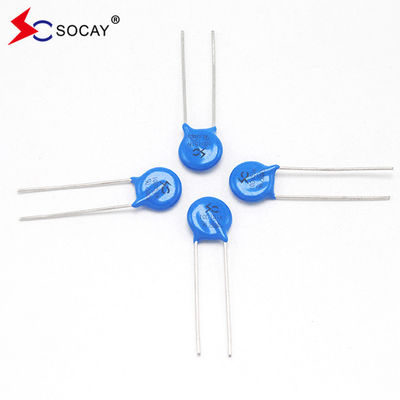

স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর 1

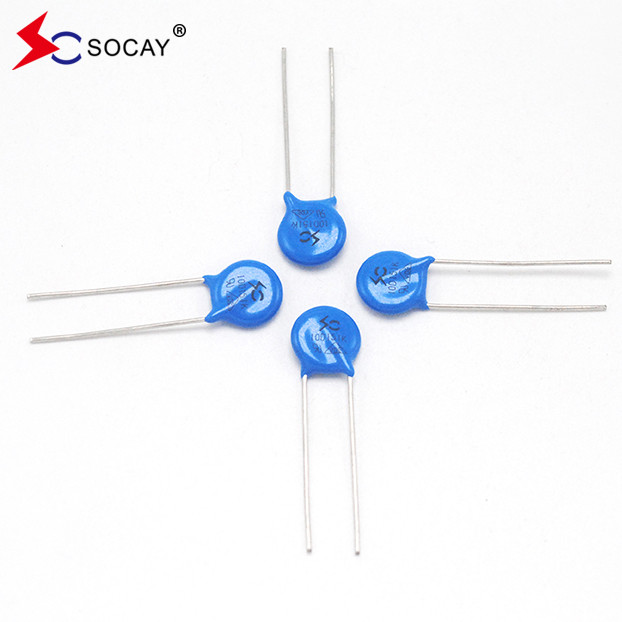

স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর 2

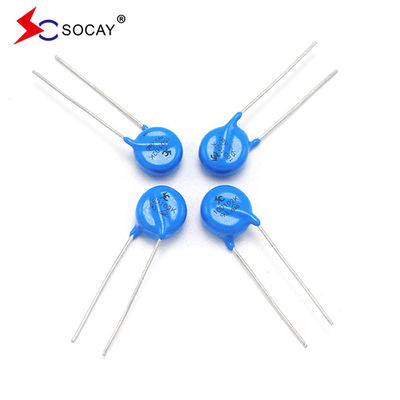

স্মার্ট এমওভি ইলেকট্রনিক্স 10D471K 10D-471K 10D391K 07D220K 14D391K ভেরিস্টর 3
