24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ

3500PCS
MOQ
negotiable
মূল্য
24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: pptc রিসেটেবল ফিউজ
প্যাকেজের ধরন: SMD1206
আমি ধরে রাখি: 0.35A
আমি ট্রিপ: 0.75A
ভি ম্যাক্স: ২৪ ভোল্ট
আমি সর্বোচ্চ: 100A
P dtyp.: 0.6W
বর্তমান ট্রিপ করার সর্বোচ্চ সময়: 8A
সর্বোচ্চ সময় ট্রিপ সময়: 0.1 সেকেন্ড
প্রতিরোধ মিন: 0.25Ω
প্রতিরোধের সর্বোচ্চ: 1.4Ω
বিশেষভাবে তুলে ধরা:

24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ

,

PPTC রিসেটযোগ্য ফিউজ 100A

,

পিপিটিসি ২৪ ভি রিসেটযোগ্য ফিউজ
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: UL, TUV, REACH, RoHS, ISO
মডেল নম্বার: SCF035-24-1206RB
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

মূল কারখানার সরবরাহ 24V রিসেটযোগ্য ফিউজ PPTC SCF035-24-1206RB SMD1206 প্যাকেজ Imax 100A



DATA SHEET:SCF1206RB সিরিজ_v2207.1.pdf



পার্ট নম্বর বর্তমান বজায় রাখুন ট্রিপ বর্তমান নামমাত্র ভোল্টেজ সর্বাধিক বর্তমান সাধারণ শক্তি

সর্বাধিক সময়

ট্রিপ

 প্রতিরোধ
  আমিথামো(A) আমিভ্রমণ(A)

Vসর্বাধিক

(ভিডিসি)

আমিসর্বাধিক

(A)

পিডিটাইপ।

(ডাব্লু)

বর্তমান

(A)

সময়

(সেক)

Rমিনিট

(Ω)

R১ম্যাক্স

(Ω)
SCF005-1206RB 0.05 0.15 60.0 100 0.4 0.25 1.50 3.600 50.00
এসসিএফ০১০-১২০৬আরবি 0.10 0.25 60.0 100 0.4 0.50 1.00 1.600 15.00
SCF012-1206RB 0.12 0.29 30.0 100 0.4 1.00 0.20 1.350 12.00
SCF016-1206RB 0.16 0.37 30.0 100 0.4 1.00 0.30 1.000 6.000
SCF020-1206RB 0.20 0.46 24.0 100 0.6 8.00 0.08 0.350 3.500
SCF020-30-1206RB 0.20 0.46 30.0 100 0.6 8.00 0.08 0.350 3.500
SCF025-24-1206RB 0.25 0.50 24.0 100 0.6 8.00 0.08 0.350 2.700
SCF025-1206RB 0.25 0.50 16.0 100 0.6 8.00 0.08 0.350 2.700
SCF030-1206RB 0.30 0.65 16.0 100 0.6 8.00 0.10 0.250 2.000
SCF035-1206RB 0.35 0.75 16.0 100 0.6 8.00 0.10 0.250 1.300
SCF035-24-1206RB 0.35 0.75 24.0 100 0.6 8.00 0.10 0.250 1.400
SCF035-30-1206RB 0.35 0.75 30.0 100 0.6 8.00 0.10 0.250 1.400
SCF050-1206RB 0.50 1.00 6.0 100 0.6 8.00 0.10 0.150 0.700
SCF050-13.2-1206RB 0.50 1.00 13.2 100 0.6 8.00 0.10 0.150 0.700
SCF050-16-1206RB 0.50 1.00 16.0 100 0.6 8.00 0.10 0.150 1.000
SCF050-24-1206RB 0.50 1.00 24.0 100 0.6 8.00 0.10 0.150 0.750
SCF075-1206RB 0.75 1.50 6.0 100 0.6 8.00 0.20 0.090 0.500
SCF075-13.2-1206RB 0.75 1.50 13.2 100 0.6 8.00 0.20 0.090 0.500
SCF075-16-1206RB 0.75 1.50 16.0 100 0.6 8.00 0.20 0.090 0.500
SCF100-1206RB 1.00 1.80 6.0 100 0.6 8.00 0.30 0.055 0.270
SCF100-13.2-1206RB 1.00 1.80 13.2 100 0.6 8.00 0.30 0.055 0.270
SCF110-1206RB 1.10 1.80 8.0 100 0.6 8.00 0.30 0.050 0.230
SCF110-16-1206RB 1.10 1.80 16 100 0.6 8.00 0.30 0.050 0.260
SCF150-1206RB 1.50 3.00 6.0 100 0.8 8.00 1.00 0.040 0.130
SCF150-12-1206RB 1.50 3.00 12.0 40 0.6 8.00 1.00 0.040 0.130
SCF200-1206RB 2.00 3.50 6.0 100 0.8 8.00 1.00 0.018 0.080

আমি থামো= স্ট্যান্ড বর্তমান. সর্বোচ্চ বর্তমান ডিভাইস 25 মধ্যে ট্রিপ হবে না°Cএখনও বাতাস।

আমি ভ্রমণ= ট্রিপ কারেন্ট। সর্বনিম্ন কারেন্ট যার সাথে ডিভাইসটি সর্বদা 25 এর মধ্যে ট্রিপ করবে°Cএখনও বাতাস।

V সর্বাধিক= সর্বোচ্চ অপারেটিং ভোল্টেজ ডিভাইস নামমাত্র বর্তমান (Imax) ক্ষতি ছাড়া প্রতিরোধ করতে পারে।

আমি সর্বাধিক= সর্বোচ্চ ত্রুটি বর্তমান ডিভাইস নামমাত্র ভোল্টেজ (Vmax) ক্ষতি ছাড়া প্রতিরোধ করতে পারেন।

পি dপ্রকার= ডিভাইসটি ট্রিপড অবস্থায় থাকলে সর্বোচ্চ শক্তি অপচয় 25°Cনামমাত্র ভোল্টেজে স্থির বায়ু পরিবেশ।

R মিনিট= ডিভাইসের ন্যূনতম প্রতিরোধ 25 এ ট্রিপ করার আগে°C.

R ১ম্যাক্স= সর্বোচ্চ ডিভাইস প্রতিরোধের রিফ্লো পরে এক ঘন্টা পরিমাপ করা হয়।





বৈশিষ্ট্যঃ

u RoHS সম্মত এবং হ্যালোজেন মুক্ত

u দ্রুত ট্রিপিং, 1206 মাত্রা, সারফেস মাউন্টযোগ্য, সলিড স্টেট

u অপারেটিং বর্তমানঃ 0.05A ~ 2.00A

u সর্বোচ্চ ভোল্টেজঃ 6V ~ 60Vdc

u অপারেটিং তাপমাত্রাঃ -40°C ~ + 85°C







পরীক্ষাপয়েন্ট পরীক্ষার শর্ত গ্রহণ করো / প্রত্যাখ্যানের মানদণ্ড
প্রতিরোধ স্থির বাতাসে @ 25°C Rমিনিট≤R≤R1সর্বাধিক
ভ্রমণের সময় নির্দিষ্ট প্রবাহ, ভিসর্বাধিক, ২৫°সি T≤যাত্রার সর্বোচ্চ সময়
স্ট্যান্ডিং কারেন্ট ৩০ মিনিট, ১টার সময়এইচ কোন ট্রিপ
ট্রিপ চক্র জীবন Vসর্বাধিক, আমিসর্বাধিক, ১০০চক্র কোন আর্কিং বা জ্বলন্ত
যাত্রা সহ্য করা Vসর্বাধিক১ ঘন্টা কোন আর্কিং বা জ্বলন্ত









পরীক্ষাপয়েন্ট পরীক্ষার শর্ত প্রতিরোধের পরিবর্তন
প্যাসিভ বার্ধক্য 85°C, 1000 ঘন্টা ±10%
আর্দ্রতা বৃদ্ধির 85°C/85%RH.100 ঘন্টা ±৫%
তাপীয় শক

মিল-এসটিডি-২০২, পদ্ধতি ১০৭জি

+৮৫°সি/৪০°সি, ২০ বার

 ±33% সাধারণ প্রতিরোধের পরিবর্তন
দ্রাবক প্রতিরোধের মিল-এসটিডি-২০২, পদ্ধতি ২১৫ কোন পরিবর্তন নেই
কম্পন এমএল-এসটিডি-৮৮৩সি, পরীক্ষার শর্ত এ কোন পরিবর্তন নেই





মডেল সর্বাধিক পরিবেষ্টিত অপারেটিং তাপমাত্রা (°C)
  -৪০ -২০ 0 25 40 50 60 70 85
SCF005-1206RB 0.09 0.08 0.06 0.05 0.04 0.036 0.033 0.029 0.02
এসসিএফ০১০-১২০৬আরবি 0.18 0.16 0.12 0.10 0.08 0.072 0.066 0.058 0.04
SCF012-1206RB 0.216 0.192 0.144 0.120 0.096 0.086 0.079 0.070 0.048
SCF016-1206RB 0.288 0.256 0.192 0.160 0.128 0.115 0.106 0.093 0.064
SCF020-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF020-30-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF025-24-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF025-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF030-1206RB 0.444 0.396 0.348 0.30 0.264 0.24 0.204 0.18 0.144
SCF035-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF035-24-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF035-30-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF050-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-13.2-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-16-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-24-1206RB 0.639 0.576 0.513 0.50 0.378 0.351 0.315 0.279 0.225
SCF075-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF075-13.2-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF075-16-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF100-1206RB 1.45 1.31 1.15 1.00 0.84 0.77 0.69 0.61 0.48
SCF100-13.2-1206RB 1.305 1.179 1.035 1.00 0.756 0.693 0.621 0.549 0.432
SCF110-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF110-16-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF150-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF150-12-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF200-1206RB 2.60 2.44 2.35 2.00 1.78 1.67 1.50 1.45 1.10

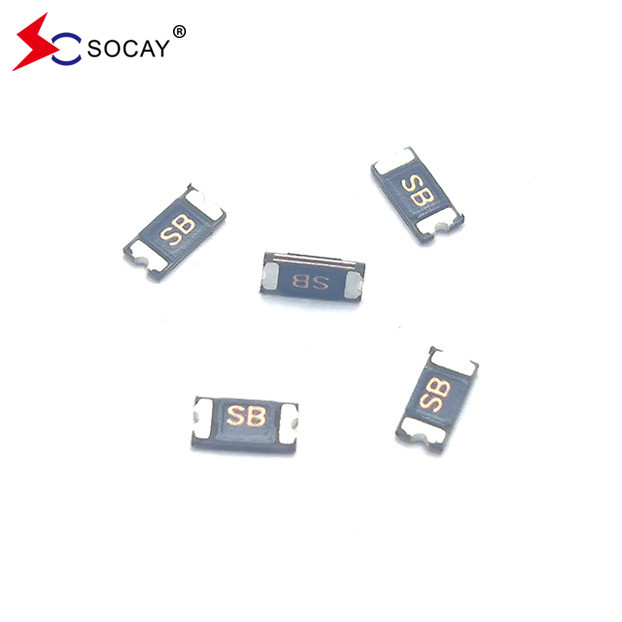

24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ 0

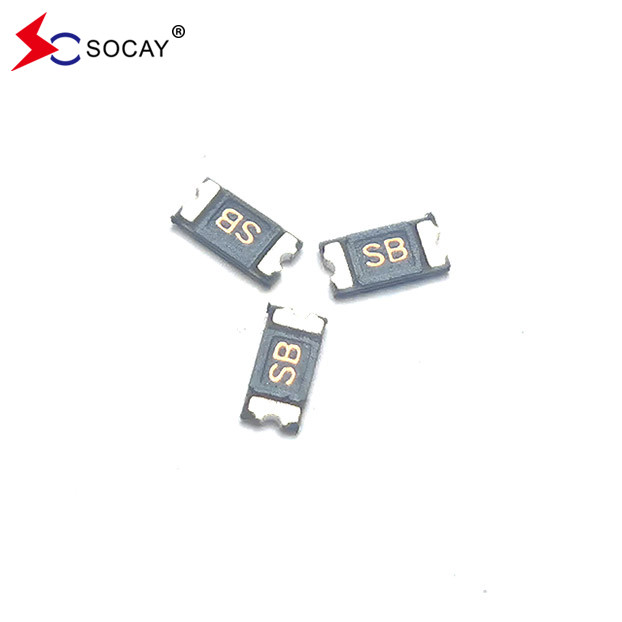

24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ 1

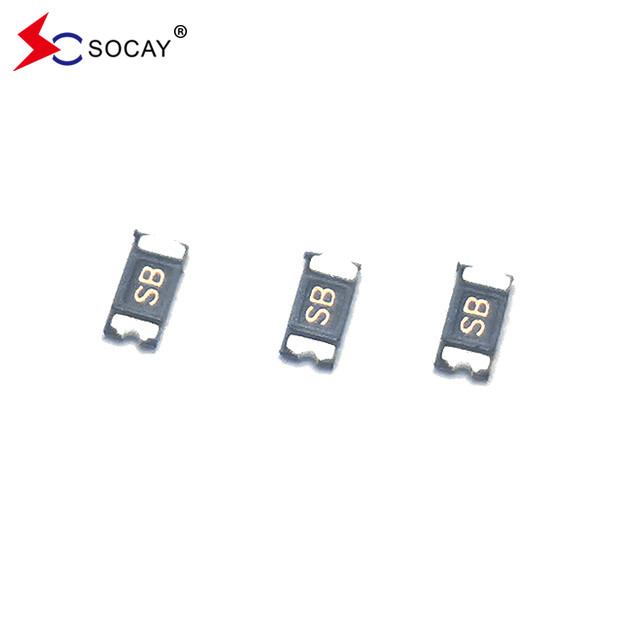

24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ 2

24 ভোল্ট পিপিটিসি রিসেটযোগ্য ফিউজ এসসিএফ035-24-1206আরবি এসএমডি1206 প্যাকেজ আইম্যাক্স 100 এ 3



পার্ট নম্বর পরিমাণ পার্ট নম্বর পরিমাণ
SCF005-1206RB ৩৫০০ পিসি SCF050-24-1206RB ৩৫০০ পিসি
এসসিএফ০১০-১২০৬আরবি ৩৫০০ পিসি SCF075-1206RB ৫০০০ পিসি
SCF012-1206RB ৩৫০০ পিসি SCF075-13.2-1206RB ৫০০০ পিসি
SCF016-1206RB ৫০০০ পিসি SCF075-16-1206RB ৩৫০০ পিসি
SCF020-1206RB ৫০০০ পিসি SCF100-1206RB ৫০০০ পিসি
SCF020-30-1206RB ৫০০০ পিসি SCF100-13.2-1206RB ৩৫০০ পিসি
SCF025-1206RB ৫০০০ পিসি SCF110-1206RB ৫০০০ পিসি
SCF025-24-1206RB ৫০০০ পিসি SCF110-16-1206RB ৩৫০০ পিসি
SCF030-1206RB ৫০০০ পিসি SCF150-1206RB ৩৫০০ পিসি
SCF035-1206RB ৫০০০ পিসি SCF150-12-1206RB ৩৫০০ পিসি
SCF035-24-1206RB ৩৫০০ পিসি SCF200-1206RB ৩৫০০ পিসি
SCF035-30-1206RB ৩৫০০ পিসি -- --
SCF050-1206RB ৫০০০ পিসি -- --
SCF050-13.2-1206RB ৫০০০ পিসি -- --
SCF050-16-1206RB ৫০০০ পিসি -- --
