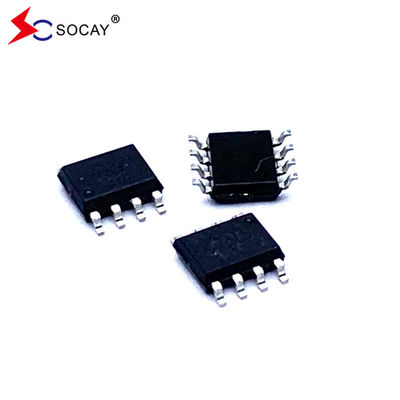

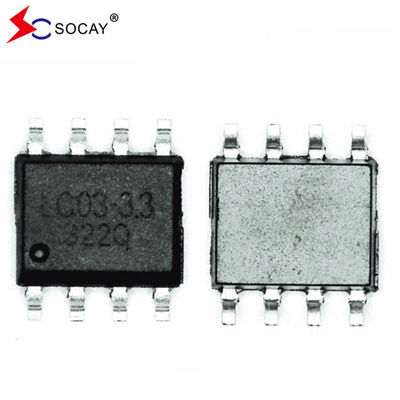

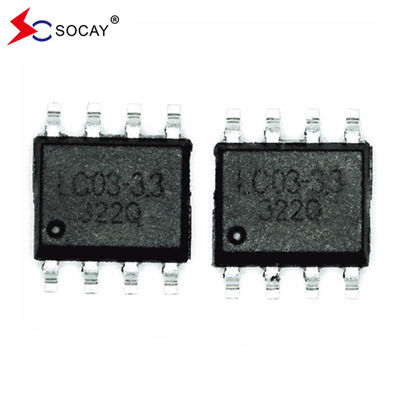

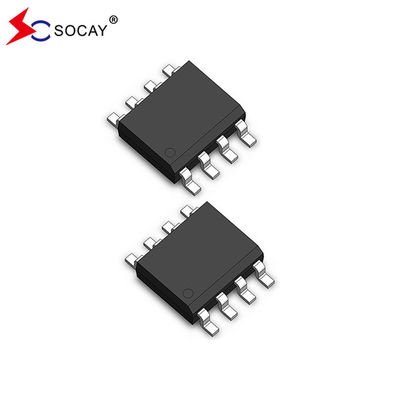

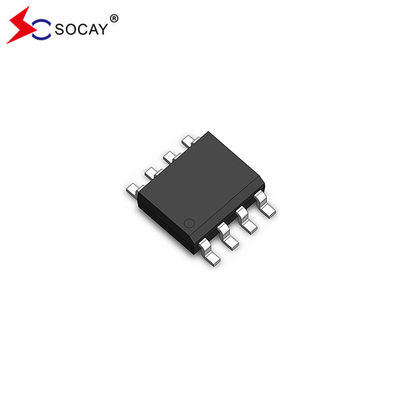

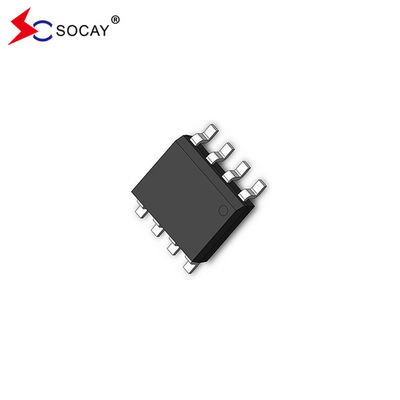

এমএসওপি-৮ প্যাকেজ ইএসডি অ্যারে SE02P8M14HA ইএসডি সার্জ সুরক্ষা নিম্ন ক্ল্যাম্পিং ভোল্টেজ

MSOP-8 প্যাকেজ ESD অ্যারে SE02P8M14HA অতি-নিম্ন ধারণক্ষমতা 1.5pF @ 3.0V (সাধারণ) ESD সার্জ সুরক্ষা


ইএসডি অ্যারে DATASHEET:SE02P8M14HA_v2207.1.pdf


ইএসডি অ্যারে বৈশিষ্ট্যঃ

• উচ্চ গতির লাইনগুলির জন্য অপ্টিমাইজড প্যাকেজ
• নিম্ন ক্যাপাসিটেন্সঃ 1.5pF @ 3.0V (সাধারণ)
• নিম্ন ফুটো প্রবাহঃ 0.1uA @ V_RWM(সাধারণ)

• নিম্ন অপারেটিং এবং clamping ভোল্টেজ


ইএসডি অ্যারে অ্যাপ্লিকেশনঃ

• 10/100M ইথারনেট পোর্ট
• ওয়ান/ল্যান সরঞ্জাম
• ডেস্কটপ, সার্ভার এবং নোটবুক
• সেলুলার ফোন


ইএসডি অ্যারে যান্ত্রিক বৈশিষ্ট্যঃ

• MSOP-8 প্যাকেজ
• জ্বলনযোগ্যতার রেটিংঃ UL 94V-0
• চিহ্নিতকরণঃ অংশের সংখ্যা
• রিল প্রতি পরিমাণঃ3,000 পিসি
• রিল আকারঃ 13 ইঞ্চি


ইএসডি অ্যারে ফাংশনাল ডায়াগ্রামঃ




ইএসডি অ্যারে পরম সর্বোচ্চ রেটিং (টি)_এ=২৫°সি, যদি অন্যথায় উল্লেখ না করা হয়):

আই-ভি কার্ভের বৈশিষ্ট্যঃ



বৈদ্যুতিক বৈশিষ্ট্য (TA = 25°C অন্যথায় নির্দিষ্ট না হলে):


ইএসডি অ্যারেবৈশিষ্ট্যযুক্ত বক্ররেখা:
চিত্র ১। ৮/২০ মাইক্রো সেকেন্ডের পালস তরঙ্গরূপ চিত্র ২।ক্ল্যাম্পিং ভোল্টেজ V_সিবনাম বর্তমান I_পিপি

চিত্র ৩।GND-এ I/O এর ESD ক্ল্যাম্পিং

(+8kV আইইসি 61000-4-2 অনুযায়ী যোগাযোগ) চিত্র4.নরমালাইজড ক্যাপাসিট্যান্স বনাম ভোল্টেজ




MSOP-8 প্যাকেজের রূপরেখা ও মাত্রাঃ
