3.3V ESD অ্যারে ট্রানজিশিয়ান ভোল্টেজ দমনকারী ESD সুরক্ষার জন্য টিভিএস ডায়োড

3.3V ইএসডি সুরক্ষা ডায়োড SE03D3D01GW ইএসডি সুরক্ষার জন্য ট্রানজিশনাল ভোল্টেজ দমনকারী

ইএসডি সুরক্ষা ডায়োডDATA SHEET:SE03D3D01GW_v2204.1.pdf


ইএসডি সুরক্ষা ডায়োডবৈশিষ্ট্যঃ

• IEC 61000-4-2 (ESD) ±25kV (বায়ু),±25kV (যোগাযোগ)
• IEC61000-4-4 (EFT) 40A (5/50ηs)
• একটি I/O লাইন সুরক্ষিত করুন (দ্বিদিক)
• কম ক্ল্যাম্পিং ভোল্টেজ
• ওয়ার্কিং ভোল্টেজঃ 3.3V
• নিম্ন ফুটো প্রবাহ

• প্রতিক্রিয়া সময় <1ns


ইএসডি সুরক্ষা ডায়োডঅ্যাপ্লিকেশনঃ

• সেল ফোন হ্যান্ডসেট এবং আনুষাঙ্গিক
• মাইক্রোপ্রসেসর ভিত্তিক সরঞ্জাম
• ব্যক্তিগত ডিজিটাল সহকারী (পিডিএ)
• নোটবুক, ডেস্কটপ এবং সার্ভার
• পোর্টেবল যন্ত্রপাতি
• পেরিফেরিয়াল

• ইউএসবি ইন্টারফেস


ইএসডি সুরক্ষা ডায়োডযান্ত্রিক বৈশিষ্ট্যঃ

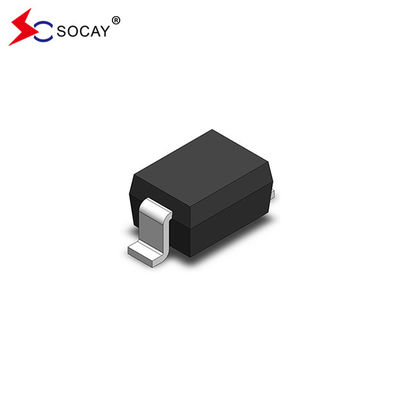

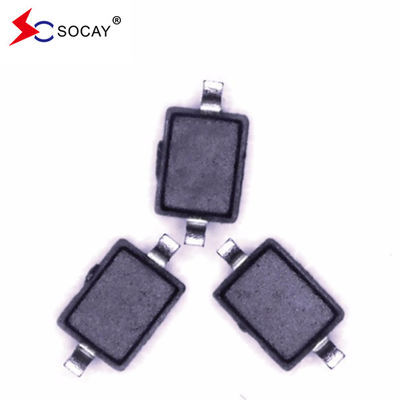

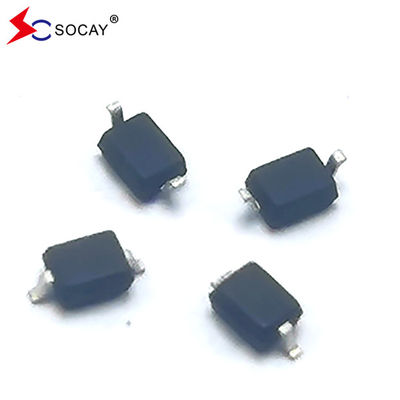

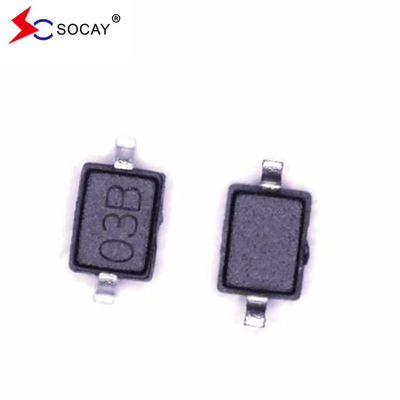

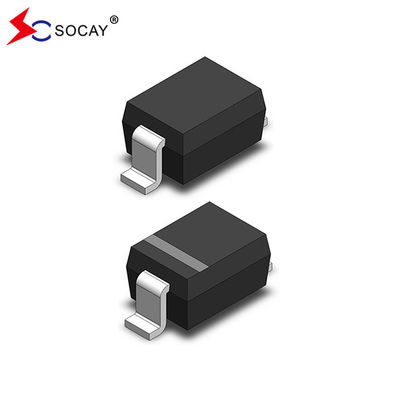

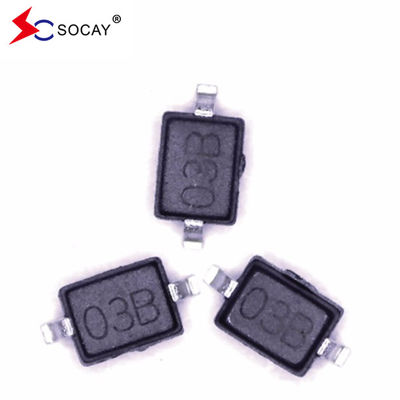

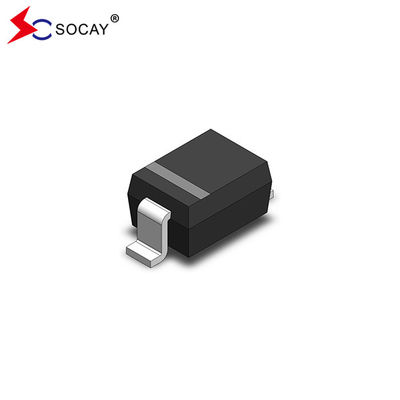

• SOD-323 প্যাকেজ
• জ্বলনযোগ্যতার রেটিংঃ UL 94V-0
• প্যাকেজিংঃ 3000 পিসি / টেপ এবং রোল
• উচ্চ তাপমাত্রা সোল্ডারিং গ্যারান্টিযুক্তঃ 260°C/10s
• রিল আকারঃ 7 ইঞ্চি
• উপাদানঃ হ্যালোজেন মুক্ত


ইএসডি সুরক্ষা ডায়োড পিন কনফিগারেশন:





ইএসডি সুরক্ষা ডায়োডপরম সর্বোচ্চ রেটিং (টি)_এ=২৫°সি, যদি অন্যথায় উল্লেখ না করা হয়):






ইএসডি সুরক্ষা ডায়োডবৈদ্যুতিক বৈশিষ্ট্য (TA = 25°C অন্যথায় নির্দিষ্ট না হলে):






বৈদ্যুতিকবৈশিষ্ট্যsবক্ররেখা:
চিত্র ১। পলস ওয়েভফর্ম




ডুমুর2.অ-পুনরাবৃত্তি পিক ইমপলস পাওয়ার বনাম ইমপলস টাইম



ডুমুর3. শক্তি হ্রাস কার্ভ


ডুমুর4.জংশন ক্যাপাসিটেন্স বনামবিপরীত ভোল্টেজ



এসওডি-৩২৩ প্যাকেজের রূপরেখা ও মাত্রাঃ
