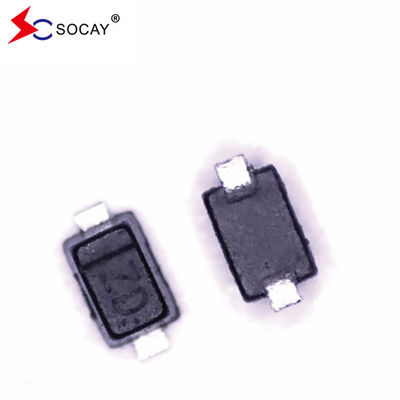

SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V

3000 পিসি
MOQ
negotiable
মূল্য
SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: ESD অ্যারে
পণ্য প্যাকেজ: SOD-523
Vrwm (সর্বোচ্চ): ১২ ভোল্ট
ভিবিআর (মিনিট): 14.1V
Ir (সর্বোচ্চ): 0.1μA
আইটি: 1mA
Vc (সর্বোচ্চ) (Ipp=5A): 25V
Cj (টাইপ): ৫৫ পিএফ
বিশেষভাবে তুলে ধরা:

ইএসডি সুরক্ষা ডায়োড অ্যারে

,

SOD-523 ESD সুরক্ষা ডায়োড

,

ইএসডি সুরক্ষা ডায়োড 25 ভোল্ট
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন গুয়াংডং চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH RoHS ISO
মডেল নম্বার: SE12D5V11GW
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

SOCAY মূল কারখানার ESD সুরক্ষা ডায়োড SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V


ইএসডি সুরক্ষা ডায়োড DATASHEET:SE12D5V11GW_v2108.1.pdf


ইএসডি সুরক্ষা ডায়োডবৈশিষ্ট্যঃ

  • একটি I/O লাইন রক্ষা করে
  • কম ক্ল্যাম্পিং ভোল্টেজ
  • ওয়ার্কিং ভোল্টেজঃ 12V
  • নিম্ন ফুটো প্রবাহ


ইএসডি সুরক্ষা ডায়োডঅ্যাপ্লিকেশনঃ

  • সেলুলার হ্যান্ডসেট এবং আনুষাঙ্গিক
  • পোর্টেবল ইলেকট্রনিক্স
  • সার্ভার, নোটবুক এবং ডেস্কটপ পিসি
  • পোর্ট প্রদর্শন করুন


ইএসডি সুরক্ষা ডায়োডযান্ত্রিক বৈশিষ্ট্যঃ

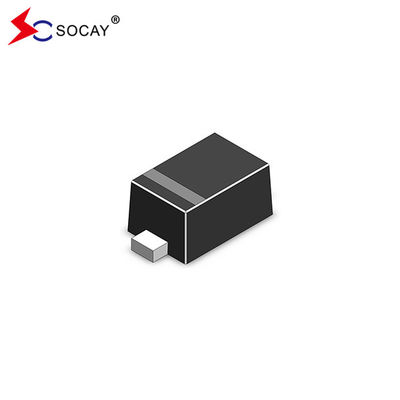

  • SOD-523 প্যাকেজ
  • মোল্ডিং কম্পাউন্ডের জ্বলনযোগ্যতার রেটিংঃ UL 94V-0
  • রিল প্রতি পরিমাণঃ 3,000pcs
  • রিল আকারঃ 7 ইঞ্চি


ইএসডি সুরক্ষা ডায়োড পিন কনফিগারেশন:

SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 0



ইএসডি সুরক্ষা ডায়োডপরম সর্বোচ্চ রেটিং (টি)এ=২৫°সি, যদি অন্যথায় উল্লেখ না করা হয়):

প্রতীক প্যারামিটার মূল্য ইউনিট
টিএল সীসা সোল্ডারিং তাপমাত্রা ২৬০ (১০ সেকেন্ড) oC
টিএসটিজি স্টোরেজ তাপমাত্রা পরিসীমা -55 থেকে +150 oC
শীর্ষ অপারেটিং তাপমাত্রা পরিসীমা -55 থেকে +150 oC
  IEC61000-4-2 (ESD) বায়ু ছাড় ±30 কেভি
  IEC61000-4-2 (ESD) যোগাযোগ ছাড় ±30
  IEC61000-4-4 (EFT)   40 এ







আই-ভি কার্ভের বৈশিষ্ট্যঃ

SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 1

প্রতীক প্যারামিটার
আমিপিপি সর্বাধিক বিপরীত পিক ইমপ্লাস বর্তমান
Vসি ক্ল্যাম্পিং ভোল্টেজ @ আইপিপি
VRWM কাজের পিক বিপরীত ভোল্টেজ
আমিR সর্বাধিক বিপরীত ফাঁস বর্তমান @ VRWM
আমিটি পরীক্ষার বর্তমান
Vবি ব্রেকডাউন ভোল্টেজ @ আইটি
আমিএফ সামনের স্রোত
Vএফ সামনের ভোল্টেজ @Iএফ
সি সর্বোচ্চ ধারণক্ষমতা @VR=0V & f=1MHz




ইএসডি সুরক্ষা ডায়োডবৈদ্যুতিক বৈশিষ্ট্য (TA = 25°C অন্যথায় নির্দিষ্ট না হলে):

প্রতীকআমি শর্ত মিনিট প্রকার ম্যাক্স ইউনিট
VRডব্লিউ এম --- --- --- 12.0 V
VBR আমিটি= ১ এমএ 14.1 --- --- V
আমিR VR=১২ ভি --- --- 0.1 μA
Vসি আমিপিপি=5.0A, tp = 8/20μs --- --- 25.0 V
সিJ VR= 0V, f = 1MHz --- 55.0 --- পিএফ









বৈদ্যুতিকবৈশিষ্ট্যsবক্ররেখা:
চিত্র ১। 8/20μs পলস ওয়েভফর্ম
SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 2



চিত্র ২।পিওসিটিভ ৮ কেভি যোগাযোগ প্রতিআইইসি ৬১০০০-৪-২
SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 3


ডুমুর3. নেতিবাচক 8 কেভাল্ট যোগাযোগ প্রতিআইইসি ৬১০০০-৪-২
SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 4




এসওডি-৫২৩ প্যাকেজের রূপরেখা ও মাত্রাঃ
SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 5



প্রতীক মিলিমিটার ইঞ্চি
  মিনিট। নাম. ম্যাক্স. মিনিট। নাম. ম্যাক্স.
এ 1.10 1.20 1.30 0.043 0.047 0.051
বি 0.70 0.80 0.90 0.028 0.032 0.035
সি 0.50 0.60 0.70 0.020 0.024 0.028
ডি 0.25 0.30 0.35 0.010 0.012 0.014
J 0.07 0.14 0.20 0.0028 0.0055 0.0079
কে 0.15 0.20 0.25 0.006 0.008 0.010
এস 1.50 1.60 1.70 0.059 0.063 0.067



 SOD-523 ESD সুরক্ষা ডায়োড অ্যারে SE12D5V11GW নিম্ন ক্ল্যাম্পিং ভোল্টেজ 25V 6
