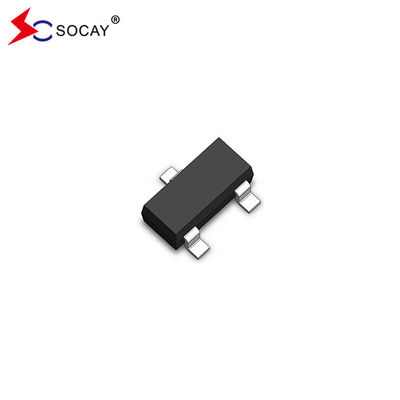

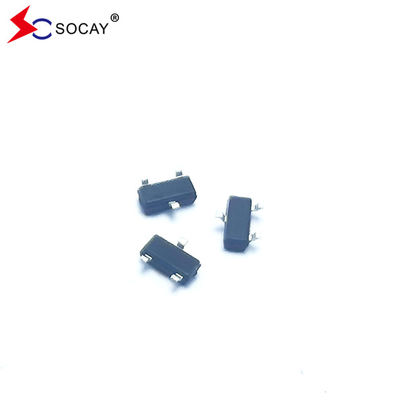

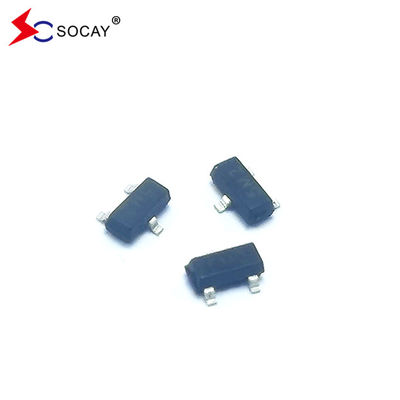

SOT23-3L SOT-23 প্যাকেজ ESD অ্যারে SM712 TVS ডায়োড সুরক্ষা RS485 ট্রান্সিভার

SOT23-3L SOT-23 প্যাকেজ ESD অ্যারে SM712 সুরক্ষা RS485 ট্রান্সিভার

ইএসডি অ্যারে DATASHEET:SM712_v2108.1.pdf


ইএসডি অ্যারেবৈশিষ্ট্যঃ

• ৪০০ ওয়াটের পিক ইমপলস পাওয়ার (টি)_পি=8/20μs)
• দুইটি -৭ ভোল্ট থেকে +১২ ভোল্ট লাইন রক্ষা করে
• নিম্ন ক্ষমতা
• কম ক্ল্যাম্পিং ভোল্টেজ
• সলিড স্টেট সিলিকন অ্যাভালানজ প্রযুক্তি


আইইসি সামঞ্জস্যতা (EN61000-4):

• IEC 61000-4-2 (ESD) ±15kV (বায়ু), ±8kV (যোগাযোগ)
• IEC 61000-4-4 (EFT) 40A (5/50ns)


ইএসডি অ্যারেঅ্যাপ্লিকেশনঃ

• সম্প্রসারিত সাধারণ মোড পরিসীমা সহ RS-485 ট্রান্সিভারগুলির সুরক্ষা
• নিরাপত্তা ব্যবস্থা
• অটোমেটিক ক্যাটার মেশিন
• HFC সিস্টেম
• নেটওয়ার্ক


ইএসডি অ্যারে যান্ত্রিক বৈশিষ্ট্যঃ

• জেডিইসি এসওটি-২৩ প্যাকেজ
• ছাঁচনির্মাণ যৌগের জ্বলনযোগ্যতার রেটিংঃ UL 94V-0
• প্যাকেজিংঃ EIA 481 অনুযায়ী টেপ এবং রোল
• রিল প্রতি পরিমাণঃ 3,000pcs



ইএসডি অ্যারে সার্কিট ডায়াগ্রামঃ


ইএসডিঅ্যারেস্কিম্যাটিক এবং পিন কনফিগারেশন:





ইএসডিঅ্যারেপরম সর্বোচ্চ রেটিং (টি)_এ=২৫°সি, যদি অন্যথায় উল্লেখ না করা হয়):





আই-ভি কার্ভের বৈশিষ্ট্যঃ





ইএসডিঅ্যারেডায়োডের বৈদ্যুতিক বৈশিষ্ট্য (TA = 25°C অন্যথায় নির্দিষ্ট না হলে):







SO23-3L প্যাকেজের রূপরেখা ও মাত্রাঃ
