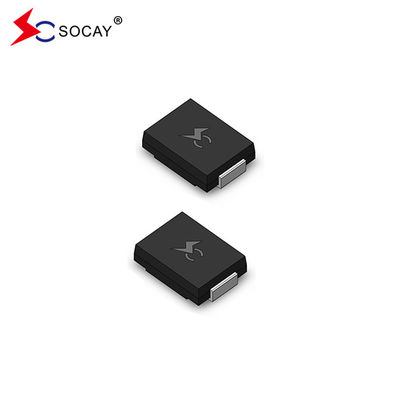

SMCJ78CA TVS ডায়োড SCOAY SMCJ ESD সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী

SMCJ78CA TVS ডায়োড SCOAY SMCJ ESD সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী

SMCJ78CA টিভিএস ডায়োড DATASHEET:SMCJ_v2107.1.pdf

এসএমসিজে৭৮সিএ টিভিএস ডায়োড বর্ণনা ও প্রয়োগঃ

এসএমসিজে সিরিজটি বিশেষভাবে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলি রক্ষা করার জন্য ডিজাইন করা হয়েছে।

টেলিযোগাযোগ, কম্পিউটার, শিল্প ও ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলিতে ব্যবহৃত আই/ও ইন্টারফেস, ভিসিসি বাস এবং অন্যান্য দুর্বল সার্কিটগুলির সুরক্ষার জন্য টিভিএস ডিভাইসগুলি আদর্শ।

SMCJ78CA TVS ডায়োড বৈশিষ্ট্যঃ

• পৃষ্ঠ-মাউন্ট অ্যাপ্লিকেশনের জন্য, বোর্ডের স্থান অপ্টিমাইজ করুন।
• কম ফুটো
• একক এবং দ্বি-দিকের ইউনিট
• ম্যাট টিন ঊর্ধ্বতন মুক্ত
• হ্যালোজেন মুক্ত এবং RoHS সম্মতি
• গ্লাস প্যাসিভেটেড জংশন
• নিম্ন ইন্ডাক্ট্যান্স
• চমৎকার clamping ক্ষমতা

SMCJ78CA টিভিএস ডায়োড প্রোফাইল:

• ডিভাইসটির সর্বোচ্চ পাওয়ার ক্ষমতা ১৫০০ ওয়াট ১০ × ১০০০ মাইক্রো সেকেন্ডের তরঙ্গরূপ পুনরাবৃত্তি হারের (ডুয়িং সাইকেল) ০.০১%।

• এর দ্রুত প্রতিক্রিয়া সময় রয়েছে, সাধারণত 0 ভোল্ট থেকে ভিবিআর মিনিটের মধ্যে 1.0ps এর চেয়ে কম এবং 12V এর উপরে 5μA এর চেয়ে কম একটি সাধারণ আইআর।

• ডিভাইসটি উচ্চ তাপমাত্রা সোল্ডারিং সহ্য করতে পারে, টার্মিনালে 260 °C / 40 সেকেন্ড পর্যন্ত।

• সাধারণত সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C× ΔT হয়।

• প্লাস্টিকের প্যাকেজটি অ্যান্ডাররাইটারস ল্যাবরেটরির 94V-0 ফায়ারফুল রেটযুক্ত।

• ভোল্টেজ বা বর্তমান অতিরিক্ত নির্দিষ্ট করা হলে সাধারণ ব্যর্থতা মোড ঘটে।
• মস্তকের জন্য পরীক্ষা করার জন্য, JEDEC JESD201A মান অনুসরণ করুন, বিশেষ করে টেবিল
• IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
• আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
• আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা
