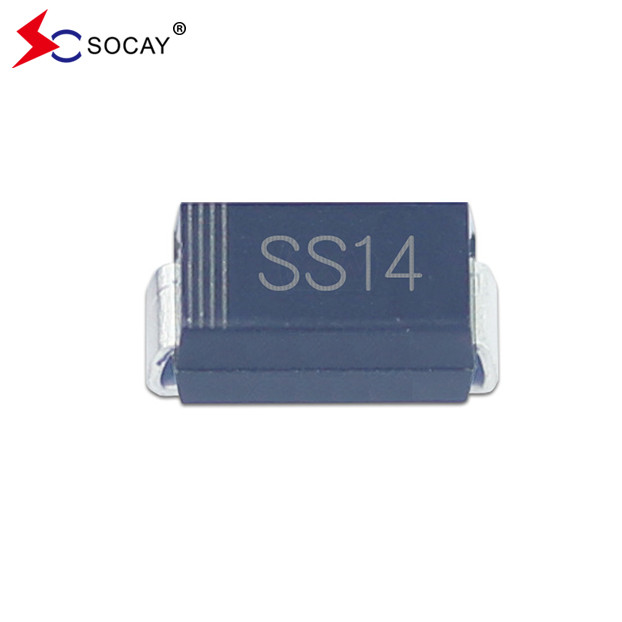

SOCAY SS14A Schottky বাধা ডায়োড VRRM 40V VRMS 28V SMD SBD

SOCAY SS14A Schottky বাধা ডায়োড VRRM 40V VRMS 28V SMD SBD

এসবিডি DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf

এসবিডি এসএস১৪এ বৈশিষ্ট্যঃ

• এসবিডি একটি স্বচ্ছ প্যাকেজ
• এটি স্বয়ংক্রিয়ভাবে স্থানান্তরিত করার জন্য চুক্তি
• এটা অতি দ্রুত বিপরীত পুনরুদ্ধারের সময় মালিক
• খুব কম শক্তি ক্ষতি এবং খুব উচ্চ দক্ষতা
• এসবিডি এসএস১৪এ-তে কম সামনের ভোল্টেজ ড্রপ রয়েছে
• চমৎকার উচ্চ তরঙ্গ ক্ষমতা
• চমৎকার উচ্চ তাপমাত্রা সোল্ডারিংঃ

• টার্মিনালে 260°C/10 সেকেন্ড

  RoHS 2002/95/1 এবং WEEE 2002/96/EC অনুযায়ী উপাদান

এসবিডি এসএস১৪এ মেকানিক্যাল ডেটাঃ

• SS14A কেসঃ JEDEC DO-214AC মোল্ড প্লাস্টিক
• পণ্যের টার্মিনালঃ J-STD-002B এবং JESD22-B102D অনুযায়ী সোল্ডারযুক্ত, সোল্ডারযোগ্য

• এসএস১৪এ এর মেরুদণ্ডীয়তাঃ লেজার ব্যান্ড ক্যাথোড শেষ নির্দেশ করে

এসবিডি এসএস১৪এ প্রধান রেটিং এবং বৈশিষ্ট্যঃ

এসবিডি এসএস১৪এ সর্বোচ্চ রেটিং এবং তাপীয় বৈশিষ্ট্য (T_এ= ২৫ ডিগ্রি সেলসিয়াস, অন্যথায় উল্লেখ না করা হলে):

SBD SS14A বৈদ্যুতিক বৈশিষ্ট্য (T)_এ= ২৫ ডিগ্রি সেলসিয়াস, অন্যথায় উল্লেখ না করা হলে):

এসবিডি এসএস১৪এ মাত্রাঃ

এসবিডি এসএস১৪এ বিজ্ঞপ্তিঃ

• SBD SS14A সাধারণ ইলেকট্রনিক্স অ্যাপ্লিকেশনে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
• এসএস১৪এ-কে ন্যায্য মানের চেয়ে কম কাজ করা উচিত; যদি তা অতিক্রম করা হয়, তাহলে এটি স্থায়ী ক্ষতির কারণ হতে পারে অথবা লুকানো ব্যর্থতার প্রক্রিয়া প্রবর্তন করতে পারে। তাই সতর্ক থাকুন।
• নিখুঁত সর্বোচ্চ রেটিংগুলি নামমাত্র মান এবং অপারেশন চলাকালীন অতিক্রম করা উচিত নয়। নিম্নলিখিতগুলি হল সাধারণ ডিরেটিং পদ্ধতিগুলি আপনি একটি ডিভাইসের সাথে একটি সার্কিট ডিজাইন করেন।

আমি_{F ((AV)}: সবচেয়ে খারাপ ক্ষেত্রে 80% এর বেশি হতে পারে না। এটা খুবই গুরুত্বপূর্ণ।

আমি_{এফএসএম}: এই রেটিংটি অ-পুনরাবৃত্তীয় শিখর বর্তমান নির্দিষ্ট করে। এটি শুধুমাত্র একটি অস্বাভাবিক অপারেশন জন্য প্রয়োগ করা হয়, যা ডিভাইসের জীবনকালের সময় সাধারণ।

টি_J: উচ্চ নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি ডিভাইস ব্যবহার করার সময় এই রেটিং হ্রাস করুন। আমরা ডিভাইসটি একটি T এ ব্যবহার করার পরামর্শ দিই_J১০০ ডিগ্রি সেলসিয়াসের নিচে।
