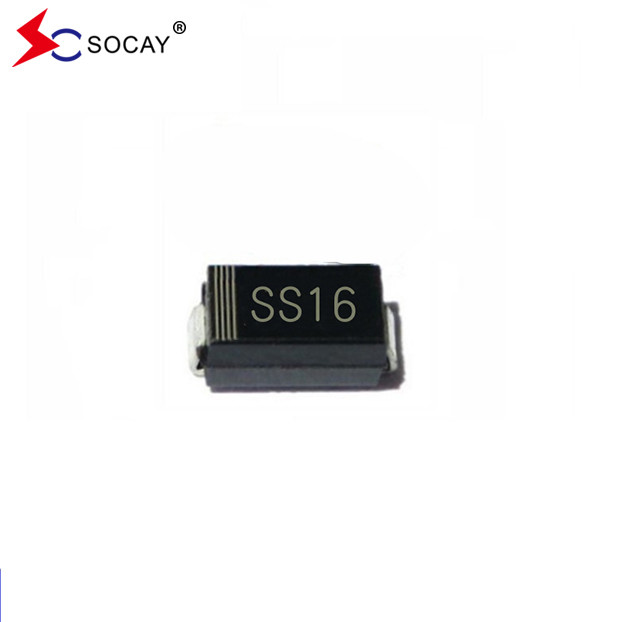

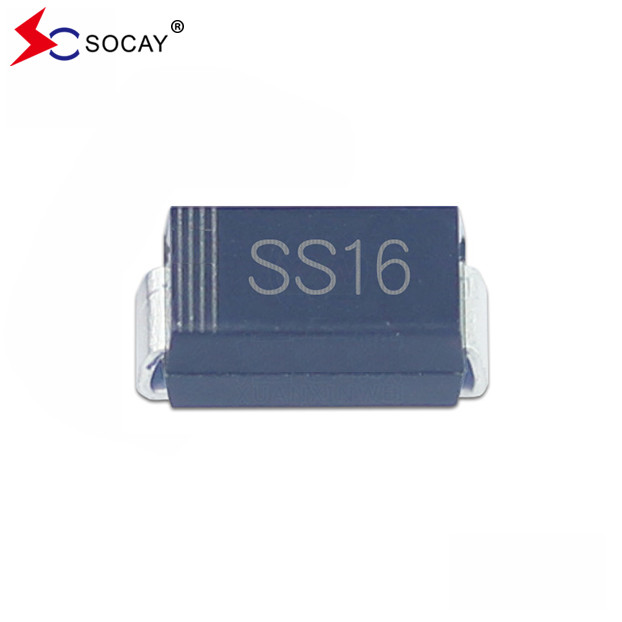

এসএমডি প্যাকেজ ৬০ ভোল্ট স্কটকি রেক্টিফায়ার এসএস১৬এ স্কটকি ডায়োড ডো-২১৪এসি

এসএমডি প্যাকেজ ৬০ ভোল্ট স্কটকি রেক্টিফায়ার এসএস১৬এ স্কটকি ডায়োড ডো-২১৪এসি

শটকি ব্যারিয়ার ডায়োড DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf

SS16A শটকি ডায়োডের বৈশিষ্ট্য:

• Schottky সংশোধনকারী SS16A, এটা কম প্রোফাইল প্যাকেজ আছে
• আপনি কি জানেন, এটা স্বয়ংক্রিয় স্থানান্তর জন্য আদর্শ
• উপরন্তু, তার বিপরীত পুনরুদ্ধারের সময় অতি দ্রুত
• Schottky সংশোধনকারী SS16A কম শক্তি ক্ষতি, এবং উচ্চ দক্ষতা আছে
• শুধু কম সামনের ভোল্টেজ ড্রপ নয়
• কিন্তু এর ক্ষমতাও অনেক বেশি।
• টি_^এলউচ্চ তাপমাত্রা সোল্ডারিংঃ 260°C/10 সেকেন্ড টার্মিনালে

• এই Schottky Rectifier SS16A উপাদান RoHS 2002/95/1 এবং WEEE 2002/96/EC অনুযায়ী

SS16A শটকি ডায়োডের শারীরিক পরামিতিঃ

• Schottky সংশোধনকারী SS16A কেসঃ JEDEC DO-214AC ছাঁচনির্মাণ প্লাস্টিক
• টার্মিনালঃ J-STD-002B এবং JESD22-B102D অনুযায়ী সোল্ডারযুক্ত, সোল্ডারযোগ্য

• তার মেরুতাঃ লেজার ব্যান্ড ক্যাথোড শেষ নির্দেশ করে

SS16A শটকি ডায়োড প্রধান রেটিং এবং বৈশিষ্ট্যঃ

শটকি ডায়োড সর্বোচ্চ রেটিং এবং তাপীয় তথ্য (T_এ= ২৫ ডিগ্রি সেলসিয়াস, অন্যথায় উল্লেখ না করা হলে):

শটকি ডায়োড ইলেকট্রিক্যাল ডেটা (টি)_এ= ২৫ ডিগ্রি সেলসিয়াস, অন্যথায় উল্লেখ না করা হলে):

SS16A শটকি ডায়োডের মাত্রাঃ

SS16A Schottky Diode নোটঃ

• পণ্য SS16A Schottky Diode সাধারণ ইলেকট্রনিক্স অ্যাপ্লিকেশনে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
• পণ্য SS16A শটকি ডায়োডকে নামমাত্রের চেয়ে কম কাজ করা উচিত; যদি SS16A অতিক্রম করা হয় তবে এটি স্থায়ী ক্ষতির কারণ হতে পারে,বা লুকানো ব্যর্থতার প্রক্রিয়া প্রবর্তন করতে পারে।
• SS16A এর পরম সর্বোচ্চ রেটিংগুলি নামমাত্র মান এবং অপারেশন চলাকালীন অতিক্রম করা উচিত নয়। নিম্নলিখিতগুলি হল সাধারণ ডিরেটিং পদ্ধতিগুলি আপনি একটি ডিভাইসের সাথে একটি সার্কিট ডিজাইন করেন।

আমি_{F ((AV)}: আমরা পরামর্শ দিচ্ছি যে সবচেয়ে খারাপ ক্ষেত্রে পণ্যের বর্তমান ৮০% এর বেশি হবে না ।

আমি_{এফএসএম}: এই SS16A রেটিংটি অ-পুনরাবৃত্তীয় শিখর বর্তমান নির্দিষ্ট করে। এটি শুধুমাত্র একটি অস্বাভাবিক অপারেশন জন্য প্রয়োগ করা হয়, যা ডিভাইসের জীবনকালের সময় সাধারণ।

টি_J: উচ্চ নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি ডিভাইস ব্যবহার করার সময় SS16A Schottky Diode এর এই রেটিং হ্রাস করুন।_J১০০ ডিগ্রি সেলসিয়াস মিনিট
