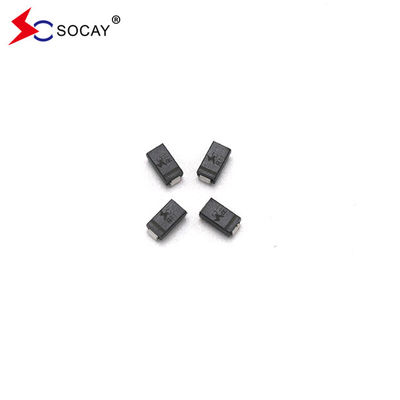

সোকাই টিভিএস ডায়োড 400 ওয়াট 22 ভোল্ট সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী SMAJ22A SMC
DATA SHEET:SMAJ_v2207.1.pdf
সংক্ষিপ্ত ভূমিকা:
এসএএমএজে সিরিজটি বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টের কারণে ভোল্টেজ ট্রানজিশান্ট থেকে ইলেকট্রনিক সরঞ্জামগুলির সুরক্ষার জন্য ডিজাইন করা হয়েছে।
প্রয়োগঃ
টেলিযোগাযোগ, কম্পিউটার, শিল্প এবং ভোক্তা ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত আই / ও ইন্টারফেস, ভিসিসি বাস এবং অন্যান্য দুর্বল সার্কিটগুলি সুরক্ষার জন্য টিভিএস ডিভাইসগুলি নিখুঁত।
| পার্ট নম্বর |
মার্কিং |
বিপরীত স্ট্যান্ড-অফ
ভোল্টেজ VRWM ((V) |
বিচ্ছিন্নতা ভোল্টেজ VBR (V)
@IT |
পরীক্ষা
বর্তমান
আইটি ((এমএ)
|
সর্বাধিক
ক্ল্যাম্পিং
ভোল্টেজ VC @IPP (V) |
সর্বাধিক
শীর্ষ
পালস বর্তমান
আইপিপি (এ) |
সর্বাধিক
বিপরীত ফাঁস IR @VRWM (μA) |
| একক |
বি |
একক |
বি |
MIN |
ম্যাক্স |
| SMAJ45A |
SMAJ45CA |
সিভি |
YV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
RG |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
আরএম |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
RP |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
ইউ.টি. |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
আরভি |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
এসই |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
এস জি |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
এস কে |
ভি কে |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
এসবি |
ভি বি |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
এস এম |
ভিএম |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
এসপি |
ভিপি |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
এস আর |
ভিআর |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
এসটি |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
এস ভি |
ভি ভি |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
ভক্সওয়াগন |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
এসএক্স |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
VZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
তিনি |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
ডি জি |
এইচ জি |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
ডি কে |
হংকং |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
ডিএম |
এইচ এম |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
নোটঃ
1.1. উপসর্গ 'এ' মানে ৫% সহনশীলতার ডিভাইস।
2. ২. দ্বি-দিকনির্দেশক ডিভাইস নির্দিষ্ট করার জন্য অংশের সংখ্যা পরে "সিএ" উপসর্গ যোগ করুন।
3৩. দ্বি-নির্দেশক ডিভাইসের জন্য VR১০ ভোল্ট এবং তার নিচে,Rসীমা দ্বিগুণ।
বৈশিষ্ট্য:
জংশন গ্লাস দিয়ে passivated হয়
নিম্ন ইন্ডাক্ট্যান্স
কম ফুটো
একক এবং দ্বি-দিকের ইউনিট
ক্ল্যাম্পিং ক্ষমতা চমৎকার
মেট টিন দিয়ে প্লাট করা যা সীসা মুক্ত।
হ্যালোজেন মুক্ত এবং RoHS সম্মতি
পৃষ্ঠতল মাউন্ট অ্যাপ্লিকেশন জন্য বোর্ড স্থান অপ্টিমাইজ করার জন্য
প্লাস্টিকের প্যাকেজটির জ্বলনযোগ্যতার রেটিং আছে অ্যান্ডাররাইটারস ল্যাবরেটরি 94V-0.
ভোল্টেজ বা বর্তমানের অতিরিক্ত নির্দিষ্টকরণ ব্যর্থতার একটি সাধারণ কারণ
হুইস্কার পরীক্ষাটি JEDEC JESD201A অনুযায়ী পরিচালিত হয়, বিশেষ করে তার টেবিল 4a এবং 4c অনুসরণ করে।
ডিভাইসটির সর্বোচ্চ পাওয়ার ক্ষমতা 400W যখন 10 × 1000μs তরঙ্গরূপ পুনরাবৃত্তি হার (ডুয়িং চক্র) 0.01% ব্যবহার করা হয়।
দ্রুত প্রতিক্রিয়া সময়ঃ সাধারণত 0 ভোল্ট থেকে ভিবিআর মিনিটের মধ্যে 1.0ps এর কম
সাধারণ ইনফ্রারেড (আইআর) 12 ভোল্টের উপরে 5 মাইক্রোঅ্যাম্পের (মাইক্রোএ) কম।
উচ্চ তাপমাত্রায় লোডিংঃ টার্মিনালগুলিকে ৪০ সেকেন্ডের জন্য ২৬০ ডিগ্রি সেলসিয়াসে গরম করা উচিত।
IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
আদর্শ সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C× ΔT
আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) অনুসারে ডেটা লাইনের ইএসডি সুরক্ষা
আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) অনুসারে ডেটা লাইনের ইএফটি সুরক্ষা
| প্যারামিটার |
প্রতীক |
মূল্য |
ইউনিট |
| পিক ইমপ্লাস পাওয়ার ডিসিপেশন 10/1000μs তরঙ্গের সাথে (চিত্র 1) ((নোট 1), (নোট 2) |
পিপিপিএম |
400 |
ওয়াট |
| 10/1000μs তরঙ্গের সাথে পিক ইমপলস বর্তমান। (নোট 1, চিত্র 3) |
আমিপিপি |
পরবর্তী টেবিল দেখুন |
অ্যাম্পিয়ার |
| T এ অসীম তাপ সিঙ্কে পাওয়ার ডিসিপেশনএল=৭৫°সি |
পিM ((AV) |
1.0 |
ওয়াট |
| পিক ফরোয়ার্ড ওয়েজ স্ট্রিম, ৮.৩ এমএস একক অর্ধ সাইন ওয়েভ (নোট ৩) |
আমিএফএসএম |
40 |
অ্যাম্পিয়ার |
| সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য (নোট 4) |
Vএফ |
3.5/5.0 |
ভোল্টেজ |
| অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। |
টিJ, টিএসটিজি |
-55 থেকে +150 |
°C |
নোটঃ
1চিত্র ৩-এ দেখানো মত একটি নন-পুনরাবৃত্তি বর্তমানের স্পন্দন প্রয়োগ করুন এবং চিত্র ২.২ অনুযায়ী TA = ২৫°C এর উপরে হ্রাস করুন।
2. ডিভাইসটি প্রতিটি টার্মিনালে 5.0 মিমি x 5.0 মিমি (0.03 মিমি পুরু) তামার প্যাডে মাউন্ট করুন।
3ডিভাইসটি 8.3ms সময়কালের সাথে একটি একক অর্ধ-সাইন-ওয়েভ বা সমতুল্য বর্গাকার তরঙ্গ উত্পাদন করা উচিত। কাজের চক্রটি প্রতি মিনিটে 4 পালস অতিক্রম করা উচিত নয়। অপ্রয়োজনীয় ফিলারগুলি সরানো হয়েছে।
4.২০০ ভোল্টের নিচে ভিবিআর মানের জন্য সামনের ভোল্টেজ (ভিএফ) ৩.৫ ভোল্টের কম এবং ২০১ ভোল্টের উপরে ভিবিআর মানের জন্য ৬.৫ ভোল্টের কম হওয়া উচিত। সমস্ত ইউনিট এবং মেট্রিকগুলি কঠোরভাবে মেনে চলা উচিত।
