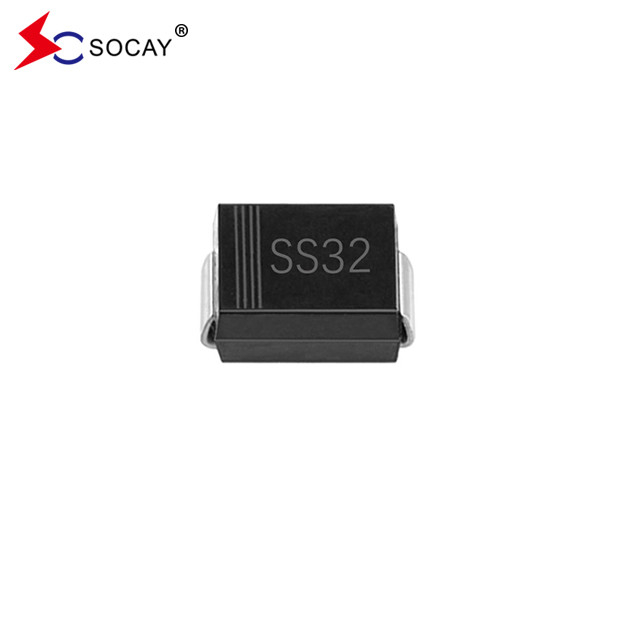

20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ

3000 পিসি
MOQ
negotiable
মূল্য
20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: স্কটকি ব্যারিয়ার ডায়োড
পণ্য প্যাকেজ: DO-214AA/SMB
Product Max. পণ্য সর্বোচ্চ VRRM ভিআরআরএম: 20V
Max. সর্বোচ্চ VRMS ভিআরএমএস: 14V
সর্বাধিক VDC: 20V
Max. সর্বোচ্চ IF(AV) IF(AV): ৩ এ
আইএফএসএম: ৮০এ
টিজে: -55 থেকে +125℃
বিশেষভাবে তুলে ধরা:

শটকি ব্যারিয়ার ডায়োড SS32B

,

SMB প্যাকেজ Schottky বাধা Diode

,

SS32B
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: SS32B
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ



শটকি ব্যারিয়ার ডায়োড DATASHEET:SS32B~SS320B ((SMB) _v93.1.pdf





স্কটকি ব্যারিয়ার ডায়োড SS32B এর বৈশিষ্ট্যঃ

  • Schottky Barrier Diode SS32B প্লাস্টিকের প্যাকেজটিতে অন্ডাররাইটারস ল্যাবরেটরির অগ্নিসংযোগ শ্রেণীবিভাগ 94V-0 রয়েছে।
  • বোর্ড স্পেস অপ্টিমাইজ করার জন্য সারফেস মাউন্ট করা অ্যাপ্লিকেশন।
  • শটকি ব্যারিয়ার ডায়োড এসএস৩২বি-তে শক্তির ক্ষতি কম, উচ্চ দক্ষতা রয়েছে।

  • আইইসি ৬১২৪৯ স্ট্যান্ডার্ড অনুযায়ী এর সবুজ ছাঁচনির্মাণ যৌগ।

  • ভাল উচ্চ তরঙ্গ ক্ষমতা.
  • এসএস৩২বি লিড ফ্রি ইইউ রোএইচএস মেনে চলতে0.



শটকি ব্যারিয়ার ডায়োড SS32B এর যান্ত্রিক তথ্যঃ



  • SS32B কেসঃ JEDEC SMB/DO-214AA মোল্ড প্লাস্টিক।
  • টার্মিনালঃ মিল-এসটিডি-৭৫০, পদ্ধতি ২০২৬ অনুসারে সোল্ডারযুক্ত, সোল্ডারযোগ্য।

  • শটকি ব্যারিয়ার ডায়োডের ওজন ০.০০৩২ আউন্স, ০.০৯২ গ্রাম।

  • ধ্রুবতাঃ রঙিন ব্যান্ড ক্যাথোড শেষ নির্দেশ করে।
  • শটকি ব্যারিয়ার ডায়োড স্ট্যান্ডার্ড প্যাকেজিংঃ 12 মিমি টেপ (EIA-481) ।





স্কটকি ব্যারিয়ার ডায়োড SS32B এর বৈদ্যুতিক এবং তাপীয় বৈশিষ্ট্যঃ

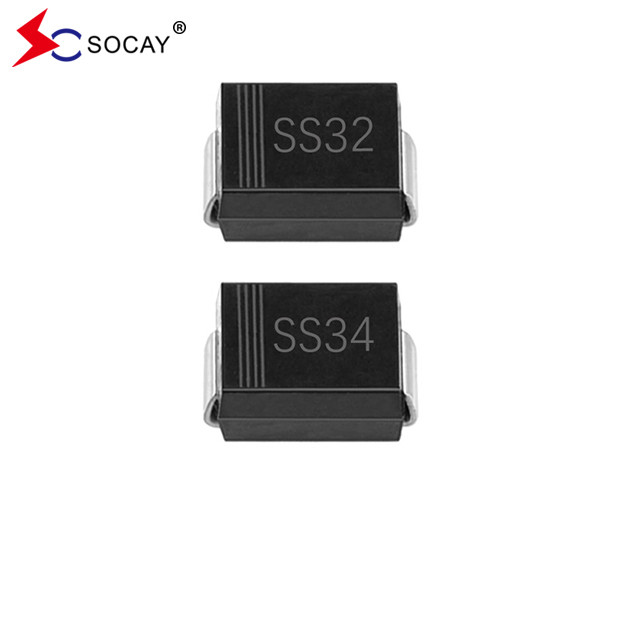

প্যারামিটার প্রতীক এসএস৩২বি এসএস৩৩বি এসএস৩৪বি এসএস৩৫বি এসএস৩৬বি এসএস৩৮বি এস এস ৩১০ বি এসএস ৩১৫বি এস এস ৩২০ বি ইউনিট
শটকি ব্যারিয়ার ডায়োড ম্যাক্স। ভিআরআরএম ভিআরআরএম 20 30 40 50 60 80 100 150 200 V
শটকি ব্যারিয়ার ডায়োড ম্যাক্স। আরএমএস ভোল্টেজ ভিআরএমএস 14 21 28 35 42 56 70 105 140 V
সর্বাধিক ভিডিসি ভিডিসি 20 30 40 50 60 80 100 150 200 V
শটকি ব্যারিয়ার ডায়োড ম্যাক্স. গড় সামনের স্রোত আইএফ (এভি) 3 এ
পিক ফরওয়ার্ড তরঙ্গ বর্তমানঃ 8.3ms একক অর্ধ সাইনওয়েভ নামমাত্র লোড উপর সুপারপোজ করা আইএফএসএম 80 এ
সর্বোচ্চ ভিএফ ৩এ (নোট ১) VF 0.5 0.74 0.8 0.9 V
নামমাত্র ডিসি ব্লকিং ভোল্টেজের সর্বোচ্চ ডিসি রিভার্স বর্তমান TJ=২৫°C আইআর 0.2 0.05 mA
  TJ=100°C   20 10
শটকি ব্যারিয়ার ডায়োডের সাধারণ তাপীয় প্রতিরোধ (নোট ২) RθJA 135 °C/W
  (নোট ৩) RθJL 23
অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা

টিজে,

টিএসটিজি

 -55 থেকে +125 -55 থেকে +150 -৬৫ থেকে ১৭৫ °C

নোটঃ1PW=300μsec, 2% ডিউটি সাইকেল সহ পলস টেস্ট।

2FR4 PCB-তে মাউন্ট করা, একপাশের তামা, মিনি প্যাড।

3. FR4 PCB এর উপর মাউন্ট করা, একতরফা তামা, 100cm2 তামা প্যাড এলাকা।









স্কটকি ব্যারিয়ার ডায়োড এসএস৩২বি-এর রেটিং এবং বৈশিষ্ট্যগত বক্ররেখাঃ

ডুমুর1সাধারণ ফরওয়ার্ড বৈশিষ্ট্যঃ

20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ 0



চিত্র ২। সাধারণ বিপরীত বৈশিষ্ট্যঃ

20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ 1





DO-214AA Schottky Barrier Diode SS32B এর প্যাকেজ মাত্রাঃ

 (ইউনিটঃ ইঞ্চি))

20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ 2







প্যাকেজিং তথ্যঃ

পার্ট নম্বর উপাদান প্যাকেজ পরিমাণ প্যাকেজিং বিকল্প
এসএস৩২বি-এসএস৩২০বি SMB/DO-214AA ৩০০০ পিসি প্রতি 13 "প্লাস্টিকের রিল
    ৮০০ পিসি প্রতি ৭ ইঞ্চি প্লাস্টিকের রিল










20VRRM Schottky Barrier Diode SS32B সারফেস মাউন্ট VRMS 14V SMB প্যাকেজ 3
