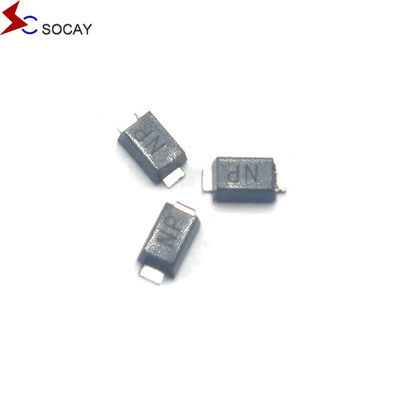

সোকাই টিভিএস ডায়োড এসএমএফ সিরিজ SOD-123 78CA সার্কিট সুরক্ষা ডায়োড 78V 220W ট্রানজিশিয়ান ভোল্টেজ দমনকারী

সোকাই টিভিএস ডায়োড এসএমএফ সিরিজ এসওডি -১২৩ 78 সিএ সার্কিট সুরক্ষা ডায়োড 78 ভি 220 ডাব্লু সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী

DATA SHEET:এসএমএফ সিরিজ_ভি২২১১1.pdf



SMF78CA বর্ণনাঃ
এসএমএফ সিরিজ ট্রানজিয়েন্ট ভোল্টেজ সুপ্রেসর একটি সেমিকন্ডাক্টর ডিভাইস যা সার্জ শোষণের ক্ষমতা রাখে, এর রেসপন্স টাইম অত্যন্ত দ্রুত, ন্যানো সেকেন্ডের নিচে পর্যন্ততাই একবার সার্কিট একটি তাত্ক্ষণিক উচ্চ-শক্তি শক পায় যখন এটি এই শক্তি দমন করতে পারেন, সার্কিট থেকে তাত্ক্ষণিক উচ্চ-বর্তমান, উচ্চ-ভোল্টেজ ক্ল্যাম্পগুলি শোষণ করে, চূড়ান্ত ফলাফলটি পিছনে সরঞ্জাম বা সার্কিটের সুরক্ষা।




SMF78CA স্পেসিফিকেশনঃ

• নিম্ন ফুটোর হার
• একমুখী ও দ্বি-মুখী ইউনিট
• গ্লাস জংশনের জন্য প্যাসিভেটেড গ্লাস
• নিম্ন ইন্ডাকটিভ
• চমৎকার গ্রিপ এবং নিয়ন্ত্রণ ক্ষমতা
• ম্যাট টিন - সীসা মুক্ত
• RoHS মেনে চলুন এবং হ্যালোজেন মুক্ত
• SOD-123 ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড প্যাকেজের সাথে সামঞ্জস্যপূর্ণ - SOD-123
• উপরিভাগে মাউন্ট করা অ্যাপ্লিকেশনগুলিতে বোর্ডের স্থানকে অপ্টিমাইজ করার জন্য ডিজাইন করা হয়েছে
• 200W 10 × 1000μs তরঙ্গরূপ পুনরাবৃত্তি হার (ডিউটি চক্র): 0.01% ডিউটি চক্র
• দ্রুত প্রতিক্রিয়াঃ সাধারণত 0V থেকে VBRmin পর্যন্ত 1.0ps এর কম
• উচ্চ-তাপমাত্রা সোল্ডারঃ 260°C/40 সেকেন্ড ক্ল্যাম্পে
• সাধারণ সর্বোচ্চ তাপমাত্রা সহগ ΔVBR = 0.1% × VBR@25°C×ΔT
• প্লাস্টিকের প্যাকেজিং এর জ্বলনযোগ্যতা ৯৪ ভি-০।
• একটি সাধারণ ব্যর্থতা মোড হল ওভারভোল্টেজ বা ওভারকরেন্টের কারণে শর্ট সার্কিট।
• JEDEC JESD201A টেবিল 4a এবং 4c অনুযায়ী হুইস টেস্ট করা হয়।
• IEC-61000-4-2 ESD 15kV ((বায়ু), 8kV (যোগাযোগ)
• আইইসি ৬১০০০-৪-২ (আইইসি ৮০১-২) ডেটা লাইনের ইএসডি সুরক্ষা
• আইইসি ৬১০০০-৪-৪ (আইইসি ৮০১-৪) ইএফটি ডেটা লাইন সুরক্ষা


SMF78CA অ্যাপ্লিকেশনঃ
টিভিএস ডিভাইসগুলি আই/ও ইন্টারফেস, ভিসিসি বাস এবং টেলিযোগাযোগ, কম্পিউটার, ভোক্তা,এবং শিল্প অ্যাপ্লিকেশন যা আক্রমণ করতে পারে.
