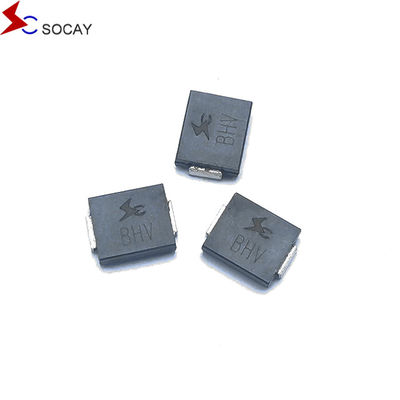

সোকাই টিভিএস ফাস্ট সুইচিং ডায়োড ডো -২১৪এবি ৮.০এসএমডিজে ৮০০০ ডাব্লু ১৪ ভল্ট সারফেস মাউন্ট ট্রানজিশন ভোল্টেজ দমনকারী
DATA SHEET:8.0SMDJ_v2107.1.pdf
| ওজন |
0০.০০৭ আউন্স, ০.২১ গ্রাম |
| |
|
| মামলা |
JEDEC DO-214AB গ্লাসের উপর ছাঁচনির্মাণ প্লাস্টিকের প্যাসিভেটেড জংশন |
| |
|
| মেরুকতা |
রঙিন ব্যান্ডটি ক্যাথোডকে নির্দেশ করে বাইপোলার ব্যতীত |
| |
|
| টার্মিনাল |
ম্যাট টিন-প্লেটেড লিড, জেএসডি 22-বি 102 ডি অনুসারে সোল্ডারযোগ্য |
নির্বাচন পদ্ধতি
1গ্রাহকের পণ্য, অপারেটিং ভোল্টেজ, অ্যাপ্লিকেশন পোর্ট এবং প্রয়োজনীয় সুরক্ষা স্তর নির্ধারণ করতে।
2ডিভাইসের ভিআরডব্লিউএম মান গ্রাহকের সার্কিটে স্বাভাবিক অপারেটিং ভোল্টেজের চেয়ে বেশি বা সমান হতে হবে।
3নিশ্চিত করুন যে VC (ক্ল্যাম্প ভোল্টেজ) মান ব্যাক-এন্ড চিপের সর্বাধিক ভোল্টেজের নিচে।
4অ্যাপ্লিকেশন পোর্ট এবং সুরক্ষা স্তরের উপর ভিত্তি করে উপযুক্ত ডিভাইস প্যাকেজ এবং শক্তি নির্বাচন করুন।
বর্ণনাঃ
৮.০এসএমডিজে সিরিজটি বিশেষভাবে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলিকে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
| পার্ট নম্বর |
চিহ্নিতকরণ |
পেছনে
স্ট্যান্ড-অফ
ভোল্টেজ VRWM (V)
|
বিশ্লেষণ
ভোল্টেজ VBR (V)
@IT
|
পরীক্ষা
বর্তমান
আইটি (এমএ)
|
সর্বাধিক
ক্ল্যাম্পিং
ভোল্টেজ VC @IPP (V)
|
সর্বাধিক
শীর্ষ
নাড়ি
বর্তমান আইপিপি (এ)
|
সর্বাধিক
পেছনে
ফুটো IR
@VRWM (μA)
|
| একক |
বি |
একক |
বি |
MIN |
ম্যাক্স |
| 8.0SMDJ14A |
8.0SMDJ14CA |
৮পিইজি |
৮বিইজি |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
৮পিইএম |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
৮পিইপি |
৮বিইপি |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
৮পিইটি |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
৮পিইভি |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0এসএমডিজে২২সিএ |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
বৈশিষ্ট্যঃ
- গ্লাস প্যাসিভেটেড চিপ
- কম ফুটো
- একক এবং দ্বি-দিকের ইউনিট
- চমৎকার clamping ক্ষমতা
- ৮০০০ ওয়াট 10 × 1000μs তরঙ্গের আকারে সর্বোচ্চ শক্তি ক্ষমতা পুনরাবৃত্তি হার (ডুয়িং চক্র):0০১%
- খুব দ্রুত প্রতিক্রিয়া সময়
- RoHS মেনে চলুন
অ্যাপ্লিকেশনঃ
টেলিযোগাযোগ, কম্পিউটার, শিল্প ও ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনে ব্যবহৃত আই/ও ইন্টারফেস, ভিসিসি বাস এবং অন্যান্য দুর্বল সার্কিটগুলির সুরক্ষার জন্য টিভিএস ডিভাইসগুলি আদর্শ।
| সর্বোচ্চ ক্ষমতা (TA=২৫°C অন্যথায় উল্লেখ না করা হলে) |
| |
| প্যারামিটার |
প্রতীক |
মূল্য |
ইউনিট |
| পিক ইমপ্লাস পাওয়ার ডিসিপেশন 10/1000μs তরঙ্গের সাথে (চিত্র 1) ((নোট 1), (নোট 2) |
পিপিপিএম |
8000 |
ওয়াট |
| 10/1000μs তরঙ্গের সাথে পিক ইমপলস বর্তমান। (নোট 1, চিত্র 3) |
আমিপিপি |
পরবর্তী টেবিল দেখুন |
অ্যাম্পিয়ার |
| T এ অসীম তাপ সিঙ্কে পাওয়ার ডিসিপেশনএল=৭৫°সি |
পিM ((AV) |
6.5 |
ওয়াট |
| পিক ফরোয়ার্ড ওয়েজ স্ট্রিম, ৮.৩ এমএস একক অর্ধ সাইন ওয়েভ (নোট ৩) |
আমিএফএসএম |
300 |
অ্যাম্পিয়ার |
| সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য (নোট 4) |
Vএফ |
3.5/5.0 |
ভোল্টেজ |
| অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। |
টিJ, টিএসটিজি |
-55 থেকে +150 |
°C |
|
নোটঃ
1. অ-পুনরাবৃত্তিকারী বর্তমানের স্পন্দন, চিত্র 3 অনুযায়ী এবং T এর উপরে হ্রাস করা হয়েছেএ= 25°C প্রতি চিত্র 2.
2. প্রতিটি টার্মিনালে 5.0 মিমি x 5.0 মিমি (0.03 মিমি পুরু) তামার প্যাডে মাউন্ট করা হয়।
3. ৮.৩ এমএস একক অর্ধ-সাইন-ওয়েভ, অথবা সমতুল্য বর্গাকার তরঙ্গ, ডিউটি সাইকেল = প্রতি মিনিটে সর্বোচ্চ ৪ টি ইমপলস।
4. ভিএফ< 3.5V V এর জন্যBR< ২০০ ভোল্ট এবং ভিএফ< ৬.৫ ভোল্টBR> ২০১ ভোল্ট।
|
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার চাইতে পারি?
উত্তরঃ হ্যাঁ, আমরা মান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডার স্বাগত জানাই। মিশ্র নমুনাও গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কত?
উত্তরঃ নমুনা উৎপাদন করতে ১ দিন সময় লাগে, কিন্তু অর্ডার পরিমাণের জন্য ১-২ সপ্তাহ সময় লাগে।
প্রশ্ন ৩। আপনার কি MOQ আছে?
একটিঃ MOQ পণ্যের ধরন উপর নির্ভর করে, নমুনা চেকিং জন্য 1pc উপলব্ধ
প্রশ্ন ৪। পণ্যগুলি কীভাবে প্রেরণ করা হয় এবং আনুমানিক বিতরণ সময় কত?
উত্তরঃ আমরা সাধারণত শিপিংয়ের জন্য ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি ব্যবহার করি, আনুমানিক ডেলিভারি সময় 3-5 দিন। এয়ারলাইন এবং সমুদ্র পরিবহনও উপলব্ধ।
প্রশ্ন-৫: অর্ডার কিভাবে পাঠানো হয়?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন 6: আপনি কি আপনার পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের সমস্ত পণ্যের জন্য ২-৫ বছরের ওয়ারেন্টি দিই।
