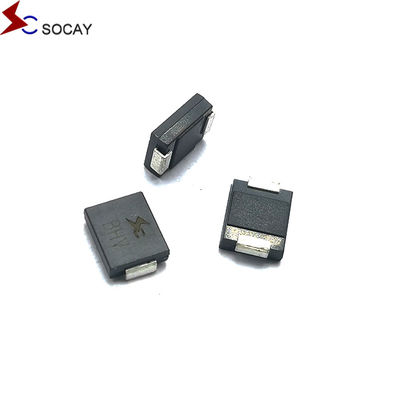

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী

500 পিসি
MOQ
negotiable
মূল্য
সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
8.0SMDJ22CA কীওয়ার্ড: টিভিএস ডায়োড
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (মিনিট): 22.২০ ভোল্ট
8.0SMDJ22CA Vbr@It (সর্বোচ্চ): 24.৫০ ভোল্ট
8.0SMDJ22CA এটা: 1mA
8.0SMDJ22CA Vc@Ipp: 32.4V
8.0SMDJ22CA Ipp: 249.38A
8.0SMDJ22CA Ir@Vrwm: 5μA
8.0SMDJ22CA স্টোরেজ তাপমাত্রা পরিসীমা: -55 থেকে +150 ℃
বিশেষভাবে তুলে ধরা:

8.0SMDJ22CA

,

বিডাইরেকশনাল টিভিএস ডায়োড

,

উপরিভাগে মাউন্ট করা টিভিএস ডায়োড
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: UL,REACH,RoHS,ISO
মডেল নম্বার: 8.0SMDJ22CA
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
প্যাকেজিং বিবরণ: টেপ রিল, বাল্ক
ডেলিভারি সময়: 1-3 সপ্তাহ
পণ্যের বর্ণনা

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী



DATA SHEET:8.0SMDJ_v2107.1.pdf





ওজন 0০.০০৭ আউন্স, ০.২১ গ্রাম

মামলা JEDEC DO-214AB গ্লাসের উপর ছাঁচনির্মাণ প্লাস্টিকের প্যাসিভেটেড জংশন

মেরুকতা রঙিন ব্যান্ডটি ক্যাথোডকে নির্দেশ করে বাইপোলার ব্যতীত

টার্মিনাল ম্যাট টিন-প্লেটেড লিড, জেএসডি 22-বি 102 ডি অনুসারে সোল্ডারযোগ্য



নির্বাচন পদ্ধতি

1গ্রাহকের পণ্য, অপারেটিং ভোল্টেজ, অ্যাপ্লিকেশন পোর্ট এবং প্রয়োজনীয় সুরক্ষা স্তর নির্ধারণ করতে, নিশ্চিত করুন যে ভিআরডব্লিউএম

2. মান গ্রাহকের সার্কিটের স্বাভাবিক অপারেটিং ভোল্টেজের চেয়ে বেশি বা সমান,নিশ্চিত করুন যে ডিভাইসের VRWM মান গ্রাহকের সার্কিটের স্বাভাবিক অপারেটিং ভোল্টেজের চেয়ে বেশি বা সমান.

3এটাও নিশ্চিত করা গুরুত্বপূর্ণ যে VC (ক্ল্যাম্প ভোল্টেজ) মানটি ব্যাক-এন্ড চিপের সর্বাধিক ভোল্টেজের চেয়ে কম বা সমান।

4. অ্যাপ্লিকেশন পোর্ট এবং সুরক্ষা স্তরের উপর ভিত্তি করে, উপযুক্ত প্যাকেজ এবং পাওয়ার রেটিং নির্বাচন করুন।



8.0এসএমডিজে২২সিএ বর্ণনাঃ

৮.০এসএমডিজে সিরিজটি বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টের কারণে ভোল্টেজ ট্রানজিশান্ট থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলির সুরক্ষার জন্য ডিজাইন করা হয়েছে।




পার্ট নম্বর চিহ্নিতকরণ

পেছনে
স্ট্যান্ড-অফ
ভোল্টেজ VRWM (V)

বিশ্লেষণ
ভোল্টেজ VBR (V)
@IT

পরীক্ষা
বর্তমান
আইটি (এমএ)

সর্বাধিক
ক্ল্যাম্পিং
ভোল্টেজ VC @IPP (V)

সর্বাধিক
শীর্ষ
নাড়ি
বর্তমান আইপিপি (এ)

সর্বাধিক
পেছনে
ফুটো IR
@VRWM (μA)
একক বি একক বি MIN ম্যাক্স
8.0SMDJ14A 8.0SMDJ14CA ৮পিইজি ৮বিইজি 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA ৮পিইএম 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA ৮পিইপি ৮বিইপি 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA ৮পিইটি 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA ৮পিইভি 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0এসএমডিজে২২সিএ 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA ৮পিএফজি 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA ৮পিএফকে 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA ৮পিএফএম 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA ৮পিএফপি ৮বিইপি 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA ৮পিএফআর ৮বিএফআর 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA বৈশিষ্ট্যঃ



  • কম ফুটো হার।
  • গ্লাস প্যাসিভেশন সহ চিপ
  • একক এবং দ্বি-দিকের ইউনিট
  • চমৎকার ক্ষমতা নিচে clamping.
  • দ্রুত প্রতিক্রিয়া সময়
  • RoHS সম্মতি
  • ডিভাইসটি একটি 10 × 1000μs তরঙ্গরূপ ব্যবহার করার সময় 0.01% এর পুনরাবৃত্তি হার (ডিউটি চক্র) সহ 8000W এর একটি শীর্ষ শক্তি ক্ষমতা রয়েছে।





8.০এসএমডিজে২২সিএ অ্যাপ্লিকেশনঃ

টিভিএস ডিভাইসগুলি আই / ও ইন্টারফেস, ভিসিসি বাস এবং টেলিযোগাযোগ, কম্পিউটার, শিল্প এবং ভোক্তা ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত অন্যান্য দুর্বল সার্কিটগুলি সুরক্ষার জন্য উপযুক্ত।



সর্বোচ্চ ক্ষমতা (TA=২৫°C অন্যথায় উল্লেখ না করা হলে)

প্যারামিটার প্রতীক মূল্য ইউনিট
পিক ইমপ্লাস পাওয়ার ডিসিপেশন 10/1000μs তরঙ্গের সাথে (চিত্র 1) ((নোট 1), (নোট 2) পিপিপিএম 8000 ওয়াট
10/1000μs তরঙ্গের সাথে পিক ইমপলস বর্তমান। (নোট 1, চিত্র 3) আমিপিপি পরবর্তী টেবিল দেখুন অ্যাম্পিয়ার
T এ অসীম তাপ সিঙ্কে পাওয়ার ডিসিপেশনএল=৭৫°সি পিM ((AV) 6.5 ওয়াট
পিক ফরোয়ার্ড ওয়েজ স্ট্রিম, ৮.৩ এমএস একক অর্ধ সাইন ওয়েভ (নোট ৩) আমিএফএসএম 300 অ্যাম্পিয়ার
সর্বাধিক তাত্ক্ষণিক সামনের ভোল্টেজ 25A শুধুমাত্র একমুখী জন্য (নোট 4) Vএফ 3.5/5.0 ভোল্টেজ
অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা পরিসীমা। টিJ, টিএসটিজি -55 থেকে +150 °C

নোটঃ

1. অ-পুনরাবৃত্তিকারী বর্তমানের স্পন্দন, চিত্র 3 অনুযায়ী এবং T এর উপরে হ্রাস করা হয়েছেএ= 25°C প্রতি চিত্র 2.

2. প্রতিটি টার্মিনালে 5.0 মিমি x 5.0 মিমি (0.03 মিমি পুরু) তামার প্যাডে মাউন্ট করা হয়।

3. ৮.৩ এমএস একক অর্ধ-সাইন-ওয়েভ, অথবা সমতুল্য বর্গাকার তরঙ্গ, ডিউটি সাইকেল = প্রতি মিনিটে সর্বোচ্চ ৪ টি ইমপলস।

4. ভিএফ< 3.5V V এর জন্যBR< ২০০ ভোল্ট এবং ভিএফ< ৬.৫ ভোল্টBR> ২০১ ভোল্ট।





সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 0

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 1

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 2



সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 3



সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 4



সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 5

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 6

সোকাই টিভিএস বাইডাইরেকশনাল টিভিএস ডায়োড 8.0এসএমডিজে এসএমসি 22 ভি 8000 ডাব্লু সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী 7
