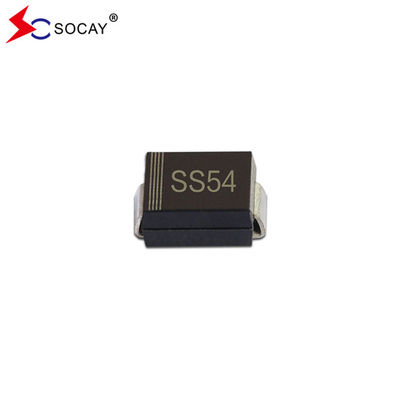

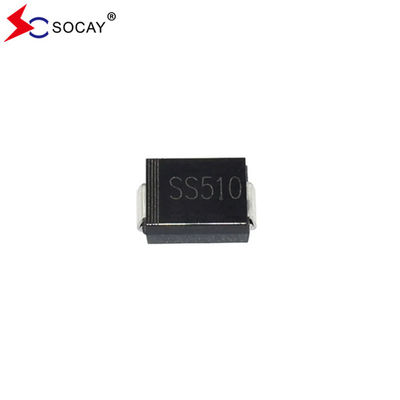

ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ

3000 পিসি
MOQ
negotiable
মূল্য
ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
সংশোধনকারীর নাম: স্কটকি ব্যারিয়ার রেকটিফায়ার
সংশোধক প্যাকেজ: DO-214AA/SMB
Rectifiers Max. রেকটিফায়ার ম্যাক্স। VRRM ভিআরআরএম: 40V
সর্বোচ্চ VRMS: 28V
Component Max. উপাদান সর্বোচ্চ. VDC ভিডিসি: 40V
Max. সর্বোচ্চ VF at 5A 5A এ VF: 0.55V
25℃ এ IR: 1.0mA
100℃ এ IR: 50mA
বিশেষভাবে তুলে ধরা:

এসএস৫৪বি

,

SS54B শটকি বাধা সংশোধনকারী
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: এসএস৫৪বি
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

ভিআরআরএম 40 ভোল্ট এসএস 54 বি শটকি বাধা সংশোধনকারী 0.55 ভোল্ট সামনের ভোল্টেজ শটকি ডায়োড



শটকি বাধা সংশোধনকারী DATASHEET:SS52B~SS520B ((SMB)_v2205.1.pdf





VRRM 40V SS54B Schottky বৈশিষ্ট্যঃ

  • ধাতব সিলিকন জংশন, বেশিরভাগ ক্যারিয়ার কন্ডাকশন
  • উপরিভাগে মাউন্ট করা অ্যাপ্লিকেশনের জন্য
  • কম শক্তি ক্ষতি, উচ্চ দক্ষতা
  • উচ্চ সামনের প্রবাহের ক্ষমতা
  • SS54B নিম্ন ভোল্টেজ, উচ্চ ফ্রিকোয়েন্সি ইনভার্টার, ফ্রি হুইলিং এবং মেরুতা সুরক্ষা অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য



ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি শটকি মেকানিক্যাল ডেটা নিম্নরূপঃ

  • এসএস৫৪বি কেসঃ এসএমবি
  • টার্মিনালঃ মিল-এসটিডি-৭৫০ অনুযায়ী সোল্ডারযোগ্য, পদ্ধতি ২০২৬

  • ওজনঃ ০.১ গ্রাম / ০.০০৩৪ ওনস





স্কটকি ব্যারিয়ার রেক্টিফায়ার SS52B এর বৈদ্যুতিক এবং তাপীয় বৈশিষ্ট্যঃ

প্যারামিটার প্রতীক এস এস ৫২ বি এসএস৫৪বি এসএস৫৬বি এসএস৫৮বি এস এস ৫১০ বি এস এস ৫১২ বি এসএস৫১৫বি এস এস ৫২০ বি ইউনিট
সর্বাধিক VRRM মান ভিআরআরএম 20 40 60 80 100 120 150 200 V
শটকি বাধা সংশোধনকারী সর্বোচ্চ. আরএমএস ভোল্টেজ ভিআরএমএস 14 28 42 56 70 84 105 140 V
সর্বাধিক. ডিসি ব্লকিং ভোল্টেজ ভিডিসি 20 40 60 80 100 120 150 200 V
সর্বাধিক. গড় সামনের স্রোত আইএফ (এভি) 5.0 এ

পিক ফরওয়ার্ড ওভারেজ কারেন্ট,8.3ms

একক অর্ধ-সাইন-ওয়েভ সুপারইম্পোজড

নামমাত্র লোড (জেডিইসি পদ্ধতি)



 আইএফএসএম 100 এ
শটকি বাধা সংশোধনকারী ম্যাক্স ভিএফ 5 এ এ VF 0.55 0.70 0.85 V

নামমাত্র ডিসি রিভার্স ভোল্টেজের সর্বোচ্চ আইআর

 তা=২৫°সি আইআর

1.0

50

0.3

25

 mA
  Ta=100°C
টাইপ. জংশন ক্যাপাসিটি ((1) সিজে 500 300 পিএফ
তাপীয় প্রতিরোধের ধরন (২) RθJA 50 °C/W
অপারেটিং জংশন তাপমাত্রা পরিসীমা টিজে -55 থেকে +150 °C
স্টোরেজ তাপমাত্রা পরিসীমা টিএসটিজি -55 থেকে +150 °C

নোটঃ1. 1MHz এ পরিমাপ করা হয় এবং 4V DC এর বিপরীত ভোল্টেজ প্রয়োগ করা হয়।

2পিসিবি ২.০ "এক্স ২.০" (৫ এক্স ৫ সেমি) তামার প্যাডের সাথে মাউন্ট করা হয়েছে।











শটকি বাধা সংশোধনকারী SS52B রেটিং এবং বৈশিষ্ট্যগত কার্ভঃ

চিত্র ১। এসএস৫২বি ফরওয়ার্ড কারেন্ট ডিরেটিং কার্ভঃ

ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ 0



চিত্র ২। এসএস৫২বি সাধারণপেছনে বৈশিষ্ট্যs:

ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ 1





শটকি বাধা সংশোধনকারী SS52B SMB প্যাকেজ মাত্রাঃ

প্লাস্টিকের প্যাকেজ মাউন্ট করা হয়েছে; ২টি লিড

ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ 2

প্রতীক মিমি মিলি
  মিনিট। ম্যাক্স. মিনিট। ম্যাক্স.
এ 2.13 2.46 84 97
ই 4.06 4.70 160 185
ডি 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
এল 0.8 1.5 32 59
সি 0.152 0.305 6 12
b 1.9 2.2 75 87





প্যাকেজিং তথ্যঃ

পার্ট নম্বর উপাদান প্যাকেজ পরিমাণ
এসএস৫২বি-এসএস৫২০বি ক্ষুদ্র ও মাঝারি শিল্প ৩০০০ পিসি









ভিআরআরএম ৪০ ভোল্ট এসএস৫৪বি এসএস৫১০বি ১০০ ভিআরআরএম শটকি বাধা সংশোধনকারী ০.৫৫ ভোল্ট সামনের ভোল্টেজ 3
