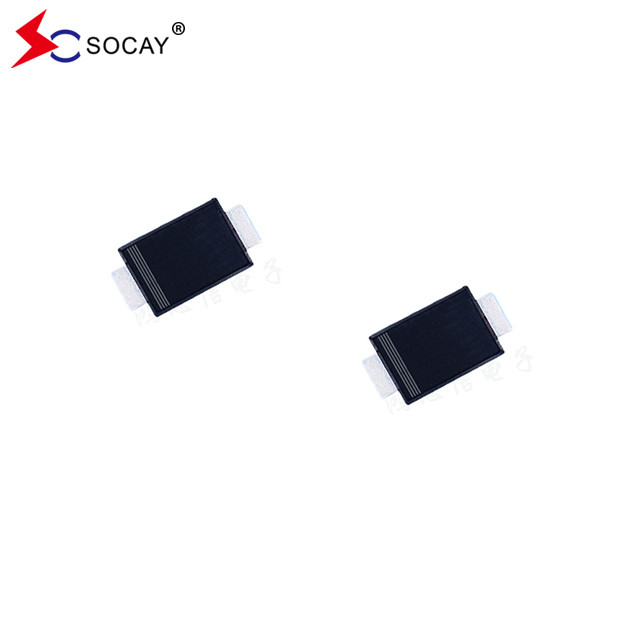

১৫০ ভোল্ট শটকি ব্যারিয়ার ডায়োড এসবিডি১১৫ডি১ ৩০ মাইক্রো এ বিপরীত ফুটো প্রবাহ

পণ্যের বর্ণনাঃ

শটকি ব্যারিয়ার ডায়োড একটি ধরনের ডায়োড যা একটি ধাতু-অর্ধপরিবাহী জংশন দিয়ে গঠিত। এই জংশনে একটি সাধারণ ডায়োডের তুলনায় কম সামনের ভোল্টেজ ড্রপ রয়েছে,এটি কম ভোল্টেজ অ্যাপ্লিকেশনে ব্যবহারের জন্য আদর্শ করে তোলেএই ডায়োডের জন্য IF=1A এ সর্বাধিক ফরওয়ার্ড ভোল্টেজ 0.85V।

শটকি ব্যারিয়ার ডায়োডের ভিআর = 0 ভি তে 85 পিএফ এর একটি সাধারণ জংশন ক্যাপাসিট্যান্স রেটিং রয়েছে। এই রেটিংটি ডায়োডের জংশনে সঞ্চিত হতে পারে এমন চার্জের পরিমাণ নির্দেশ করে।এই বৈশিষ্ট্যটি উচ্চ-ফ্রিকোয়েন্সি সার্কিটগুলিতে গুরুত্বপূর্ণ যেখানে ডায়োডের ক্যাপাসিট্যান্স সার্কিটের কর্মক্ষমতাকে প্রভাবিত করতে পারে.

স্কটকি ব্যারিয়ার ডায়োড পাওয়ার সাপ্লাই, ভোল্টেজ নিয়ন্ত্রক এবং ব্যাটারি চার্জার সহ বিস্তৃত বৈদ্যুতিন সার্কিটগুলিতে ব্যবহারের জন্য উপযুক্ত।ডায়োডের নিম্ন সামনের ভোল্টেজ ড্রপ এবং দ্রুত স্যুইচিং গতি এটি উচ্চ দক্ষতা এবং দ্রুত প্রতিক্রিয়া সময় প্রয়োজন সার্কিট ব্যবহারের জন্য আদর্শ করে তোলে.

এই ডায়োডের অপারেটিং জংশন তাপমাত্রা এবং স্টোরেজ তাপমাত্রা পরিসীমা -৫৫ থেকে +১৫০° সেলসিয়াস।এই তাপমাত্রা পরিসীমা তাপমাত্রা পরিসীমা নির্দেশ করে যে ডায়োড ক্ষতিগ্রস্ত না হয়ে কাজ করতে পারেনএটি নিশ্চিত করা গুরুত্বপূর্ণ যে ডায়োডটি এই পরিসরের বাইরে তাপমাত্রার সংস্পর্শে আসে না।

সংক্ষেপে, সারফেস মাউন্ট শটকি ব্যারিয়ার রেক্টিফায়ার একটি ধরণের লো ভোল্টেজ রেক্টিফায়ার ডায়োড যা ইলেকট্রনিক সার্কিটে ব্যবহৃত হয়।এই ডায়োড সর্বোচ্চ DC ব্লকিং ভোল্টেজ 150V এবং 1A এর একটি গড় সংশোধন বর্তমান সঙ্গে কাজ করেডায়োডের একটি সর্বোচ্চ ফরওয়ার্ড ভোল্টেজ IF=1A এ 0.85V এবং একটি সাধারণ জংশন ক্যাপাসিটেন্স রেটিং VR=0V এ 85pF।ডায়োডের অপারেটিং জংশন তাপমাত্রা এবং স্টোরেজ তাপমাত্রা পরিসীমা -55 থেকে +150 °C, যা এটিকে বিভিন্ন ইলেকট্রনিক সার্কিটে ব্যবহারের জন্য উপযুক্ত করে তোলে।

বৈশিষ্ট্যঃ

• পণ্যের নাম: Schottky Barrier Diode
• উচ্চ সামনের ঢেউ বর্তমান সেমিকন্ডাক্টর
• নিম্ন ভোল্টেজ সংশোধনকারী ডায়োড
• আইএফ=১এ এ সর্বাধিক সামনের ভোল্টেজঃ ০.৮৫ভোল্ট
• সর্বাধিক RMS ভোল্টেজঃ 105V
• গড় সংশোধিত বর্তমানঃ 1A
• VR=0V এ সাধারণ জংশন ক্যাপাসিট্যান্স রেটিংঃ 85pF
• ভিআরআরএম এ বিপরীত ফুটো বর্তমানঃ 30μA
• ডায়োড

টেকনিক্যাল প্যারামিটারঃ

এই পণ্যটি একটি উচ্চ অগ্রগতি প্রবাহের বর্তমানের সাথে একটি ইলেক্ট্রোস্ট্যাটিক ডায়োড সেমিকন্ডাক্টর।

অ্যাপ্লিকেশনঃ

SBD115D1 একটি ব্রিজ রাইটাইফায়ার ডায়োড যা পাওয়ার সাপ্লাই, ব্যাটারি চার্জার এবং ইনভার্টার সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। সর্বোচ্চ ডিসি ব্লকিং ভোল্টেজ 150 ভি,ডায়োডটি কম ভোল্টেজ সার্কিটকে দক্ষতার সাথে পরিচালনা করতে সক্ষম.

ডায়োডের একটি কম বিপরীত ফুটো প্রবাহ 30μA এবং 1A এর একটি গড় সংশোধন প্রবাহ রয়েছে, এটি কম ভোল্টেজ সংশোধন অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে।IF=1A এ সর্বাধিক সামনের ভোল্টেজ হল 0.85V, অপারেশন চলাকালীন কম শক্তি ক্ষতি নিশ্চিত করে।

ভিআর=০ ভোল্ট এ সাধারণ জংশন ক্যাপাসিটেন্স রেটিং 85 পিএফ, যা ডায়োডকে উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।SBD115D1 হল নিম্ন ভোল্টেজ সংশোধন অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান যা একটি কম সামনের ভোল্টেজ ড্রপ এবং কম শক্তি ক্ষতির প্রয়োজন.

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োডের ব্র্যান্ড নাম কি?

উঃ এই শটকি ব্যারিয়ার ডায়োডের ব্র্যান্ড নাম Socay।

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োডের মডেল নাম্বার কি?

উত্তরঃ এই শটকি ব্যারিয়ার ডায়োডের মডেল নম্বর SBD115D1।

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োড কোথায় তৈরি হয়?

উত্তর: এই শটকি ব্যারিয়ার ডায়োড তৈরি হয় চীনের শেনঝেন শহরে।

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োডের কি সার্টিফিকেশন আছে?

উত্তর: এই শটকি ব্যারিয়ার ডায়োডের REACH, RoHS, এবং ISO সার্টিফিকেশন আছে।

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োডের জন্য ন্যূনতম অর্ডার পরিমাণ কত?

উত্তরঃ এই শটকি ব্যারিয়ার ডায়োডের জন্য ন্যূনতম অর্ডার পরিমাণ 3000PCS/REEL।

প্রশ্ন: এই শটকি ব্যারিয়ার ডায়োড কিভাবে প্যাকেজ করা হয়?

উত্তর: এই শটকি ব্যারিয়ার ডায়োডটি ৭ ইঞ্চি প্লাস্টিকের রিলের মধ্যে প্যাকেজ করা আছে।
