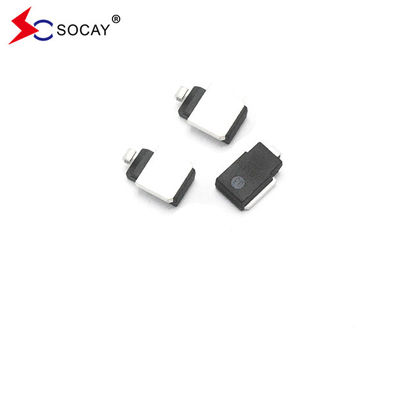

সারফেস মাউন্ট ট্রানজিয়েন্ট ভোল্টেজ দমনকারী SM8S26AG RoHS সম্মত

সারফেস মাউন্ট ট্রান্সিয়েন্ট ট্রান্সিয়েন্ট ভোল্টেজ দমনকারী SM8S26AG, RoHS সম্মত

DATA SHEET:SM8SXXG সিরিজ_v2309.1.pdf

বর্ণনাঃ

SM8S সিরিজটি বিশেষভাবে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলি রক্ষা করার জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্যঃ

অপ্টিমাইজড গ্লাস প্যাসিভেটেড চিপ।

টি_J=১৭৫ ডিগ্রি সেলসিয়াস ক্ষমতা উচ্চ নির্ভরযোগ্যতা এবং অটোমোটিভ প্রয়োজনীয়তার জন্য উপযুক্ত।

৬৬০০ ওয়াট পিক ইমপ্লাস পাওয়ার ক্ষমতা ১০/১০০০μs তরঙ্গের সাথে, পুনরাবৃত্তি হার (ডুয়িং সাইকেল): ০.০১%।

ISO7637-2 5a/5b এবং ISO 16750 লোড ডাম্প টেস্ট পূরণ করুন (পরীক্ষার অবস্থার উপর নির্ভর করে পরিবর্তিত হয়) ।

AEC-Q101 যোগ্যতা পূরণ করুন।

কম ফুটো প্রবাহ।

নিম্ন সামনের ভোল্টেজ ড্রপ.

চমৎকার ক্ল্যাম্পিং ক্ষমতা।

খুব দ্রুত প্রতিক্রিয়া সময়.

রোএইচএস মেনে চলুন।

পণ্যের বৈশিষ্ট্যঃ

1. উচ্চ নির্ভরযোগ্যতা, অটোমোটিভ স্ট্যান্ডার্ড AEC-Q101 সার্টিফিকেশন মেনে চলতে;

2. ISO 7637-2-5a লোড ডাম্প টেস্ট মেনে চলুন (বিস্তারিত জন্য মডেল এবং পরীক্ষার স্তর দেখুন);

3. গ্লাস প্যাসিভেটেড চিপ;

4. নিম্ন অবশিষ্ট চাপ এবং কম ফুটো প্রবাহ;

5. দ্রুত প্রতিক্রিয়া সময়;

6. সম্পূর্ণ প্যাকেজ টাইপ এবং বাজারে অধিকাংশ সুরক্ষা উপাদান সঙ্গে সামঞ্জস্যপূর্ণ;

অ্যাপ্লিকেশন এলাকাঃ

1. গাড়ি বিনোদন সিস্টেম

2. গাড়ি নেভিগেশন সিস্টেম এবং ড্রাইভিং রেকর্ডার

3র্যাডারের পেছনে

4. গাড়ির পাওয়ার সাপ্লাই

5. গাড়ির গরম সিট কুশন

6চুরির বিরুদ্ধে ডিভাইস

7. গাড়ির ম্যাসেজ কুশন

8গাড়ির এমপি৩ প্লেয়ার

9. যানবাহনের মোটর নিয়ন্ত্রণ ব্যবস্থা

টিভিএস ডায়োড সম্পর্কে

টিভিএস নামে পরিচিত, এটি একটি ডায়োডের আকারে একটি উচ্চ-কার্যকারিতা সার্কিট সুরক্ষা ডিভাইস। যখন টিভিএস ডায়োডের দুটি মেরু বিপরীত ক্ষণস্থায়ী উচ্চ শক্তি দ্বারা প্রভাবিত হয়,এটা 10-12 সেকেন্ডের গতিতে কম প্রতিবন্ধকতা মধ্যে দুই মেরু মধ্যে উচ্চ প্রতিবন্ধকতা পরিবর্তন করতে পারেন, বেশ কিছু কিলোওয়াট পর্যন্ত উত্তাপ ক্ষমতা শোষণ, দুই মেরু কারণ তাদের মধ্যে ভোল্টেজ একটি পূর্বনির্ধারিত মান এ clamped হয়,বৈদ্যুতিন সার্কিটগুলিতে বিভিন্ন সার্জ ইমপলসের ক্ষতি থেকে নির্ভুল উপাদানগুলি কার্যকরভাবে রক্ষা করেবিশেষ করে, এর নিম্নলিখিত তিনটি বৈশিষ্ট্য রয়েছেঃ ১. সিগন্যাল এবং পাওয়ার লাইনগুলিতে টিভিএস ডায়োড যুক্ত করা মাইক্রোপ্রসেসর বা মাইক্রোকন্ট্রোলারগুলিকে তাত্ক্ষণিক ওভারজেড থেকে প্রতিরোধ করতে পারে,যেমন ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ প্রভাব2. ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ প্রভাব 10,000V এবং 60A এর বেশি ইমপ্লান্ট মুক্তি দিতে পারে এবং 10ms পর্যন্ত স্থায়ী হতে পারে;যখন সাধারণ টিটিএল ডিভাইসগুলি 30ms এর বেশি 10V পালসের মুখোমুখি হলে ক্ষতিগ্রস্থ হবে. টিভিএস ডায়োড ব্যবহার কার্যকরভাবে ধাক্কা শোষণ করতে পারে যা ডিভাইস ক্ষতি হতে পারে এবং বাসগুলির মধ্যে স্যুইচিং দ্বারা সৃষ্ট হস্তক্ষেপ (Crosstalk) নির্মূল করতে পারে।সিগন্যাল লাইন এবং গ্রাউন্ডের মধ্যে টিভিএস ডায়োড স্থাপন করা অপ্রয়োজনীয় গোলমালের দ্বারা ডেটা এবং নিয়ন্ত্রণ বাসগুলিকে প্রভাবিত হতে বাধা দিতে পারে.
