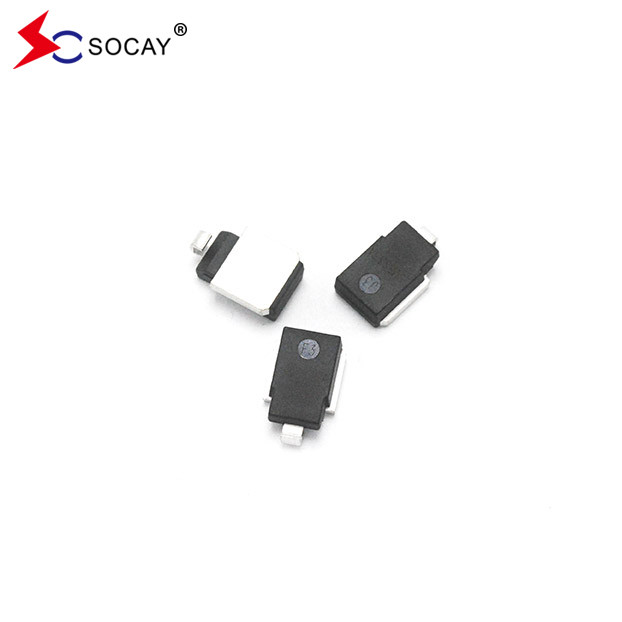

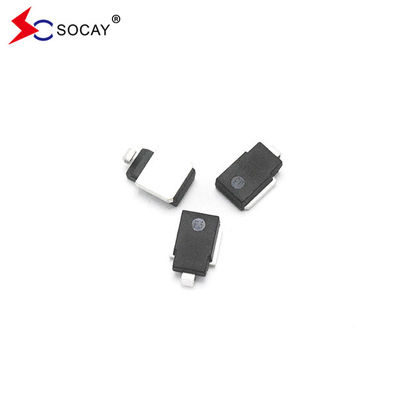

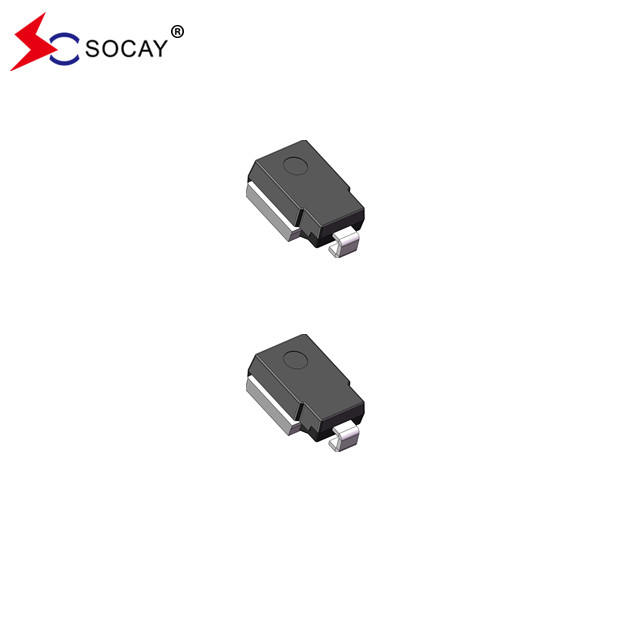

22V অটোমোটিভ প্রোটেকশন TVS SM8S22AG, ISO7637-2 5a/5b এবং ISO 16750 লোড ডাম্প টেস্ট পূরণ করে
DATA SHEET:SM8SXXG সিরিজ_v2309.1.pdf
বৈশিষ্ট্যঃ
অপ্টিমাইজড গ্লাস প্যাসিভেটেড চিপ।
টিJ=১৭৫ ডিগ্রি সেলসিয়াস ক্ষমতা উচ্চ নির্ভরযোগ্যতা এবং অটোমোটিভ প্রয়োজনীয়তার জন্য উপযুক্ত।
৬৬০০ ওয়াট পিক ইমপ্লাস পাওয়ার ক্ষমতা ১০/১০০০μs তরঙ্গের সাথে, পুনরাবৃত্তি হার (ডুয়িং সাইকেল): ০.০১%।
ISO7637-2 5a/5b এবং ISO 16750 লোড ডাম্প টেস্ট পূরণ করুন (পরীক্ষার অবস্থার উপর নির্ভর করে পরিবর্তিত হয়) ।
AEC-Q101 যোগ্যতা পূরণ করুন।
কম ফুটো প্রবাহ।
নিম্ন সামনের ভোল্টেজ ড্রপ.
চমৎকার ক্ল্যাম্পিং ক্ষমতা।
খুব দ্রুত প্রতিক্রিয়া সময়.
রোএইচএস মেনে চলুন।
বর্ণনাঃ
SM8S সিরিজটি বিশেষভাবে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলি রক্ষা করার জন্য ডিজাইন করা হয়েছে।
| পার্ট নম্বর |
কাজের শিখর
পেছনে
ভোল্টেজ VRWM
(V)
|
বিশ্লেষণ
ভোল্টেজ
VBR (V)
|
পরীক্ষার বর্তমান
আমিটি
(এমএ)
|
সর্বাধিক বিপরীত ফাঁস আমিR @VRWM
(μA)
|
সর্বাধিক
আমিR@VRWMটিJ=১৭৫°C
(μA)
|
সর্বাধিক বিপরীতমুখীঢেউবর্তমান
আমিপিপি(A)①
|
সর্বাধিক ক্ল্যাম্পিং ভোল্টেজ
Vসি @আমিপিপি
(V)
|
| একক |
বি |
|
এমভিতরে. |
এমঅক্ষ. |
|
|
|
|
|
| SM8S22AG |
SM8S22CAG |
22.0 |
24.4 |
26.9 |
5.0 |
10 |
150 |
186 |
35.5 |
| SM8S24AG |
SM8S24CAG |
24.0 |
26.7 |
29.5 |
5.0 |
10 |
150 |
170 |
38.9 |
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
| SM8S28AG |
SM8S28CAG |
28.0 |
31.1 |
34.4 |
5.0 |
10 |
150 |
145 |
45.4 |
| SM8S30AG |
SM8S30CAG |
30.0 |
33.3 |
36.8 |
5.0 |
10 |
150 |
136 |
48.4 |
| SM8S33AG |
SM8S33CAG |
33.0 |
36.7 |
40.6 |
5.0 |
10 |
150 |
124 |
53.3 |
| SM8S36AG |
SM8S36CAG |
36.0 |
40.0 |
44.2 |
5.0 |
10 |
150 |
114 |
58.1 |
| SM8S40AG |
SM8S40CAG |
40.0 |
44.4 |
49.1 |
5.0 |
10 |
150 |
102 |
64.5 |
| SM8S43AG |
SM8S43CAG |
43.0 |
47.8 |
52.8 |
5.0 |
10 |
150 |
95.1 |
69.4 |
| SM8S45AG |
SM8S45CAG |
45.0 |
50.0 |
55.3 |
5.0 |
10 |
150 |
90.8 |
72.7 |
| SM8S48AG |
SM8S48CAG |
48.0 |
53.3 |
58.9 |
5.0 |
10 |
150 |
85.3 |
77.4 |
| SM8S51AG |
SM8S51CAG |
51.0 |
56.7 |
62.7 |
5.0 |
10 |
150 |
80.1 |
82.4 |
| SM8S54AG |
SM8S54CAG |
54.0 |
60.0 |
66.3 |
5.0 |
10 |
150 |
75.8 |
87.1 |
| SM8S58AG |
SM8S58CAG |
58.0 |
64.4 |
71.2 |
5.0 |
10 |
150 |
70.5 |
93.6 |
| SM8S60AG |
SM8S60CAG |
60.0 |
66.7 |
73.7 |
5.0 |
10 |
150 |
68.2 |
96.8 |
| SM8S64AG |
SM8S64CAG |
64.0 |
71.1 |
78.6 |
5.0 |
10 |
150 |
64.1 |
103.0 |
| SM8S70AG |
SM8S70CAG |
70.0 |
77.8 |
86.0 |
5.0 |
10 |
150 |
58.4 |
113.0 |
| SM8S75AG |
SM8S75CAG |
75.0 |
83.3 |
92.1 |
5.0 |
10 |
150 |
54.5 |
121.0 |
| SM8S78AG |
SM8S78CAG |
78.0 |
86.7 |
95.8 |
5.0 |
10 |
150 |
52.4 |
126.0 |
| SM8S85AG |
SM8S85CAG |
85.0 |
94.4 |
104.0 |
5.0 |
10 |
150 |
48.2 |
137.0 |
|
নোটঃ
1.সার্জ বর্তমান তরঙ্গরূপ 10/1000μS তরঙ্গরূপ সংজ্ঞায়িত করা হয়।
2.সব ধরনের জন্য সর্বোচ্চ Vএফ= ১.৮ ভোল্টএফ= 100 একটি 8.3 মিমি একক অর্ধ-সাইনস তরঙ্গ বা সমতুল্য বর্গ তরঙ্গ, কাজ চক্র = প্রতি 4 পালস উপর পরিমাপ
মিনিট সর্বোচ্চ.
|
প্রয়োগঃ
অটোমোটিভ সুরক্ষা।
সার্কিট সুরক্ষার সারসংক্ষেপ
ক্ষতিকারক বৈদ্যুতিক ঘটনা যেমন অস্থায়ী ভোল্টেজ বা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) প্রায়শই সার্কিটগুলিতে ঘটে। আইসি সার্কিটগুলি সঠিকভাবে সুরক্ষিত করার জন্য,TVS ডিভাইসগুলি ওভারভোল্টেজ এবং ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ সুরক্ষার জন্য সার্কিটগুলিতে ব্যবহার করা যেতে পারেট্রানজিশিয়ান্ট সুপ্রেসন ডায়োড (টিভিএস), যাকে ক্ল্যাম্পিং ডায়োডও বলা হয়, এটি একটি উচ্চ-কার্যকারিতা সার্কিট সুরক্ষা ডিভাইস যা সাধারণত আন্তর্জাতিকভাবে ব্যবহৃত হয়।এটি তাত্ক্ষণিকভাবে বেশ কয়েকটি কিলোওয়াট পর্যন্ত জোয়ার শক্তি শোষণ করতে পারে এবং উচ্চ-শক্তির বড় pulses প্রতিরোধ করতে পারেসাধারণত, টিভিএস টিউবগুলি সার্কিটে সমান্তরালভাবে সংযুক্ত থাকে। যখন গাড়ি চালানোর সময় একটি বড় পালস তরঙ্গ ঘটে, তখন এটি একটি ছোট ট্যাবের সাথে সংযুক্ত হয়।এটি এমএস স্তরের মধ্যে প্রতিক্রিয়া জানাতে পারে এবং দ্রুত উচ্চ প্রতিরোধের অবস্থাকে কম প্রতিরোধের অবস্থায় রূপান্তর করতে পারে, এইভাবে অনুমতি দেয় বড় বর্তমান মাধ্যমে পাস এবং ভোল্টেজ একটি পূর্বনির্ধারিত স্তরে clamped হয়,এইভাবে অটোমোবাইল বৈদ্যুতিক পণ্যগুলির ইলেকট্রনিক সার্কিটগুলি রক্ষা করার উদ্দেশ্য অর্জন করাঅটোমোবাইল ইলেকট্রনিক্সের বাজার নিঃসন্দেহে সেমিকন্ডাক্টর শিল্পের বৃহত্তম পর্যায়ে পরিণত হবে এবং এশিয়া-প্যাসিফিক অঞ্চলে, বিশেষ করে চীনের বাজারে সীমাহীন বৃদ্ধির সম্ভাবনা রয়েছে।.অটোমোবাইল ইলেকট্রনিক্সের বৃদ্ধির সাথে সাথে অটোমোবাইল ইলেকট্রনিক্স সার্কিটে ব্যবহৃত সুরক্ষা ডিভাইসগুলিও বাড়ছে। সাম্প্রতিক বছরগুলিতে, বিভিন্ন ধরণের সরঞ্জামগুলি, তারা কোন ক্ষেত্রে থাকুক না কেন,তারা অত্যন্ত সমন্বিত এবং উচ্চ-ফ্রিকোয়েন্সি ডিজাইন করা হয়েছে,যা নির্মাতারা সার্কিট সুরক্ষা সমাধান যেমন ওভারভোল্টেজ / ওভারকরেন্ট সুরক্ষা এবং ওভারজাক দমনের জন্য আরও বেশি পারফরম্যান্স প্রয়োজনীয়তা উপস্থাপন করেছে. ক্রমবর্ধমান কঠোর প্রয়োজনীয়তা.
সার্কিট অ্যাপ্লিকেশনগুলিতে অটোমোটিভ টিভিএস ট্রানজিশিয়ান্ট দমন ডায়োড নির্বাচন করার জন্য সতর্কতা
অটোমোটিভ ইলেকট্রনিক এবং বৈদ্যুতিক অনাক্রম্যতা স্ট্যান্ডার্ড সিস্টেমে, আইএসও 10605 এবং আইএসও 7637-2 দুটি সবচেয়ে গুরুত্বপূর্ণ মান।এই নিবন্ধটি এই দুটি অটোমোটিভ পরীক্ষার মান পূরণের জন্য অটোমোটিভ ইলেকট্রনিক্সের জন্য একটি উপযুক্ত টিভিএস ডায়োড নির্বাচন করার সময় বিবেচনা করা প্রয়োজন যে পরামিতি পরিচয় করিয়ে দেবে:
1. Vnom হল সার্কিটের স্বাভাবিক অপারেটিং ভোল্টেজ
2. Vmax হল সার্কিটের সর্বোচ্চ প্রতিরোধ ভোল্টেজ
3. যদি ঢেউয়ের আকৃতি এক্সপেনসিয়াল/পাওয়ার টাইপ হয়, তাহলে অনেক সম্পর্কিত সূচক আছে।
1) সর্বোচ্চ প্রবাহ ভোল্টেজের বিপরীতে
2) Tp জোয়ারের সময়কাল এবং স্তর
3) Rs সার্জ জেনারেটরের অভ্যন্তরীণ প্রতিরোধের অনুকরণ করে
৪) তরঙ্গের আকারের চক্রের সংখ্যা (১/ফ)
4. যদি ঢেউ একটি ডিসি তরঙ্গরূপ হয়, আপনি মনোযোগ দিতে হবে
1) ভিডিসি ডিসি সার্জ ভোল্টেজ
2) Tp জোয়ারের সময়কাল
3) Rs সার্জ জেনারেটরের অভ্যন্তরীণ প্রতিরোধের অনুকরণ করে
5. পরিবেষ্টিত তাপমাত্রা বিবেচনা করুন
6. বেছে নেওয়া সুরক্ষা ডিভাইসের প্যাকেজ আকার বিবেচনা করুন।
7যদি সুরক্ষিত সার্কিটটি একটি ডিজিটাল সিগন্যাল সার্কিট হয়, তাহলে নিম্নলিখিত বিষয়গুলি বিবেচনা করা উচিতঃ
1) সিগন্যাল ভোল্টেজের ফ্রিকোয়েন্সি
২) উত্তাপ সংকেত তরঙ্গের উত্থান এবং পতনের সময়
3) সার্কিট দ্বারা অনুমোদিত সর্বাধিক ক্যাপাসিট্যান্স আকার।
