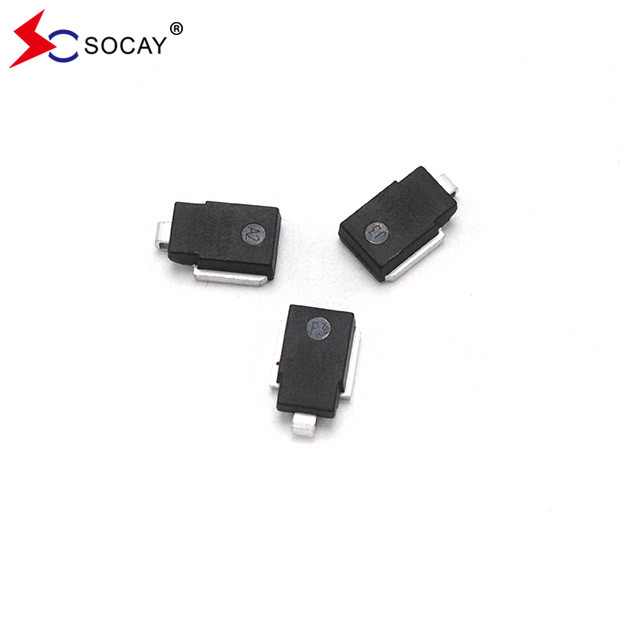

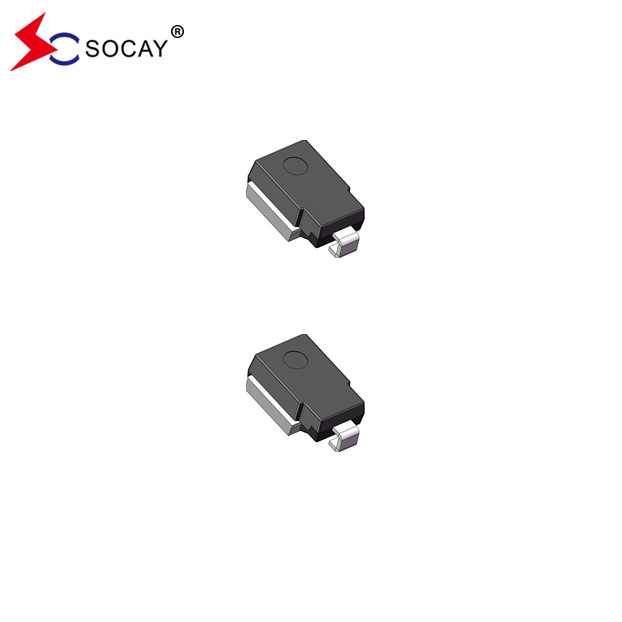

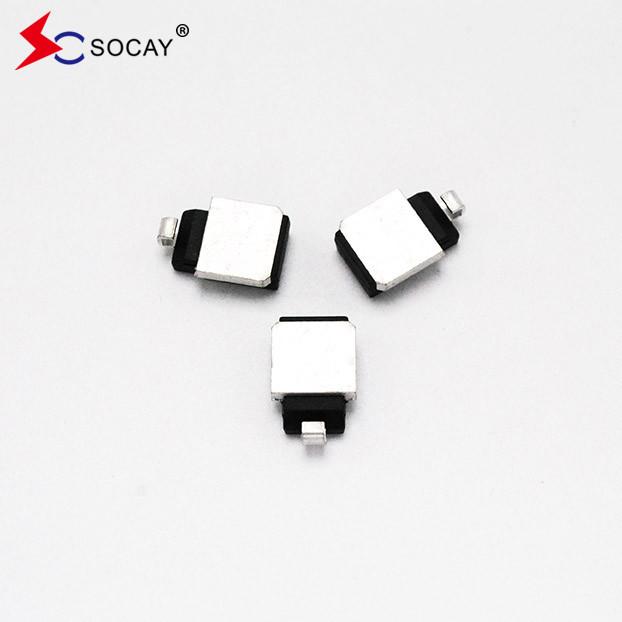

RoHS সম্মত সার্কিট সুরক্ষা উপাদান SM8S20CAG পৃষ্ঠ মাউন্ট TVS SMD ডায়োড

RoHS সম্মত সার্কিট সুরক্ষা উপাদান SM8S20CAG পৃষ্ঠ মাউন্ট TVS SMD ডায়োড

DATA SHEET:SM8SXXG সিরিজ_v2309.1.pdf

বর্ণনাঃ

SM8S সিরিজটি বিশেষভাবে বজ্রপাত এবং অন্যান্য ক্ষণস্থায়ী ভোল্টেজ ইভেন্টগুলির দ্বারা প্ররোচিত ভোল্টেজ ট্রানজিশন থেকে সংবেদনশীল ইলেকট্রনিক সরঞ্জামগুলি রক্ষা করার জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্যঃ

পণ্যের বৈদ্যুতিক পরামিতিঃ
1পাওয়ারঃ ৬৬০০ ওয়াট
2ওয়ার্কিং ভোল্টেজঃ 10.0-43.0V
3বর্তমানঃ 388-95.1A
4. একমুখী / দ্বি-মুখী মেরুতা প্রদান
5. কম সামনের ভোল্টেজ ড্রপ এবং কম ফুটো বর্তমান
6. উচ্চ তরঙ্গ ক্ষমতা
7. জংশন প্যাসিভেশন অপ্টিমাইজেশান ডিজাইন প্যাসিভেশন অ্যানিসোট্রপিক রেটিক্সিফিকেশন প্রযুক্তি
8. TJ = 175°C, উচ্চ নির্ভরযোগ্যতা এবং অটোমোটিভ প্রয়োজনীয়তা জন্য উপযুক্ত
9. ISO7637-2 সার্জ স্পেসিফিকেশন মেনে চলুন (পরীক্ষা শর্ত পরিবর্তন)
10. J-STD-020 অনুসারে MSL স্তর 1 মেনে চলুন, সর্বোচ্চ LF পিক মান 245 °C
11. AEC-Q101 প্রয়োজনীয়তা মেনে চলুন


প্রয়োগঃ

অটোমোটিভ সুরক্ষা।

এসএম৮এস সিরিজের অটোমোবাইল গ্রেডের টিভিএস ডায়োডের সাধারণ ব্যবহারঃ
1. সিগন্যাল এবং পাওয়ার লাইনগুলিতে টিভিএস ডায়োড যুক্ত করা মাইক্রোপ্রসেসর বা মাইক্রোকন্ট্রোলারগুলিকে তাত্ক্ষণিক ওভারজার্জের কারণে ত্রুটির হাত থেকে রক্ষা করতে পারে, যেমন বৈদ্যুতিন স্ট্যাটিক ডিসচার্জ প্রভাব,এসি পাওয়ার প্লাগ এবং স্যুইচিং পাওয়ার সাপ্লাই গোলমাল.
2ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ এফেক্ট 10,000V এবং 60A এর বেশি ইমপ্লান্ট প্রকাশ করতে পারে এবং 10ms পর্যন্ত স্থায়ী হতে পারে; যখন সাধারণ টিটিএল ডিভাইসগুলি 30ms এর বেশি 10V ইমপ্লান্টের মুখোমুখি হলে ক্ষতিগ্রস্থ হবে।টিভিএস ডায়োডগুলি কার্যকরভাবে ইমপ্লাসগুলি শোষণ করতে পারে যা ডিভাইস ক্ষতির কারণ হতে পারে এবং বাসগুলির মধ্যে স্যুইচিংয়ের কারণে বাধা দূর করতে পারে.
3সিগন্যাল লাইন এবং গ্রাউন্ডের মধ্যে টিভিএস টিউব স্থাপন করলে ডাটা এবং কন্ট্রোল বাস অপ্রয়োজনীয় শব্দ দ্বারা প্রভাবিত হতে পারে।
