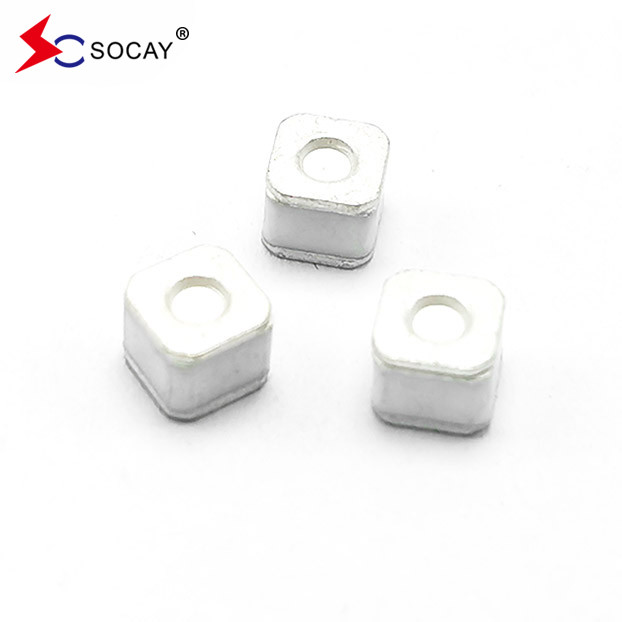

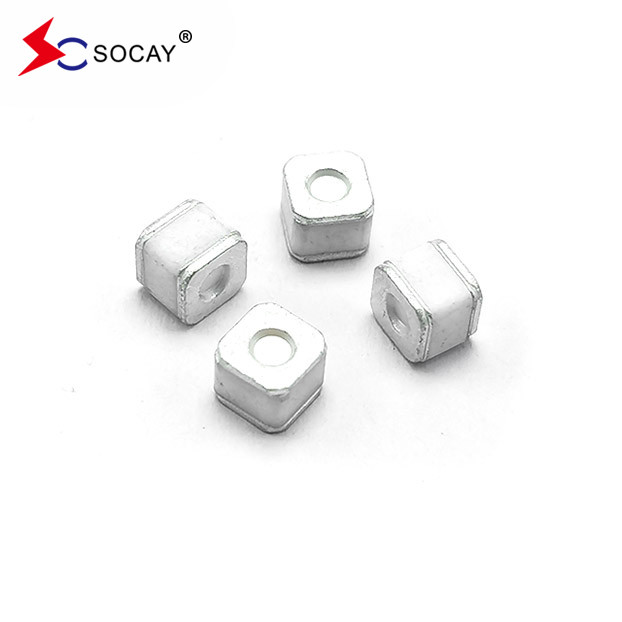

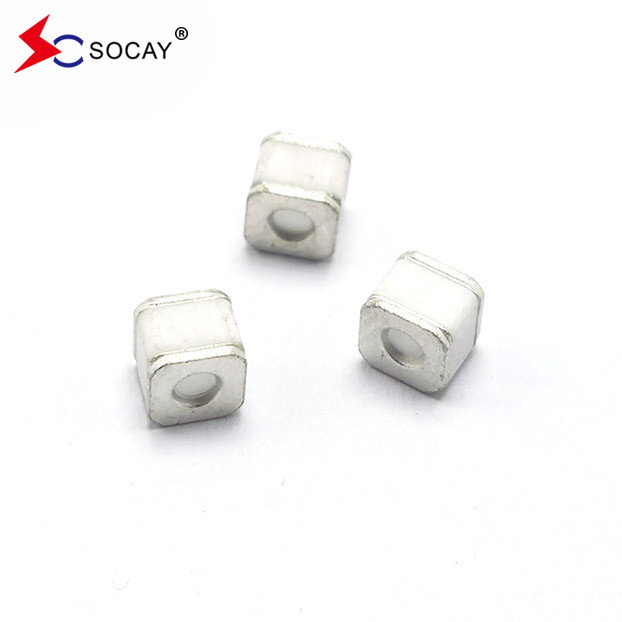

SOCAY গ্যাস ডিসচার্জ টিউব সার্জ প্রটেক্টর SC2E5-90LSMD পৃষ্ঠ মাউন্ট GDT

SOCAY গ্যাস ডিসচার্জ টিউব সার্জ প্রটেক্টর SC2E5-90LSMD, পৃষ্ঠ মাউন্ট GDT

DATA SHEET:SC2E5-SMD_v2110.1.pdf




I:গ্যাস স্রাব টিউব সম্পর্কে

গ্যাস ডিসচার্জ টিউব, সিরামিক গ্যাস ডিসচার্জ টিউবের পূর্ণ নাম, ইংরেজি গ্যাস ডিসচার্জ টিউব, প্রায়ই সংক্ষিপ্তসার জিডিটি দ্বারা প্রতিস্থাপিত হয়, একটি ফাঁক-টাইপ ওভারজোড় সুরক্ষা ডিভাইস,যা যোগাযোগ ব্যবস্থার বজ্রপাত সুরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়েছে. ডিসচার্জ টিউবগুলি প্রায়শই বিদ্যুতের তাত্ক্ষণিক ওভারকরেন্ট ডিসচার্জ করতে এবং ওভারভোল্টেজ সীমাবদ্ধ করতে মাল্টি-লেভেল সুরক্ষা সার্কিটের প্রথম বা প্রথম দুটি পর্যায়ে ব্যবহৃত হয়।যেহেতু নির্গমন টিউবের ইন্টার-ইলেক্ট্রোড বিচ্ছিন্নতা প্রতিরোধের খুব বড় এবং প্যারাসাইটিক ক্যাপাসিট্যান্স খুব ছোট, এটি উচ্চ ফ্রিকোয়েন্সির জন্য উপযুক্ত নয়। সিগন্যাল লাইনের বজ্রপাত সুরক্ষার সুস্পষ্ট সুবিধা রয়েছে।ডিসচার্জ টিউব সুরক্ষা বৈশিষ্ট্য প্রধান ত্রুটি যে তার ডিসচার্জ সময় বিলম্ব বড় হয়, কর্ম সংবেদনশীলতা আদর্শ নয়, এবং এটি একটি বড় উত্থান steepness সঙ্গে বজ্রপাত তরঙ্গ কার্যকরভাবে দমন করা কঠিন।বিদ্যুৎ সরবরাহ সিস্টেমের বজ্রপাত সুরক্ষা একটি অবিচ্ছিন্ন প্রবাহ সমস্যা আছে.



II:প্রধান উপাদান

পোরসেলান টিউব পাউডার, ইলেক্ট্রোড, ইলেকট্রন ইনার্ট গ্যাস ইত্যাদি

বৈশিষ্ট্যঃ

• নন-রেডিওএক্টিভ
• RoHS মেনে চলুন
• নিম্ন সন্নিবেশ ক্ষতি
• দ্রুত বৃদ্ধি পাচ্ছে ট্রানজিশিয়ানদের প্রতি চমৎকার প্রতিক্রিয়া
• অতি নিম্ন ক্ষমতা

• আইইসি ৬১০০০-৪-৫ দ্বারা সংজ্ঞায়িত ৮/২০ মাইক্রো সেকেন্ডের ইমপ্লান্স দিয়ে পরীক্ষিত ৫ কেএ সার্জ ক্ষমতা

সিরামিক গ্যাস ডিসচার্জ টিউব শ্রেণীবিভাগ
1ইলেক্ট্রোডের সংখ্যা অনুযায়ী, সাধারণত ব্যবহৃত গ্যাস স্রাব টিউবগুলি ডায়োড স্রাব টিউব এবং ট্রিওড স্রাব টিউবগুলিতে বিভক্ত। তাদের প্যাকেজিং উপকরণগুলির বেশিরভাগই সিরামিক,তাই তারা সিরামিক স্রাব টিউব বলা হয়.
2আকার অনুযায়ী, সাধারণত ব্যবহৃত গ্যাস নিষ্কাশন টিউব চিপ নিষ্কাশন টিউব এবং প্লাগ ইন নিষ্কাশন টিউব বিভক্ত করা হয়।
3পণ্যের পালস ভোল্টেজ অনুযায়ী, সাধারণভাবে ব্যবহৃত গ্যাস স্রাব টিউবগুলি প্রচলিত পালস স্রাব টিউব এবং নিম্ন পালস স্রাব টিউবগুলিতে বিভক্ত।

সিরামিক গ্যাস ডিসচার্জ টিউব কাজ নীতি
সিরামিক গ্যাস ডিসচার্জ টিউব সিরামিক দিয়ে সিল করা হয় এবং ভিতরে ফাঁকা দুটি বা তার বেশি ধাতব ইলেক্ট্রোড দিয়ে গঠিত হয়, যা অলস গ্যাস আর্গন এবং নিওন দিয়ে ভরা হয়। সাধারণভাবে,তারা সার্কিট উপর সমান্তরালভাবে সংযুক্ত করা হয়. যখন ডিভাইসটি কাজ করে না, প্রতিরোধ খুব বেশি এবং সমতুল্য ক্যাপাসিট্যান্স কম। এটি একটি খোলা সার্কিট হিসাবে বিবেচনা করা যেতে পারে এবং সার্কিটে প্রায় কোনও প্রভাব নেই।যখন একটি অস্বাভাবিক নাড়ি হয়, অভ্যন্তরীণ প্রতিরোধের অবিলম্বে অপারেটিং ভোল্টেজ মান পৌঁছানোর পরে ড্রপ, এবং বর্তমান মুক্তি পায়. যখন অস্বাভাবিক উচ্চ ভোল্টেজ অদৃশ্য,এটি স্বয়ংক্রিয়ভাবে উচ্চ প্রতিরোধের অবস্থায় ফিরে আসবে এবং সার্কিট স্বাভাবিকভাবে কাজ করবে.

সিরামিক গ্যাস ডিসচার্জ টিউবগুলির সুবিধা
1. বিপর্যয়ের আগে (পরিবাহী), এটি একটি খোলা সার্কিটের সমতুল্য, একটি বড় প্রতিরোধের এবং কোন বা খুব সামান্য ফুটো বর্তমান;
2. ভাঙ্গার পরে (পরিবাহী), এটি একটি শর্ট সার্কিটের সমতুল্য, যা খুব ছোট ভোল্টেজ ড্রপ দিয়ে একটি বড় বর্তমান পাস করতে পারে;
3. ইমপ্লাস বর্তমান ক্ষমতা (পিক বর্তমান) খুব বড়; 2.5kA ~ 100kA;
4এটির দ্বি-মুখী সমতুল্য বৈশিষ্ট্য রয়েছে।
5. ক্যাপাসিটেন্স মান খুবই ছোট, 3pF এর কম।

SOCAY সম্পর্কে

আমরা চীন থেকে 20 বছরেরও বেশি সময় ধরে GDT,NTC,DIODES ইত্যাদি প্যাসিভ উপাদানগুলির প্রস্তুতকারক এবং সরবরাহকারী। আপনার যদি কোনও অনুরোধ থাকে তবে দয়া করে আমাদের সাথে অবাধে যোগাযোগ করুন।
