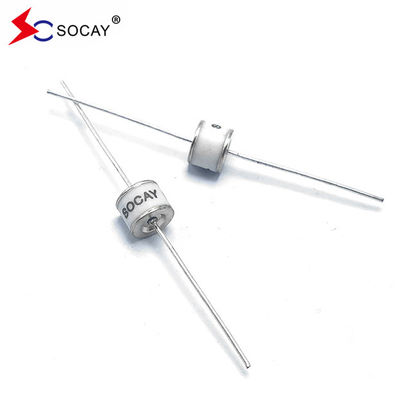

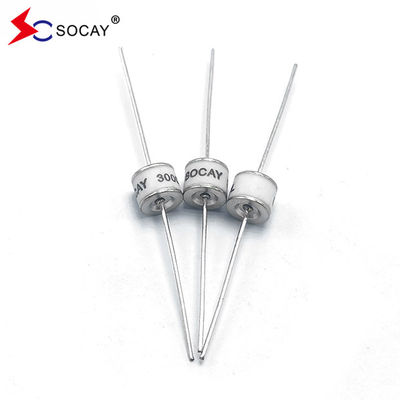

বজ্রপাত বন্ধক অক্ষীয় সীসাযুক্ত সিরামিক গ্যাস স্রাব টিউব 600V SC2E8-600ML GDT ইলেকট্রনিক উপাদান

বজ্ররোধক অক্ষীয় সীসাযুক্ত সিরামিক গ্যাস ডিসচার্জ টিউব 600V SC2E8-600ML GDT ইলেকট্রনিক উপাদান

DATA SHEET:SC2E8_v91.1.pdf

সিরামিক গ্যাস ডিসচার্জ টিউব কাজ নীতি
সিরামিক গ্যাস ডিসচার্জ টিউব সিরামিক দিয়ে সিল করা হয় এবং ভিতরে ফাঁকা দুটি বা তার বেশি ধাতব ইলেক্ট্রোড দিয়ে গঠিত হয়, যা অলস গ্যাস আর্গন এবং নিওন দিয়ে ভরা হয়। সাধারণভাবে,তারা সার্কিট উপর সমান্তরালভাবে সংযুক্ত করা হয়. যখন ডিভাইসটি কাজ করে না, প্রতিরোধ খুব বেশি এবং সমতুল্য ক্যাপাসিট্যান্স কম। এটি একটি খোলা সার্কিট হিসাবে বিবেচনা করা যেতে পারে এবং সার্কিটে প্রায় কোনও প্রভাব নেই।যখন একটি অস্বাভাবিক নাড়ি হয়, অভ্যন্তরীণ প্রতিরোধের অবিলম্বে অপারেটিং ভোল্টেজ মান পৌঁছানোর পরে ড্রপ, এবং বর্তমান মুক্তি পায়. যখন অস্বাভাবিক উচ্চ ভোল্টেজ অদৃশ্য,এটি স্বয়ংক্রিয়ভাবে উচ্চ প্রতিরোধের অবস্থায় ফিরে আসবে এবং সার্কিট স্বাভাবিকভাবে কাজ করবে.

সিরামিক গ্যাস ডিসচার্জ টিউবগুলির সুবিধাঃ

1. বিপর্যয়ের আগে (পরিবাহী), এটি একটি খোলা সার্কিটের সমতুল্য, একটি বড় প্রতিরোধের এবং কোন বা খুব সামান্য ফুটো বর্তমান;

2. ভাঙ্গার পরে (পরিবাহী), এটি একটি শর্ট সার্কিটের সমতুল্য, যা খুব ছোট ভোল্টেজ ড্রপ দিয়ে একটি বড় বর্তমান পাস করতে পারে;

3. ইমপ্লাস বর্তমান ক্ষমতা (পিক বর্তমান) খুব বড়; 2.5kA ~ 100kA;

4এটির দ্বি-মুখী সমতুল্য বৈশিষ্ট্য রয়েছে।

5. ক্যাপাসিটেন্স মান খুবই ছোট, 3pF এর কম।

সিরামিক গ্যাস ডিসচার্জ টিউবগুলির অসুবিধাঃ

1. গ্যাসের আয়নীকরণের জন্য একটি নির্দিষ্ট সময় প্রয়োজন, প্রতিক্রিয়া গতি ধীর। প্রতিক্রিয়া সময় সাধারণত 0.2 ~ 0.3μs (200 ~ 300ns), এবং দ্রুততম প্রায় 0.1μs (100ns) ।এটি চালু করার আগে, সেখানে হবে একটি ধারালো পালস বৃহত্তর amplitudes মাধ্যমে ফাঁস এবং কোন প্রতিরক্ষামূলক প্রভাব আছে;

2. ব্রেকডাউন ভোল্টেজটি দুর্বল ধারাবাহিকতা এবং বড় ছড়িয়ে পড়ে, সাধারণত ± 20%;

3. ব্রেকডাউন ভোল্টেজের মাত্র কয়েকটি নির্দিষ্ট মান রয়েছে;

সিরামিক গ্যাস ডিসচার্জ টিউব নির্বাচনঃ

1. দ্রুত পালস প্রভাব অধীনে, এটি সিরামিক গ্যাস স্রাব নল গ্যাস ionization জন্য একটি নির্দিষ্ট সময় লাগে (সাধারণত 0.2 ~ 0.3μs, দ্রুততম প্রায় 0.1μs হয়),তাই একটি ধারালো পালস সঙ্গে একটি উচ্চতর ব্যাপ্তি পিছনে যেতে ফুটো হবে. এই ধারালো পালস দমন করার জন্য, বিভিন্ন পদ্ধতি রয়েছেঃ a. স্রাব টিউব সমান্তরালভাবে একটি ক্যাপাসিটার বা varistor সংযোগ;সঞ্চালন টিউব পরে সিরিজ একটি ইন্ডাক্টর সংযুক্ত করুন অথবা একটি নিম্ন মান ধারালো নাড়ির attenuate করার জন্য উপযুক্ত দৈর্ঘ্যের একটি সংক্রমণ লাইন ছেড়ে. স্তর; c. একটি দ্বি-স্তরীয় সুরক্ষা সার্কিট গ্রহণ করুন, প্রথম স্তর হিসাবে ডিসচার্জ টিউব এবং দ্বিতীয় স্তর হিসাবে টিভিএস টিউব বা অর্ধপরিবাহী ওভারভোল্টেজ সুরক্ষা।দুটি স্তর প্রতিরোধক দ্বারা বিচ্ছিন্ন করা হয়, ইন্ডাক্টর বা স্ব-পুনরুদ্ধার ফিউজ।

2ডিসি ব্রেকডাউন ভোল্টেজ Vsdc নির্বাচন করুনঃ ডিসি ব্রেকডাউন ভোল্টেজের সর্বনিম্ন মান Vsdc সর্বোচ্চ সম্ভাব্য পাওয়ার সাপ্লাই পিক ভোল্টেজ বা সর্বোচ্চ সংকেত ভোল্টেজের 1.2 গুণ বেশি হওয়া উচিত।

3. ইম্পলস স্রাব বর্তমানের নির্বাচনঃ নির্বাচনটি সর্বাধিক জর্জ বর্তমানের উপর ভিত্তি করে করা উচিত যা লাইনে প্রদর্শিত হতে পারে বা সর্বাধিক জর্জ বর্তমান যা সুরক্ষা প্রয়োজন।ডিসচার্জ টিউবের ইমপ্লাস ডিসচার্জ বর্তমান নামমাত্র ইমপ্লাস ডিসচার্জ বর্তমান (বা একক ইমপ্লাস ডিসচার্জ বর্তমানের অর্ধেক) অনুযায়ী গণনা করা উচিত.

4সিরামিক গ্যাস ডিসচার্জ টিউবগুলি সাধারণত বিরতি ভোল্টেজের বড় ত্রুটির কারণে সমান্তরালভাবে ব্যবহার করা হয় না।

5. বর্তমান সমস্যা পরেঃ নিশ্চিত করার জন্য যে নিষ্কাশন টিউব স্বাভাবিকভাবে প্রভাব ভাঙ্গন পরে আর্ক extinguish করতে পারেন,এমন জায়গায় যেখানে বর্তমানের পরে ঘটতে পারে (যেমন সক্রিয় সার্কিটগুলিতে), একটি ভারিস্টর বা একটি স্ব-পুনরুদ্ধার ফিউজটি সারিতে নিষ্কাশন টিউবটিতে সংযুক্ত করা যেতে পারে।

প্রয়োগ

শিল্প শক্তি সরবরাহ, যোগাযোগ শক্তি সরবরাহ, ইনভার্টার শক্তি সরবরাহ, ইউপিএস নিরবচ্ছিন্ন শক্তি সরবরাহ, নিয়ন্ত্রিত শক্তি সরবরাহ, ড্রাইভিং শক্তি সরবরাহ, স্যুইচিং শক্তি সরবরাহ, পাওয়ার মডিউল,বিচ্ছিন্নকারীইনভার্টার, মেডিকেল সরঞ্জাম,
