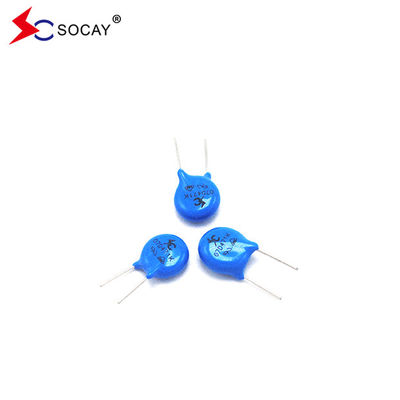

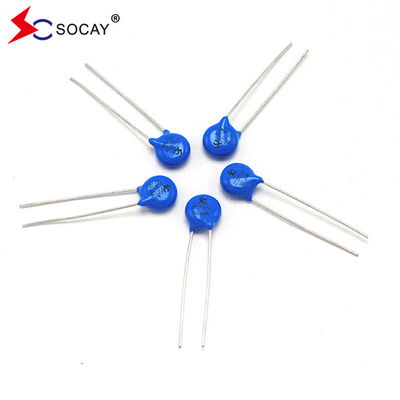

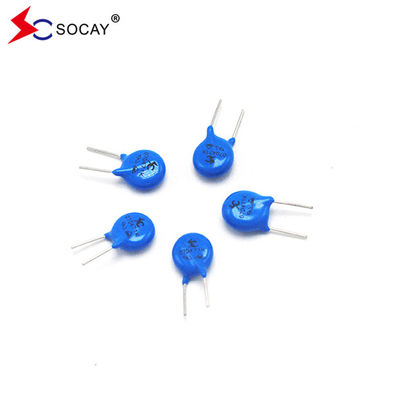

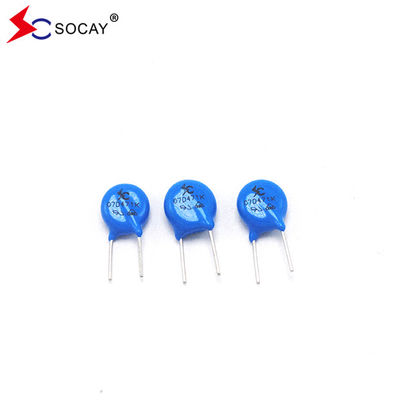

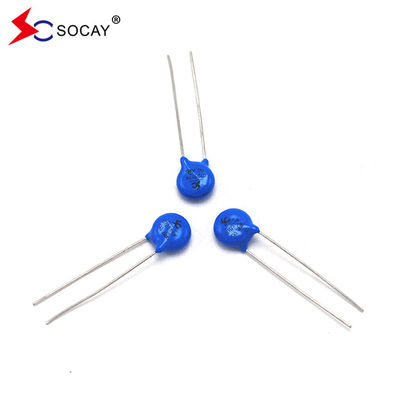

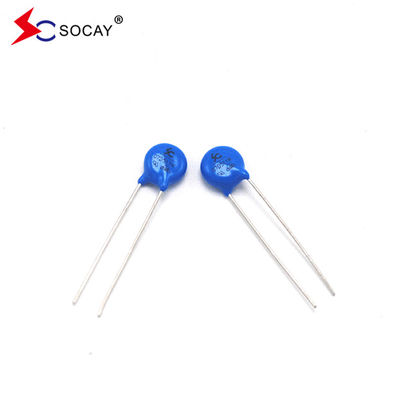

07D সিরিজ মেটাল অক্সাইড ভেরিস্টর 07D820K/07D820KJ, Ф7mm 82V ভেরিস্টর ভোল্টেজ MOV 1200A
DATA SHEET:07D সিরিজ_v2306.1.pdf
এমওভি ভারিস্টর স্লেকশন পদ্ধতি
1গ্রাহকের পণ্য, অপারেটিং ভোল্টেজ, অ্যাপ্লিকেশন পোর্ট, সুরক্ষা স্তর জানতে।
2ডিসি (অপারেটিং ভোল্টেজ) > 1.5 বার সার্কিটের অপারেটিং ভোল্টেজ যখন উচ্চ ভোল্টেজ পণ্য ব্যবহার করা হয়
3"অ্যাপ্লিকেশন পোর্ট এবং সুরক্ষা শ্রেণি অনুযায়ী ডিভাইসের আকার, ভোল্টেজ এবং প্রবাহ হার নির্বাচন করুন।
| টাইপ নম্বর |
সর্বাধিক অনুমোদিত ভোল্টেজ |
ভারিস্টর ভোল্টেজ |
সর্বাধিক
ক্ল্যাম্পিং
ভোল্টেজ
|
প্রতিরোধ
ঢেউ
বর্তমান
|
সর্বাধিক
শক্তি
(10/1000μs)
|
রেটযুক্ত
শক্তি
|
টিypical Capacitance (রেফারেন্স) |
| স্ট্যান্ডার্ড |
উচ্চ ঢেউ |
Vএসি(V) |
Vডিসি(V) |
V1mA
(V)
|
আমিপি(A) |
Vসি(V) |
I ((A)
স্ট্যান্ডার্ড
|
I ((A)
উচ্চ ঢেউ
|
(J)
স্ট্যান্ডার্ড
|
(J)
উচ্চ ঢেউ
|
(ডাব্লু) |
@ 1KHZ (পিএফ) |
| ১ বার |
২ বার |
১ বার |
২ বার |
| 07D180K |
07D180KJ |
11 |
14 |
১৮ ((১৫-২১.৬) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
২২ ((১৯.৫-২৬) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
২৭ ((২৪~৩০) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
৩৩ ((২৯.৫ থেকে ৩৬.৫) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
৩৯ ((৩৫ ~ ৪৩) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
৪৭ ((৪২ ~ ৫৪) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
৫৬ ((৫০~৬২) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
৬৮ ((৬১~৭৫) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
৮২ ((৭৪~৯০) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
১০০ ((৯০~১১০) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
১৫০ ((১৩৫~১৬৫) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
১৮০ ((১৬২~১৯৮) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
২০০ ((১৮০~২২০) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198 ~ 242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
২৪০ ((২১৬~২৬৪) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
২৭০ ((২৪৩~২৯৭) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
৩০০ ((২৭০~৩৩০) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
৩৩০ ((২৯৭-৩৬৩) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
৩৬০ ((৩২৪ ~ ৩৯৬) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
৩৯০ ((৩৫১~৪২৯) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
৪৩০ ((৩৮৭~৪৭৩ |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
৪৭০ ((৪২৩~৫১৭) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
৫১০ ((৪৫৯-৫৬১) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
৫৬০ ((৫০৪-৬১৬) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
৬২০ ((৫৫৮-৬৮২) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
৬৮০ ((৬১২~৭৪৮) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
৭৫০ ((৬৭৫-৮২৫) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
৭৮০ (৭০২-৮৫৮) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
৮২০ ((৭৩৮~৯০২) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
মন্তব্য:ভোল্টেজ> 33V, K হল ±10%
বর্ণনাঃ
07 ডি সিরিজের রেডিয়াল লিডযুক্ত ভারিস্টরগুলি এত ছোট ডিস্কগুলিতে আগে যে কোনও সময়ের চেয়ে উচ্চতর সার্জ রেটিং সরবরাহ করে নিম্ন ডিসি ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সার্কিট সুরক্ষা সমাধান সরবরাহ করে।
সর্বাধিক পিক সার্জ বর্তমানের রেটিং 1.75KA (8/20 μs পালস) পর্যন্ত পৌঁছতে পারে, যা পরোক্ষ বজ্রপাত হস্তক্ষেপ সহ উচ্চ পিক সার্জগুলির বিরুদ্ধে সুরক্ষা দেয়,পাওয়ার সোর্স থেকে অস্থায়ী এবং অস্বাভাবিক দ্রুত অস্থায়ী স্যুইচিং সিস্টেম.
| উপাদান |
কোন রেডিওএক্টিভ উপাদান নেই |
| অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
| সংরক্ষণ তাপমাত্রা |
-55°C ~ +125°C |
| দেহ |
নিকেলযুক্ত |
| লিডস |
টিন প্লাটড |
| লিডবিহীন ডিভাইস |
নিকেলযুক্ত |
শ্রেণীবিভাগঃ
এসএমডি:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
বর্তমানঃ ১ এ ~ ১৫ কেএ
আকার যত ছোট, দাম তত কম,
যত কম আউটপুট, তত বড় আকার,
যত বেশি সঞ্চালন, তত বেশি ব্যয়বহুল,
ভোল্টেজ যত বেশি, টিউব ততই পুরু।
প্রতিক্রিয়া সময়≤10NS
