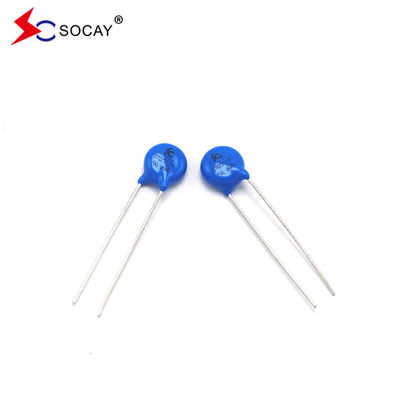

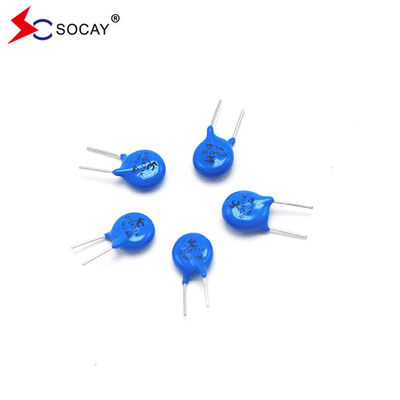

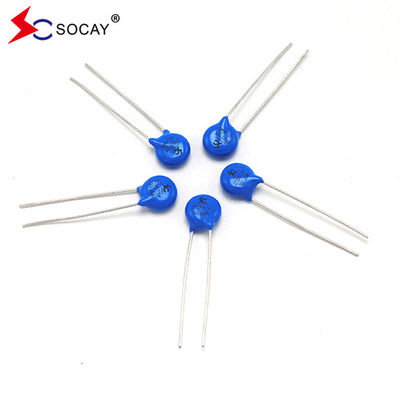

হাই পাওয়ার জোভ ভারিস্টর 07d 271k 270V Ф7mm প্যাকেজ টাইপ 220 ((198~242) V
DATA SHEET:07D সিরিজ_v2306.1.pdf
| টাইপ নম্বর |
সর্বাধিক অনুমোদিত ভোল্টেজ |
ভারিস্টর ভোল্টেজ |
সর্বাধিক
ক্ল্যাম্পিং
ভোল্টেজ
|
প্রতিরোধ
ঢেউ
বর্তমান
|
সর্বাধিক
শক্তি
(10/1000μs)
|
রেটযুক্ত
শক্তি
|
টিypical Capacitance (রেফারেন্স) |
| স্ট্যান্ডার্ড |
উচ্চ ঢেউ |
Vএসি(V) |
Vডিসি(V) |
V1mA
(V)
|
আমিপি(A) |
Vসি(V) |
I ((A)
স্ট্যান্ডার্ড
|
I ((A)
উচ্চ ঢেউ
|
(J)
স্ট্যান্ডার্ড
|
(J)
উচ্চ ঢেউ
|
(ডাব্লু) |
@ 1KHZ (পিএফ) |
| ১ বার |
২ বার |
১ বার |
২ বার |
| 07D180K |
07D180KJ |
11 |
14 |
১৮ ((১৫-২১.৬) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
২২ ((১৯.৫-২৬) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
২৭ ((২৪~৩০) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
৩৩ ((২৯.৫ থেকে ৩৬.৫) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
৩৯ ((৩৫ ~ ৪৩) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
৪৭ ((৪২ ~ ৫৪) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
৫৬ ((৫০~৬২) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
৬৮ ((৬১~৭৫) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
৮২ ((৭৪~৯০) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
১০০ ((৯০~১১০) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
১৫০ ((১৩৫~১৬৫) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
১৮০ ((১৬২~১৯৮) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
২০০ ((১৮০~২২০) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198 ~ 242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
২৪০ ((২১৬~২৬৪) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
২৭০ ((২৪৩~২৯৭) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
৩০০ ((২৭০~৩৩০) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
৩৩০ ((২৯৭-৩৬৩) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
৩৬০ ((৩২৪ ~ ৩৯৬) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
৩৯০ ((৩৫১~৪২৯) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
৪৩০ ((৩৮৭~৪৭৩ |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
৪৭০ ((৪২৩~৫১৭) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
৫১০ ((৪৫৯-৫৬১) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
৫৬০ ((৫০৪-৬১৬) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
৬২০ ((৫৫৮-৬৮২) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
৬৮০ ((৬১২~৭৪৮) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
৭৫০ ((৬৭৫-৮২৫) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
৭৮০ (৭০২-৮৫৮) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
৮২০ ((৭৩৮~৯০২) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
মন্তব্য:ভোল্টেজ> 33V, K হল ±10%
বর্ণনাঃ
07 ডি সিরিজের রেডিয়াল লিডযুক্ত ভারিস্টরগুলি এত ছোট ডিস্কগুলিতে আগে যে কোনও সময়ের চেয়ে উচ্চতর সার্জ রেটিং সরবরাহ করে নিম্ন ডিসি ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সার্কিট সুরক্ষা সমাধান সরবরাহ করে।
সর্বাধিক পিক সার্জ বর্তমানের রেটিং 1.75KA (8/20 μs পালস) পর্যন্ত পৌঁছতে পারে, যা পরোক্ষ বজ্রপাত হস্তক্ষেপ সহ উচ্চ পিক সার্জগুলির বিরুদ্ধে সুরক্ষা দেয়,পাওয়ার সোর্স থেকে অস্থায়ী এবং অস্বাভাবিক দ্রুত অস্থায়ী স্যুইচিং সিস্টেম.
ভারিস্টরের কাজ কি?
ভারিস্টরের প্রতিক্রিয়া সময় ns স্তর, যা বায়ু স্রাব টিউব চেয়ে দ্রুত এবং TVS টিউব চেয়ে সামান্য ধীর। সাধারণভাবে,এর প্রতিক্রিয়া গতি ইলেকট্রনিক সার্কিটের ওভার ভোল্টেজ সুরক্ষার প্রয়োজনীয়তা পূরণ করতে পারে. একটি ভারিস্টরের জংশন ক্যাপাসিট্যান্স সাধারণত শত শত থেকে হাজার হাজার পিএফ পর্যন্ত হয়। অনেক ক্ষেত্রে,এটি সরাসরি উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল লাইনের সুরক্ষায় ব্যবহারের জন্য উপযুক্ত নয়. এসি সার্কিটগুলির সুরক্ষায় ব্যবহৃত হলে, এর বড় জংশন ক্যাপাসিট্যান্স ফুটো বাড়িয়ে তুলবে। সুরক্ষা সার্কিটগুলি ডিজাইন করার সময় বর্তমানকে পুরোপুরি বিবেচনা করা দরকার।ভারিস্টরের প্রবাহ ক্ষমতা বেশি, কিন্তু গ্যাস ডিসচার্জ টিউবের চেয়ে ছোট।
ভারিস্টরের সবচেয়ে বড় বৈশিষ্ট্য হল যে যখন এটিতে প্রয়োগ করা ভোল্টেজটি তার প্রান্তিক "ইউএন" এর চেয়ে কম হয়, তখন এর মধ্য দিয়ে প্রবাহিত বর্তমানটি অত্যন্ত ছোট, যা একটি বন্ধ ভালভের সমতুল্য।যখন ভোল্টেজ UN অতিক্রম করে, তার প্রতিরোধের মান ছোট হয়ে যায়, যার ফলে এটির মধ্য দিয়ে প্রবাহিত বর্তমানটি অন্যান্য সার্কিটগুলিতে প্রভাবের খুব বেশি পরিবর্তন না করেই বৃদ্ধি পায়,এর ফলে পরবর্তী সংবেদনশীল সার্কিটগুলিতে ওভারভোল্টেজের প্রভাব হ্রাস পায়এই ফাংশন ব্যবহার করে, সার্কিটে প্রায়শই ঘটে যাওয়া অস্বাভাবিক ওভারভোল্টেজকে দমন করা যায় এবং সার্কিটটি ওভারভোল্টেজ ক্ষতি থেকে রক্ষা করা যায়।
ভারিস্টর প্রধানত অস্থায়ী ওভারভোল্টেজ সুরক্ষার জন্য ব্যবহৃত হয়,কিন্তু তার ভোল্ট-অ্যাম্পিয়ার বৈশিষ্ট্যগুলি সেমিকন্ডাক্টর ভোল্টেজ নিয়ন্ত্রকদের অনুরূপ এটি বিভিন্ন সার্কিট উপাদান ফাংশন থাকতে অনুমতি দেয়যেমনঃ
(1) ডিসি উচ্চ-ভোল্টেজ এবং নিম্ন-বর্তমান ভোল্টেজ স্থিতিশীল উপাদানগুলির স্থিতিশীল ভোল্টেজ কয়েক হাজার ভোল্ট পর্যন্ত হতে পারে, যা সিলিকন ভোল্টেজ নিয়ন্ত্রক টিউবগুলির নাগালের বাইরে।
(২) ভোল্টেজ ওঠানামা সনাক্তকরণ উপাদান।
(3) ডিসি ব্যাটারি শিফট উপাদান।
(4) ভোল্টেজ সমীকরণ উপাদান।
(5) ফ্লুরোসেন্স স্টার্টিং উপাদান
বৈশিষ্ট্যঃ
|
u 18V থেকে 820V পর্যন্ত বিস্তৃত অপারেটিং ভোল্টেজ (V1mA) পরিসীমা
u অস্থায়ী ওভারভোল্টেজের দ্রুত প্রতিক্রিয়া
u বড় শোষণকারী ক্ষণস্থায়ী শক্তি ক্ষমতা
u কম ক্ল্যাম্পিং অনুপাত এবং কোন ক্রমাগত বর্তমান
u MSL স্তর 1 পূরণ করে, J-STD-020 অনুযায়ী
|
ভারিস্টরের সাধারণ শ্রেণীবিভাগ
1. বিভিন্ন ব্যাসার্ধের আকারঃ 5 মিমি, 7 মিমি, 10 মিমি, 14 মিমি, 20 মিমি, 25 মিমি, 32 মিমি, 34 মিমি, 40 মিমি, 53 মিমি। আকার অনুযায়ী, SOCAY এর প্রচলিত নামকরণ 5 মিমি-5 ডি; 10 মিমি-10 ডি ইত্যাদি...
2. ভেরিয়েবল রেসিস্টর ভোল্টেজ পরিসীমা বিস্তৃতঃ 18V-1800V
3. একাধিক ঢেউ প্রতিরোধ ক্ষমতাঃ স্ট্যান্ডার্ড, উচ্চ ঢেউ, অতি উচ্চ ঢেউ
4. বড় বর্তমান প্রক্রিয়াকরণ এবং শক্তি শোষণ ক্ষমতা
5একক ইউনিটের প্রবাহের হার ৭০ কেএ বা তারও বেশি হতে পারে।
6. দ্রুত প্রতিক্রিয়া সময়
7. কম ফুটো প্রবাহ
8. বিভিন্ন ধরণের সীসাঃ সোজা, বাঁকা এবং অন্যান্য বিশেষ ধরণের সীসা
9বিভিন্ন প্যাকেজিং ফর্মঃ বাল্ক, রোল প্যাকেজিং, রোল প্যাকেজিং
ভারিস্টরের সাধারণ শ্রেণীবিভাগ
1. বিভিন্ন ব্যাসার্ধের আকারঃ 5 মিমি, 7 মিমি, 10 মিমি, 14 মিমি, 20 মিমি, 25 মিমি, 32 মিমি, 34 মিমি, 40 মিমি, 53 মিমি। আকার অনুযায়ী, সেমিওয়্যার এর প্রচলিত নামকরণ 5 মিমি -5 ডি; 10 মিমি -10 ডি, ইত্যাদি...
2. ভেরিয়েবল রেসিস্টর ভোল্টেজ পরিসীমা বিস্তৃতঃ 18V-1800V
3. একাধিক ঢেউ প্রতিরোধ ক্ষমতাঃ স্ট্যান্ডার্ড, উচ্চ ঢেউ, অতি উচ্চ ঢেউ
4. বড় বর্তমান প্রক্রিয়াকরণ এবং শক্তি শোষণ ক্ষমতা
5একক ইউনিটের প্রবাহের হার ৭০ কেএ বা তারও বেশি হতে পারে।
6. দ্রুত প্রতিক্রিয়া সময়
7. কম ফুটো প্রবাহ
8. বিভিন্ন ধরণের সীসাঃ সোজা, বাঁকা এবং অন্যান্য বিশেষ ধরণের সীসা
9বিভিন্ন প্যাকেজিং ফর্মঃ বাল্ক, রোল প্যাকেজিং, রোল প্যাকেজিং
| উপাদান |
কোন রেডিওএক্টিভ উপাদান নেই |
| অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
| সংরক্ষণ তাপমাত্রা |
-55°C ~ +125°C |
| দেহ |
নিকেলযুক্ত |
| লিডস |
টিন প্লাটড |
| লিডবিহীন ডিভাইস |
নিকেলযুক্ত |
