Name: SCB-141N গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা 1.0pF 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত
Brand: SOCAY
SKU: SCB-141N
Rating: 4.6 (175 reviews)

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

পণ্যের নাম: স্পার্ক গ্যাপ প্রটেক্টর (এসপিজি)

প্যাকেজের ধরন: অক্ষীয় সীসা

বনাম: 140(119~221)V

আইআর/ডিসি: 100M/50V

গ: 1.0pF

8/20μS: 1000A

সার্জ লাইফ টেস্ট: 10KV / 150A , >200T

বিশেষভাবে তুলে ধরা:

গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা

গ্লাস ডিসচার্জ টিউব 1.0pF

মৌলিক তথ্য

উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন

পরিচিতিমুলক নাম: SOCAY

সাক্ষ্যদান: REACH,RoHS,ISO

মডেল নম্বার: SCB-141N

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

প্রদান

প্যাকেজিং বিবরণ: AMMO প্যাকিং বাল্ক

ডেলিভারি সময়: ৫-৮ কার্যদিবস

গ্যালারী

SCB-141N গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা 1.0pF 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত

পণ্যের বর্ণনা

অক্ষীয় সীসা গ্লাস ডিসচার্জ টিউব SCB-141N Vs 140 ((119~221)V 1.0pF @ 8 / 20μS 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত

DATA SHEET:SCB_v2204.1.pdf

অংশসংখ্যা	ডিসি স্পার্ক-ওভার ভোল্টেজ Vs(V)	সর্বনিম্ন বিচ্ছিন্নতা প্রতিরোধ IR ((OHM) /DC	সর্বাধিক ক্যাপাসিটি 1KHZ-6Vmax সি (পিএফ)	ঢেউসিভাড়া সক্ষমতা ৮/২০ μS	সার্জ লাইফ পরীক্ষা
SCB-141N	১৪০ ((১২৬~২১০)	১০০ এম / ৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-181N	১৮০ ((১২৬~২৩৪)	১০০ এম / ৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-201M	200 ((160 ~ 240)	১০০ এম /১০০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-301M	৩০০ ((২৪০ ~ ৩৬০)	১০০ এম /১০০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-401M	৪০০ ((৩২০ থেকে ৪৮০)	১০০ এম / ২৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
এসসিবি-৫০১এম	৫০০ ((৪০০~৬০০)	১০০ এম / ২৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-601M	৬০০ ((৪৮০-৭২০)	১০০ এম / ২৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-701M	৭০০ ((৫৬০-৮৪০)	১০০ এম / ২৫০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-102M	1000 ((800~1200)	১০০ এম / ৫০০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-122M	১২০০ ((৯৬০-১৪৪০)	১০০ এম / ৫০০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি
SCB-152M	1500 ((1200~1800)	১০০ এম / ৫০০ ভোল্ট	1.0	১০০০ এ	10 কেভি / 150 এ, >200 টি

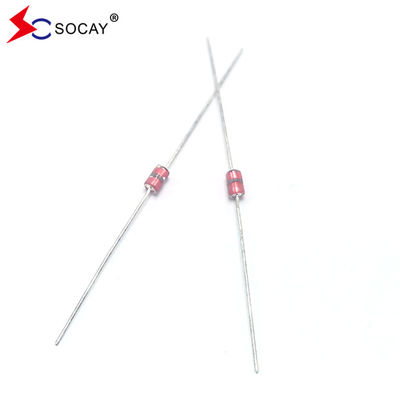

SCB-141N গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা 1.0pF 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত 0

বৈশিষ্ট্যঃ

u ক্ল্যাম্পিং ভোল্টেজের আগে প্রায় শূন্য ফাঁস বর্তমান

u চালু/বন্ধ অবস্থায় কম ক্ষয়।

u বার বার বজ্রপাতের প্রতিরোধ ক্ষমতা বেশি।

u নিম্ন ইলেক্ট্রোড ক্যাপাসিটেন্স (≤1.0pF) এবং উচ্চ বিচ্ছিন্নতা (≥100MΩ) ।

আপনি RoHS সম্মত।

u দ্বিপাক্ষিক সমতুল্য।

u তাপমাত্রা, আর্দ্রতা এবং হালকাতা অসংবেদনশীল।

u কাজের তাপমাত্রাঃ -45 °C ~ +125 °C

u সংরক্ষণের তাপমাত্রাঃ -45°C ~ +125°C

u MSL স্তর 1 পূরণ করে, J-STD-020 অনুযায়ী

অ্যাপ্লিকেশনঃ

u বিদ্যুৎ সরবরাহ

u মোটর স্পার্কস নির্মূল

u রিলে স্যুইচিং স্পার্ক শোষণকারী

u ডাটা লাইন পালস সুরক্ষা

ইউএল৪৯৭এ এবং ইউএল৪৯৭বি মেনে চলার প্রয়োজনীয় ইলেকট্রনিক ডিভাইস

u টেলিফোন/ফ্যাক্স/মডেম

u উচ্চ ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিটার/রিসিভার

u স্যাটেলাইট অ্যান্টেনা

u রেডিও এম্প্লিফায়ার

u এলার্ম সিস্টেম

u মনিটর/টিভিতে ক্যাথোড রে টিউব

অংশসংখ্যা	রঙের কোড1	রঙের কোড2	রঙ কোড3
SCB-141N	কালো	হলুদ	-
SCB-181N	গ্রে	-	-
SCB-201M	লাল	-	-
SCB-301M	কমলা	-	-
SCB-401M	হলুদ	-	-
এসসিবি-৫০১এম	সবুজ	-	-
SCB-601M	নীল	-	-
SCB-701M	বেগুনি	-	-
SCB-102M	কালো	-	-
SCB-122M	কালো	লাল	লাল
SCB-152M	কালো	সবুজ	লাল

পয়েন্ট	পরীক্ষার পদ্ধতি	স্ট্যান্ডার্ড
ডিসি স্পার্ক-ওভার ভোল্টেজ	প্রয়োগ করা ডিসি ভোল্টেজ ধীরে ধীরে বৃদ্ধি করে স্টার্ট ডিসচার্জ ভোল্টেজ (ভিএস) পরিমাপ করুন। পরীক্ষার বর্তমান সর্বোচ্চ 0.5mA। এবং ডিসি ভোল্টেজ 100V/s ((Vs<1000V) বা 500V/s ((Vs≥1000V) এর মধ্যে উঠে যায়।	পরিবর্তনের হার, ± 30% এর মধ্যে বিচ্ছিন্নতা প্রতিরোধ এবং ক্যাপাসিট্যান্স, নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ।
আইসোলেশন প্রতিরোধের	নিয়মিত ভোল্টেজে টার্মিনাল জুড়ে বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করুন। কিন্তু পরীক্ষার ভোল্টেজ ডিসি স্পার্ক-ওভার ভোল্টেজ অতিক্রম করে না।
ক্যাপাসিটি	টার্মিনালগুলির মধ্যে 6V (১KHz) এর কম ভোল্টেজ প্রয়োগ করে ইলেক্ট্রোস্ট্যাটিক ক্যাপাসিটেন্স পরিমাপ করা হয়।
স্ট্যাটিক লাইফ	1500pf কন্ডেনসার সহ 10KV 2KΩ প্রতিরোধক দিয়ে 200 বার 10 সেকেন্ডের ব্যবধানে নির্গত হয়।	△Vs/Vs≤30% অন্যান্য আইটেমগুলির বৈশিষ্ট্যগুলি নির্দিষ্ট মান পূরণ করতে হবে
জর্জ বর্তমান সক্ষমতা	1.2/50μs & 8/20μs, 1000A, একটি প্রতিরোধক (1 ~ 2 Ω) এর সাথে বৈদ্যুতিকভাবে সংযুক্ত, ± 5 বার, প্রতিটি সময় ব্যবধান 60 সেকেন্ড। তারপরে, বাইরের চেহারাটি চাক্ষুষভাবে পরীক্ষা করা উচিত।	কোন ফাটল এবং কোন ব্যর্থতা
ঠান্ডা প্রতিরোধ	-৪০°সি/১০০০ এইচআরএস এবং স্বাভাবিক তাপমাত্রা/২ এইচআরএসের পরে পরিমাপ।	বৈশিষ্ট্যগুলি নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ
তাপ প্রতিরোধ ক্ষমতা	125°C /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
আর্দ্রতা প্রতিরোধের	আর্দ্রতা 90 ~ 95 °C ((45 °C)) /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
তাপমাত্রা চক্র	চক্রের 10 বার পুনরাবৃত্তি -40°C /30min →স্বাভাবিক, তাপমাত্রা/2 মিনিট →125°C/30 মিনিট, স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
সোল্ডার ক্ষমতা	ফ্লাক্স প্রয়োগ করুন এবং 230 ± 5 °C এ গলিত লোডারে 3 সেকেন্ডের জন্য শরীর থেকে 1.5 মিমি পর্যন্ত বিন্দুতে নিমজ্জিত করুন। লোডারের আঠালো পরীক্ষা করুন।	সীসা তারের সমানভাবে solder দ্বারা আচ্ছাদিত করা হয়
সোল্ডার তাপ	সীসা তারের শরীর থেকে 1.5 মিমি পর্যন্ত 10 সেকেন্ডের জন্য 260 ± 5 °C লোডারে ডুবিয়ে দেওয়ার পরে পরিমাপ	নামমাত্র স্পেসিফিকেশন অনুযায়ী
টান শক্তি	10 সেকেন্ডের জন্য 0.5kg লোড প্রয়োগ করুন	সীসা ছিঁড়ে ফেলা যাবে না
ফ্লেক্সুরাল শক্তি	0.25 লোডের অধীনে শরীর থেকে 2 মিমি বিন্দুতে সীসা তারটি বাঁকুন এবং তার মূল বিন্দুতে ফিরে যান। 1 বার পুনরাবৃত্তি করুন।	সীসা ছিঁড়ে ফেলা যাবে না

ডিসি স্পার্ক-ওভার ভোল্টেজ	প্রয়োগ করা ডিসি ভোল্টেজ ধীরে ধীরে বৃদ্ধি করে স্টার্ট ডিসচার্জ ভোল্টেজ (ভিএস) পরিমাপ করুন। পরীক্ষার বর্তমান সর্বোচ্চ 0.5mA। এবং ডিসি ভোল্টেজ 100V/s ((Vs<1000V) বা 500V/s ((Vs≥1000V) এর মধ্যে উঠে যায়।	পরিবর্তনের হার, ± 30% এর মধ্যে বিচ্ছিন্নতা প্রতিরোধ এবং ক্যাপাসিট্যান্স, নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ।
আইসোলেশন প্রতিরোধের	নিয়মিত ভোল্টেজে টার্মিনাল জুড়ে বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করুন। কিন্তু পরীক্ষার ভোল্টেজ ডিসি স্পার্ক-ওভার ভোল্টেজ অতিক্রম করে না।
ক্যাপাসিটি	টার্মিনালগুলির মধ্যে 6V (১KHz) এর কম ভোল্টেজ প্রয়োগ করে ইলেক্ট্রোস্ট্যাটিক ক্যাপাসিটেন্স পরিমাপ করা হয়।
স্ট্যাটিক লাইফ	1500pf কন্ডেনসার সহ 10KV 2KΩ প্রতিরোধক দিয়ে 200 বার 10 সেকেন্ডের ব্যবধানে নির্গত হয়।	△Vs/Vs≤30% অন্যান্য আইটেমগুলির বৈশিষ্ট্যগুলি নির্দিষ্ট মান পূরণ করতে হবে
জর্জ বর্তমান সক্ষমতা	1.2/50μs & 8/20μs, 1000A, একটি প্রতিরোধক (1 ~ 2 Ω) এর সাথে বৈদ্যুতিকভাবে সংযুক্ত, ± 5 বার, প্রতিটি সময় ব্যবধান 60 সেকেন্ড। তারপরে, বাইরের চেহারাটি চাক্ষুষভাবে পরীক্ষা করা উচিত।	কোন ফাটল এবং কোন ব্যর্থতা
ঠান্ডা প্রতিরোধ	-৪০°সি/১০০০ এইচআরএস এবং স্বাভাবিক তাপমাত্রা/২ এইচআরএসের পরে পরিমাপ।	বৈশিষ্ট্যগুলি নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ
তাপ প্রতিরোধ ক্ষমতা	125°C /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
আর্দ্রতা প্রতিরোধের	আর্দ্রতা 90 ~ 95 °C ((45 °C)) /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
তাপমাত্রা চক্র	চক্রের 10 বার পুনরাবৃত্তি -40°C /30min →স্বাভাবিক, তাপমাত্রা/2 মিনিট →125°C/30 মিনিট, স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
সোল্ডার ক্ষমতা	ফ্লাক্স প্রয়োগ করুন এবং 230 ± 5 °C এ গলিত লোডারে 3 সেকেন্ডের জন্য শরীর থেকে 1.5 মিমি পর্যন্ত বিন্দুতে নিমজ্জিত করুন। লোডারের আঠালো পরীক্ষা করুন।	সীসা তারের সমানভাবে solder দ্বারা আচ্ছাদিত করা হয়
সোল্ডার তাপ	সীসা তারের শরীর থেকে 1.5 মিমি পর্যন্ত 10 সেকেন্ডের জন্য 260 ± 5 °C লোডারে ডুবিয়ে দেওয়ার পরে পরিমাপ	নামমাত্র স্পেসিফিকেশন অনুযায়ী
টান শক্তি	10 সেকেন্ডের জন্য 0.5kg লোড প্রয়োগ করুন	সীসা ছিঁড়ে ফেলা যাবে না
ফ্লেক্সুরাল শক্তি	0.25 লোডের অধীনে শরীর থেকে 2 মিমি বিন্দুতে সীসা তারটি বাঁকুন এবং তার মূল বিন্দুতে ফিরে যান। 1 বার পুনরাবৃত্তি করুন।	সীসা ছিঁড়ে ফেলা যাবে না

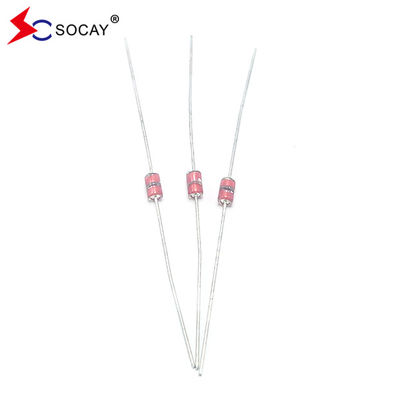

SCB-141N গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা 1.0pF 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত 1

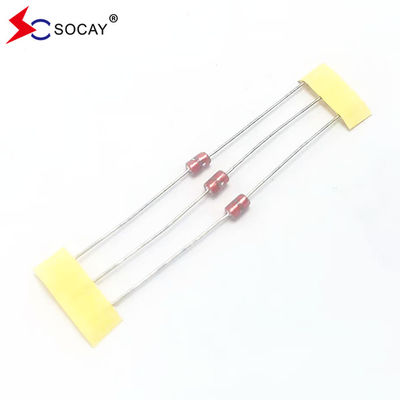

SCB-141N গ্লাস ডিসচার্জ টিউব অক্ষীয় সীসা 1.0pF 1000A পাওয়ার সাপ্লাই জন্য উপযুক্ত 2
