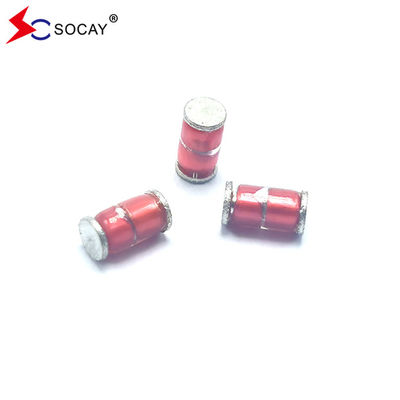

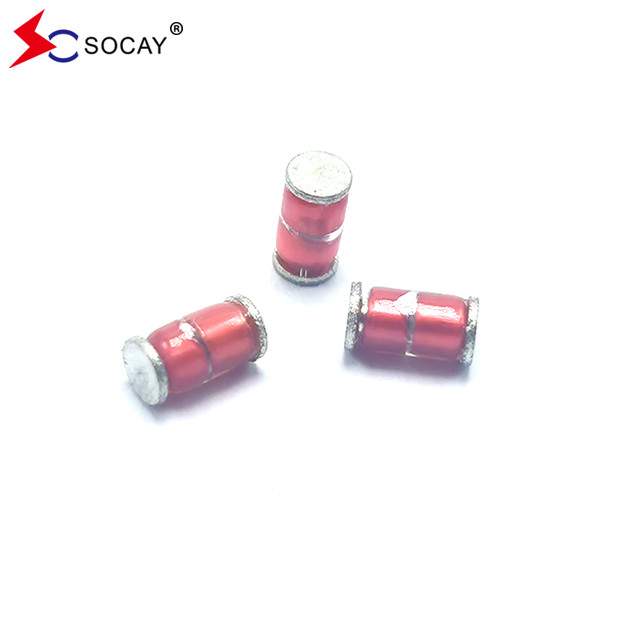

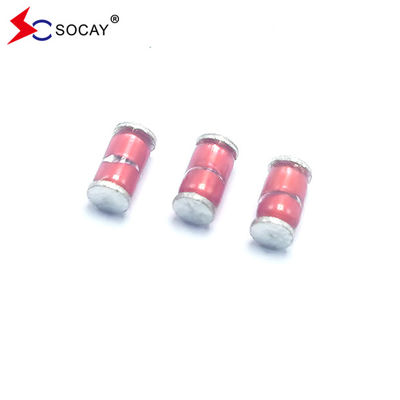

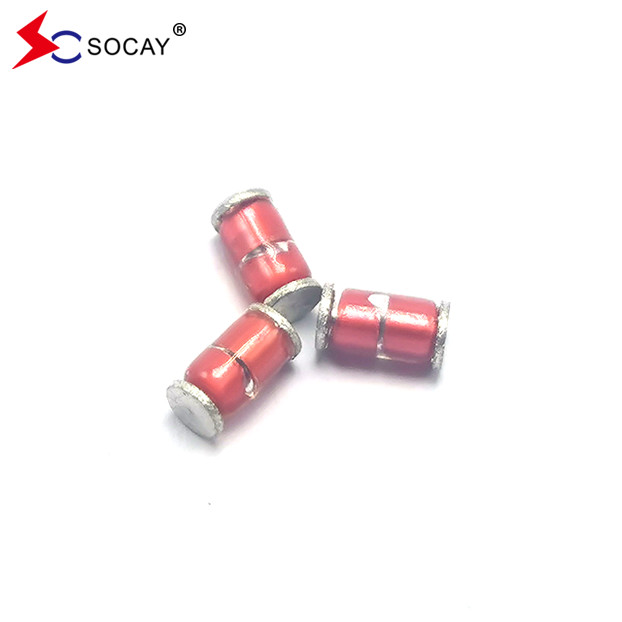

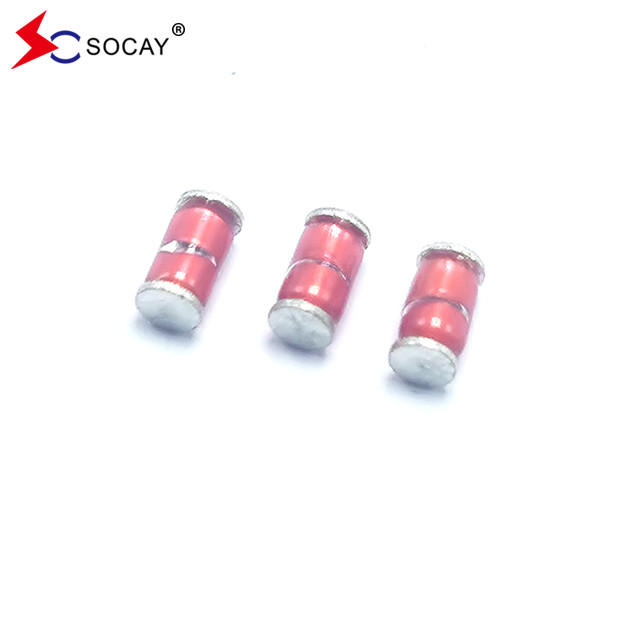

এসএমডি স্পার্ক গ্যাপ প্রটেক্টর এসপিজি 1000 এ 100 এম / 50 ভোল্ট এসওসিএআই এসসিবি -141 এন-এসএমডি

আলোচনাযোগ্য
MOQ
negotiable
মূল্য
এসএমডি স্পার্ক গ্যাপ প্রটেক্টর এসপিজি 1000 এ 100 এম / 50 ভোল্ট এসওসিএআই এসসিবি -141 এন-এসএমডি
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পয়েন্ট: স্পার্ক গ্যাপ প্রোটেক্টর
প্যাকেজ আকার: এসএমডি
বনাম: 140(119~221)V
আইআর/ডিসি: 100M/50V
গ: 1.0pF
8/20μS: 1000A
সার্জ লাইফ টেস্ট: 10KV / 150A , >200T
বিশেষভাবে তুলে ধরা:

স্পার্ক গ্যাপ প্রটেক্টর এসপিজি

,

এসএমডি স্পার্ক গ্যাপ প্রটেক্টর
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: SCB-141N-SMD
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

SOCAY SCB-141N-SMD SMD স্পার্ক গ্যাপ প্রটেক্টর (SPG) 1000A @8/20μS IR/DC 100M/50V



DATA SHEET:SCB-SMD_v2204.1.pdf



অংশসংখ্যা

ডিসি স্পার্ক-ওভার

ভোল্টেজ

Vs(V)

সর্বনিম্ন

বিচ্ছিন্নতা

প্রতিরোধ

IR ((OHM) /DC

সর্বাধিক

ক্যাপাসিটি

1KHZ-6Vmax

সি (পিএফ)

ঢেউসিভাড়া

সক্ষমতা

৮/২০ μS

 সার্জ লাইফ পরীক্ষা
SCB-141N-SMD ১৪০ ((৯৮~১৮২) ১০০ এম / ৫০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি
SCB-181N-SMD ১৮০ ((১২৬~২৩৪) ১০০ এম / ৫০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি
SCB-201M-SMD 200 ((160 ~ 240) ১০০ এম /১০০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি
SCB-301M-SMD ৩০০ ((২৪০ ~ ৩৬০) ১০০ এম /১০০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি
SCB-401M-SMD ৪০০ ((৩২০ থেকে ৪৮০) ১০০ এম / ২৫০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি
SCB-501M-SMD ৫০০ ((৪০০~৬০০) ১০০ এম / ২৫০ ভোল্ট 1.0 ১০০০ এ 10 কেভি / 150 এ, >200 টি



এসএমডি স্পার্ক গ্যাপ প্রটেক্টর এসপিজি 1000 এ 100 এম / 50 ভোল্ট এসওসিএআই এসসিবি -141 এন-এসএমডি 0

I. নির্বাচন পদ্ধতি / মডেল নাম


1গ্রাহকের অপারেটিং ভোল্টেজ, পণ্য, অ্যাপ্লিকেশন পোর্ট, সুরক্ষা স্তর জানতে।
2"সর্বনিম্ন ডিসি ব্রেকডাউন ভোল্টেজ> স্বাভাবিক ডিসি অপারেটিং ভোল্টেজের ১.২ গুণ।
3"অ্যাপ্লিকেশন পোর্ট এবং সুরক্ষা স্তর অনুযায়ী প্যাকেজ, আকার এবং ডিভাইসের প্রবাহ হার নির্বাচন করুন।







অ্যাপ্লিকেশনঃ



সব ধরনের পাওয়ার প্রোডাক্ট, আইসোলেটর, ইনভার্টার, মেডিকেল সরঞ্জাম, 485 কনভার্টার, কমিউনিকেশন প্রোডাক্ট, সিকিউরিটি প্রোডাক্ট





পয়েন্ট পরীক্ষার পদ্ধতি স্ট্যান্ডার্ড
ডিসি স্পার্ক-ওভার ভোল্টেজ প্রয়োগ করা ডিসি ভোল্টেজ ধীরে ধীরে বৃদ্ধি করে স্টার্ট ডিসচার্জ ভোল্টেজ (ভিএস) পরিমাপ করুন। পরীক্ষার বর্তমান সর্বোচ্চ 0.5mA। এবং ডিসি ভোল্টেজ 100V/s ((Vs<1000V) বা 500V/s ((Vs≥1000V) এর মধ্যে উঠে যায়।

পরিবর্তনের হার, ± 30% এর মধ্যে

বিচ্ছিন্নতা প্রতিরোধ এবং ক্যাপাসিট্যান্স,

নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ।
আইসোলেশন প্রতিরোধের নিয়মিত ভোল্টেজে টার্মিনাল জুড়ে বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করুন। কিন্তু পরীক্ষার ভোল্টেজ ডিসি স্পার্ক-ওভার ভোল্টেজ অতিক্রম করে না।
ক্যাপাসিটি টার্মিনালগুলির মধ্যে 6V (১KHz) এর কম ভোল্টেজ প্রয়োগ করে ইলেক্ট্রোস্ট্যাটিক ক্যাপাসিটেন্স পরিমাপ করা হয়।
স্ট্যাটিক লাইফ 1500pf কন্ডেনসার সহ 10KV 2KΩ প্রতিরোধক দিয়ে 200 বার 10 সেকেন্ডের ব্যবধানে নির্গত হয়।

△Vs/Vs≤30%

অন্যান্য আইটেমগুলির বৈশিষ্ট্যগুলি নির্দিষ্ট মান পূরণ করতে হবে

জর্জ বর্তমান

সক্ষমতা

 1.2/50μs & 8/20μs, 1000A, একটি প্রতিরোধক (1 ~ 2 Ω) এর সাথে বৈদ্যুতিকভাবে সংযুক্ত, ± 5 বার, প্রতিটি সময় ব্যবধান 60 সেকেন্ড। তারপরে, বাইরের চেহারাটি চাক্ষুষভাবে পরীক্ষা করা উচিত। কোন ফাটল এবং কোন ব্যর্থতা
ঠান্ডা প্রতিরোধ -৪০°সি/১০০০ এইচআরএস এবং স্বাভাবিক তাপমাত্রা/২ এইচআরএসের পরে পরিমাপ। বৈশিষ্ট্যগুলি নামমাত্র স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ
তাপ প্রতিরোধ ক্ষমতা 125°C /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
আর্দ্রতা প্রতিরোধের আর্দ্রতা 90 ~ 95 °C ((45 °C)) /1000 HRS এবং স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
তাপমাত্রা চক্র চক্রের 10 বার পুনরাবৃত্তি -40°C /30min →স্বাভাবিক, তাপমাত্রা/2 মিনিট →125°C/30 মিনিট, স্বাভাবিক তাপমাত্রা/2 HRS পরে পরিমাপ।
সোল্ডার ক্ষমতা ফ্লাক্স প্রয়োগ করুন এবং 230 ± 5 °C এ গলিত লোডারে 3 সেকেন্ডের জন্য শরীর থেকে 1.5 মিমি পর্যন্ত বিন্দুতে নিমজ্জিত করুন। লোডারের আঠালো পরীক্ষা করুন। সীসা তারের সমানভাবে solder দ্বারা আচ্ছাদিত করা হয়
সোল্ডার তাপ সীসা তারের শরীর থেকে 1.5 মিমি পর্যন্ত 10 সেকেন্ডের জন্য 260 ± 5 °C লোডারে ডুবিয়ে দেওয়ার পরে পরিমাপ নামমাত্র স্পেসিফিকেশন অনুযায়ী
টান শক্তি 10 সেকেন্ডের জন্য 0.5kg লোড প্রয়োগ করুন সীসা ছিঁড়ে ফেলা যাবে না
ফ্লেক্সুরাল শক্তি 0.25 লোডের অধীনে শরীর থেকে 2 মিমি বিন্দুতে সীসা তারটি বাঁকুন এবং তার মূল বিন্দুতে ফিরে যান। 1 বার পুনরাবৃত্তি করুন।



এসএমডি স্পার্ক গ্যাপ প্রটেক্টর এসপিজি 1000 এ 100 এম / 50 ভোল্ট এসওসিএআই এসসিবি -141 এন-এসএমডি 1


SOCAY এর প্রধান পণ্যগুলির মধ্যে রয়েছে সিরামিক গ্যাস ডিসচার্জ টিউব (জিডিটি), ট্রানজিয়েন্ট দমন ডায়োড (টিভিএস ডায়োড), ইএসডি দমনকারী, থাইরিস্টর সার্জ দমনকারী (টিএসএস),স্পার্ক গ্যাপ প্রটেক্টর (এসপিজি), ভেরিস্টর (এমওভি), চিপ ভেরিস্টর (এমএলভি), পিটিসি রিসেটযোগ্য ফিউজ, নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর (এনটিসি থার্মিস্টর), চিপ মণিকা, শটকি ডায়োড, জেনার ডায়োড ইত্যাদিসার্কিট ডিজাইন থেকে প্রোডাক্ট টেস্টিং পর্যন্ত (এবং পরীক্ষার রিপোর্ট প্রদান), আমরা আপনাকে সার্কিট সুরক্ষার ক্ষেত্রে এক-স্টপ পরিষেবা সরবরাহ করব। চমৎকার গুণমান এবং পরিষেবা দিয়ে, SOCAY গ্রাহকদের কাছ থেকে ব্যাপক প্রশংসা এবং শিল্প থেকে সম্মান অর্জন করেছে।
