বাড়ি /পণ্য/pptc রিসেটেবল ফিউজ/PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং

PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং

4000 পিসি
MOQ
negotiable
মূল্য
PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: pptc রিসেটেবল ফিউজ
প্যাকেজের ধরন: SMD0603
আমি ধরে রাখি: 0.২.২এ
আমি ট্রিপ: 0.06A
ভি ম্যাক্স: 30V
আমি সর্বোচ্চ: 20A
P dtyp.: 0.5W
বর্তমান ট্রিপ করার সর্বোচ্চ সময়: 0.2A
সর্বোচ্চ সময় ট্রিপ সময়: 1 সেকেন্ড
প্রতিরোধ মিন: 12Ω
প্রতিরোধের সর্বোচ্চ: 70Ω
বিশেষভাবে তুলে ধরা:

পিপিটিসি সারফেস মাউন্ট রিসেটযোগ্য ফিউজ

,

সারফেস মাউন্ট রিসেটযোগ্য ফিউজ 0.02A
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: UL, TUV, REACH, RoHS, ISO
মডেল নম্বার: SCF002-0603RB
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

সারফেস মাউন্ট রিসেটযোগ্য PPTC SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং 0603 মাত্রা সলিড Stat



DATA SHEET:SCF0603RB সিরিজ_v2108.1.pdf



পার্ট নম্বর বর্তমান বজায় রাখুন ট্রিপ বর্তমান নামমাত্র ভোল্টেজ সর্বাধিক বর্তমান সাধারণ শক্তি

সর্বাধিক সময়

ট্রিপ

 প্রতিরোধ
  আমিথামো(A) আমিভ্রমণ(A)

Vসর্বাধিক

(ভিডিসি)

আমিসর্বাধিক

(A)

পিডিটাইপ।

(ডাব্লু)

বর্তমান

(A)

সময়

(সেক)

Rমিনিট

(Ω)

R১ম্যাক্স

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
SCF002-0603RB 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
SCF003-0603RB 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
SCF004-0603RB 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
SCF005-0603RB 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
এসসিএফ০১০-০৬০৩আরবি 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
SCF020-0603RB 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
এসসিএফ০২৫-০৬০৩আরবি 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
এসসিএফ০৩০-০৬০৩আরবি 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
SCF035-0603RB 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
SCF050-0603RB 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

আমি থামো= স্ট্যান্ড বর্তমান. সর্বোচ্চ বর্তমান ডিভাইস 25 মধ্যে ট্রিপ হবে না°সি এখনও বাতাস।

আমি ভ্রমণ= ট্রিপ কারেন্ট। সর্বনিম্ন কারেন্ট যার সাথে ডিভাইসটি সর্বদা 25 এর মধ্যে ট্রিপ করবে°সি এখনও বাতাস।

V সর্বাধিক= সর্বোচ্চ অপারেটিং ভোল্টেজ ডিভাইস নামমাত্র বর্তমান (Imax) ক্ষতি ছাড়া প্রতিরোধ করতে পারে।

আমি সর্বাধিক= সর্বোচ্চ ত্রুটি বর্তমান ডিভাইস নামমাত্র ভোল্টেজ (Vmax) ক্ষতি ছাড়া প্রতিরোধ করতে পারেন।

পি dপ্রকার= ডিভাইসটি ট্রিপড অবস্থায় থাকলে সর্বোচ্চ শক্তি অপচয় 25°C নামমাত্র ভোল্টেজে স্থির বায়ু পরিবেশ।

R মিনিট= ডিভাইসের ন্যূনতম প্রতিরোধ 25 এ ট্রিপ করার আগে°সি.

R ১ম্যাক্স= সর্বোচ্চ ডিভাইস প্রতিরোধের রিফ্লো পরে এক ঘন্টা পরিমাপ করা হয়।

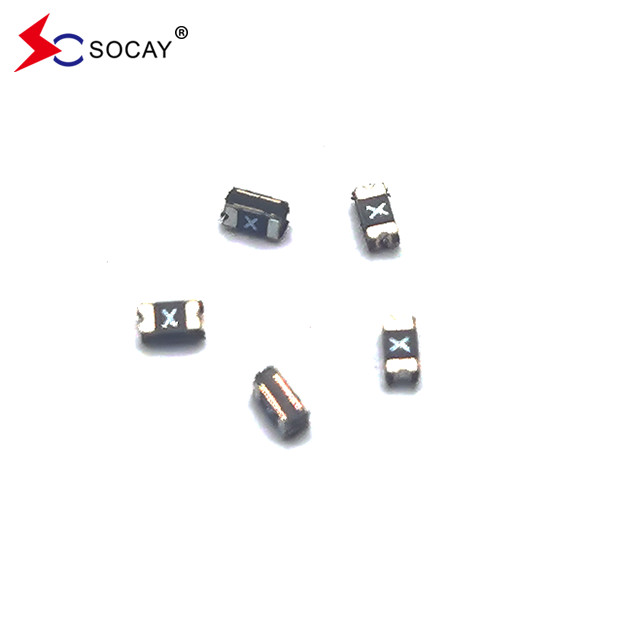

PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং 0



বৈশিষ্ট্যঃ

u RoHS সম্মত এবং হ্যালোজেন মুক্ত

u দ্রুত ট্রিপিং, 0603 মাত্রা, সারফেস মাউন্টযোগ্য, কঠিন অবস্থা

u অপারেটিং বর্তমানঃ 0.01A ~ 0.50A

u সর্বোচ্চ ভোল্টেজঃ 6V ~ 30Vdc

u অপারেটিং তাপমাত্রাঃ -40°C ~ + 85°C







পরীক্ষাপয়েন্ট পরীক্ষার শর্ত গ্রহণ করো / প্রত্যাখ্যানের মানদণ্ড
প্রতিরোধ স্থির বাতাসে @ 25°C Rমিনিট≤R≤R1সর্বাধিক
ভ্রমণের সময় নির্দিষ্ট প্রবাহ, ভিসর্বাধিক, ২৫°সি T≤যাত্রার সর্বোচ্চ সময়
স্ট্যান্ডিং কারেন্ট ৩০ মিনিট, ১টার সময়এইচ কোন ট্রিপ
ট্রিপ চক্র জীবন Vসর্বাধিক, আমিসর্বাধিক, ১০০চক্র কোন আর্কিং বা জ্বলন্ত
যাত্রা সহ্য করা Vসর্বাধিক১ ঘন্টা কোন আর্কিং বা জ্বলন্ত



টার্মিনাল উপাদান টিন-প্লেটেড নিকেল-কুপার
সোল্ডারিং জোন EIA স্পেসিফিকেশন RS 186-9E এবং ANSI/J-STD-002 Category 3 পূরণ করে।



পরীক্ষাপয়েন্ট পরীক্ষার শর্ত প্রতিরোধের পরিবর্তন
প্যাসিভ বার্ধক্য 85°C, 1000 ঘন্টা ±10%
আর্দ্রতা বৃদ্ধির 85°C/85%RH.100 ঘন্টা ±৫%
তাপীয় শক

মিল-এসটিডি-২০২, পদ্ধতি ১০৭জি

+৮৫°সি/৪০°সি, ২০ বার

 ±33% সাধারণ প্রতিরোধের পরিবর্তন
দ্রাবক প্রতিরোধের মিল-এসটিডি-২০২, পদ্ধতি ২১৫ কোন পরিবর্তন নেই
কম্পন এমএল-এসটিডি-৮৮৩সি, পরীক্ষার শর্ত এ কোন পরিবর্তন নেই



মডেল সর্বাধিক পরিবেষ্টিত অপারেটিং তাপমাত্রা (°C)
  -৪০ -২০ 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
SCF002-0603RB 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
SCF003-0603RB 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
SCF004-0603RB 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
SCF005-0603RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
এসসিএফ০১০-০৬০৩আরবি 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0603RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
এসসিএফ০২৫-০৬০৩আরবি 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
এসসিএফ০৩০-০৬০৩আরবি 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
SCF035-0603RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
SCF050-0603RB 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

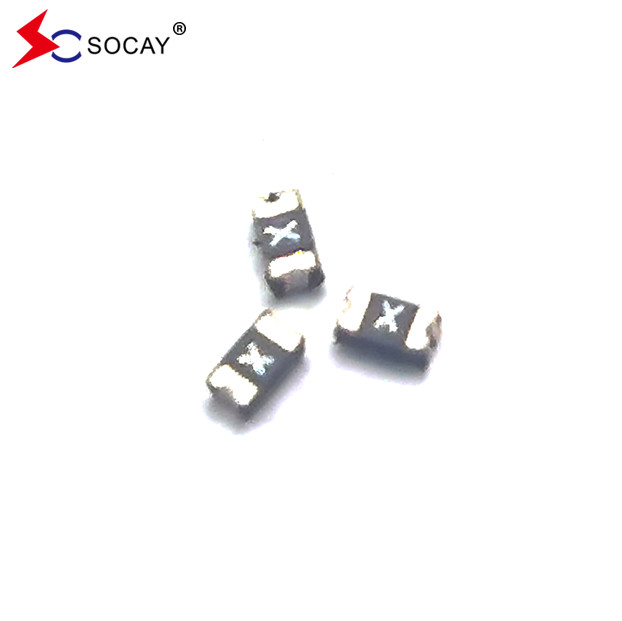

PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং 1

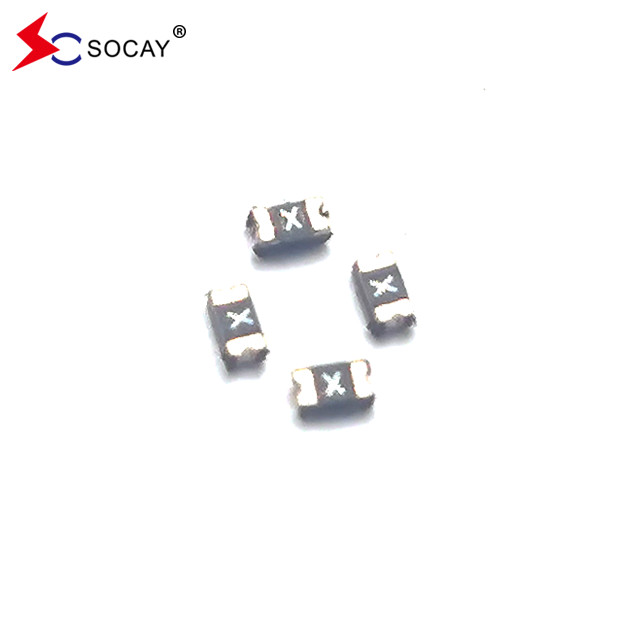

PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং 2

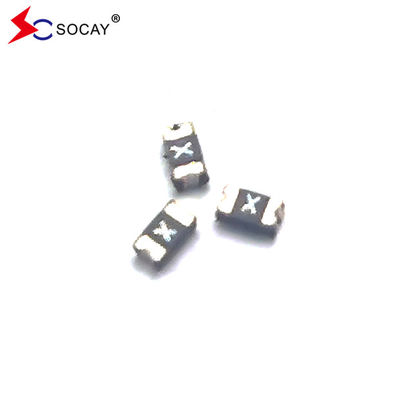

PPTC সারফেস মাউন্ট রিসেটযোগ্য ফিউজ SCF002-0603RB 0.02A 30Vmax দ্রুত ট্রিপিং 3



পার্ট নম্বর পরিমাণ পার্ট নম্বর পরিমাণ
SCF001-0603RB ৪০০০ পিসি SCF020-0603RB ৫০০০ পিসি
SCF002-0603RB ৪০০০ পিসি এসসিএফ০২৫-০৬০৩আরবি ৫০০০ পিসি
SCF003-0603RB ৫০০০ পিসি এসসিএফ০৩০-০৬০৩আরবি ৫০০০ পিসি
SCF004-0603RB ৫০০০ পিসি SCF035-0603RB ৫০০০ পিসি
SCF005-0603RB ৫০০০ পিসি SCF040-0603RB ৪০০০ পিসি
এসসিএফ০১০-০৬০৩আরবি ৫০০০ পিসি SCF050-0603RB ৪০০০ পিসি
