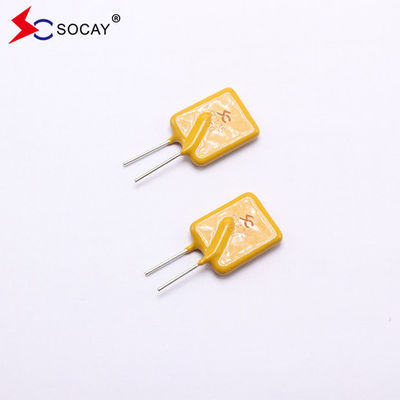

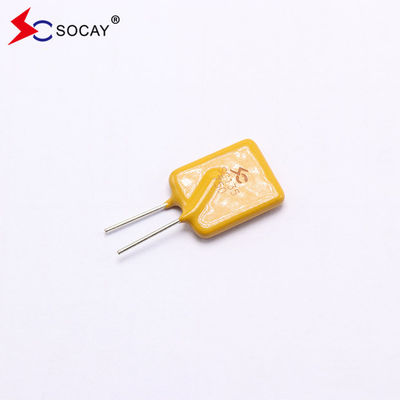

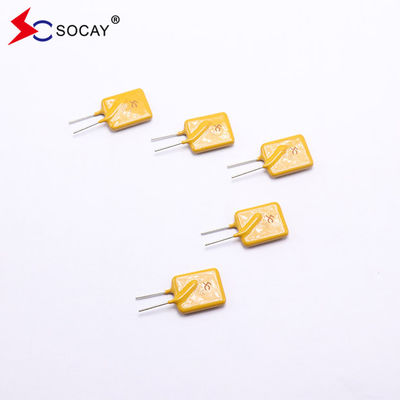

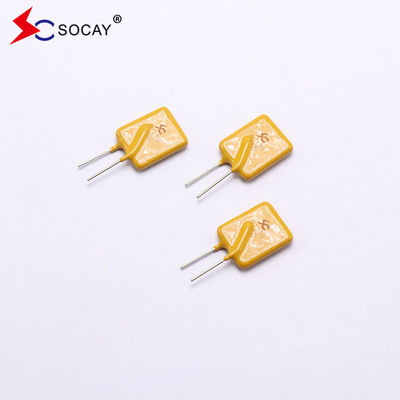

SOCAY পুনরায় সেটযোগ্য পলিমার PPTC SC135-750SZ0D অপারেশন বর্তমান 0.75A পাওয়ার পোর্টের জন্য
রিসেটযোগ্য পলিমার পিপিটিসিDATA SHEET:SC135-750SZ0D_v912.1.pdf
বৈদ্যুতিক পরামিতিঃ
| পার্ট নম্বর |
আমিথামো(A) |
আমিভ্রমণ(A) |
Vসর্বাধিক
(ভিডিসি)
|
আমিসর্বাধিক
(A)
|
পিডিটাইপ
(ডাব্লু)
|
সর্বাধিক সময়
ট্রিপ
|
Rঅস্তিত্ব |
| রিসেটযোগ্য পলিমার পিপিটিসি |
|
|
|
|
|
বর্তমান
(A)
|
সময়
(S)
|
Rমিনিট
(Ω)
|
Rসর্বাধিক
(Ω)
|
R1সর্বাধিক
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
পিপিটিসি সম্পর্কে
পলিমারিক পজিটিভ তাপমাত্রা সহগ একটি ধরনের ওভারকরেন্ট ইলেকট্রনিক সুরক্ষা উপাদান, যা উচ্চ চাপের শর্তে উচ্চ পলিমার জৈব পলিমার থেকে তৈরি,উচ্চ তাপমাত্রা এবং ভলকানাইজেশন প্রতিক্রিয়া, কন্ডাক্টিভ কণা উপকরণ সঙ্গে doping পরে এবং বিশেষ প্রযুক্তি দ্বারা প্রক্রিয়াজাত। ঐতিহ্যগত ফিউজ overcurrent সুরক্ষা, শুধুমাত্র একবার রক্ষা করতে পারেন, পুড়িয়ে আউট প্রয়োজন প্রতিস্থাপন,যখন স্ব-পুনরুদ্ধার ফিউজ ওভারকরেন্ট ওভারহিটিং সুরক্ষা আছে, স্বয়ংক্রিয়ভাবে দ্বৈত ফাংশন পুনরুদ্ধার।
পিপিটিসির কাজের মান
পিপিটিসির কাজের মান
সার্কিটের সাথে সিরিয়ায় সংযুক্ত, যখন একটি অস্বাভাবিক বর্তমান থাকে, প্রতিরোধের মান মুহূর্তের জন্য বৃদ্ধি পায় এবং বর্তমান সীমাবদ্ধকারী হিসাবে কাজ করে।এটি একটি নিম্ন প্রতিরোধের অবস্থায় ফিরে আসে এবং সার্কিট স্বাভাবিকভাবে কাজ করে.
রিসেটযোগ্য পলিমার পিপিটিসি বৈশিষ্ট্যঃ
|
u RoHS সম্মত এবং হ্যালোজেন মুক্ত
u রেডিয়াল লিডযুক্ত ডিভাইস
u ইপোক্সি পলিমার আইসোলেশন উপাদানটি UL94V-0 প্রয়োজনীয়তা পূরণ করে
u PPTC রিসেটযোগ্য ফিউজ অপারেশন বর্তমানঃ 0.90A, সর্বোচ্চ ভোল্টেজঃ 60Vdc, অপারেটিং তাপমাত্রাঃ -40°C থেকে +85°C
|
রিসেটযোগ্য পলিমার পিপিটিসি অ্যাপ্লিকেশনঃ
|
u ইউএসবি হাব, পোর্ট এবং পেরিফেরিয়াল
u পাওয়ার পোর্ট
u IEEE1394 পোর্ট
u মোটর সুরক্ষা
u কম্পিউটার এবং পেরিফেরিয়াল
u সাধারণ ইলেকট্রনিক্স
|
তাপমাত্রা রিরেটিং চার্ট ∙ আইথামো(A):
| পরিবেষ্টিত অপারেশন তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস |
-২০ ডিগ্রি সেলসিয়াস |
0°C |
২৩°সি |
৩০°সি |
৪০°সি |
৫০°সি |
৬০°সি |
৭০°সি |
৮৫°সি |
| শতাংশ হ্রাস |
১৪৫% |
১৩০% |
১২০% |
১০০% |
৯৫% |
৮৮% |
৮০% |
৭১% |
৬৬% |
৫৬% |
পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তাঃ
| পরীক্ষা |
পরীক্ষার শর্ত |
গ্রহণ/প্রত্যাখ্যানের মানদণ্ড |
| প্রতিরোধ |
স্থির বাতাসে @25±2°C |
Rmin≤R≤Rmax |
| বর্তমান বজায় রাখুন |
৬০ মিনিট, আইহোল্ডে, শান্ত বাতাসে @২৫±২°সি |
কোন ট্রিপ |
| ভ্রমণের সময় |
নির্দিষ্ট প্রবাহ, Vmax, @25±2°C |
T≤যাত্রার সর্বোচ্চ সময় |
| ট্রিপ চক্র জীবন |
ভিম্যাক্স, আইম্যাক্স, ১০০ চক্র |
কোন আর্কিং বা জ্বলন্ত |
| যাত্রা সহ্য করা |
Vmax,২৪ ঘন্টা |
কোন আর্কিং বা জ্বলন্ত |
রিসেটযোগ্য পলিমার পিপিটিসির শারীরিক বৈশিষ্ট্যঃ
| সীসা উপাদান |
0.03-1.85A টিন প্লাস্টিক তামা প্লাস্টিক ইস্পাত
2.50-5.00A টিন-প্লেট তামা
|
| সোল্ডারিং বৈশিষ্ট্য |
মিল-এসটিডি-২০২, পদ্ধতি ২০৮ই অনুসারে সোল্ডার ক্ষমতা |
| আইসোলেশন উপাদান |
শক্ত, অগ্নি retardant epoxy পলিমার UL 94V-0 প্রয়োজনীয়তা পূরণ করে। |
| ডিভাইস লেবেলিং |
চিহ্নিত করা হয়েছে SC, ভোল্টেজ, রেট করা বর্তমান |
রিসেটযোগ্য পলিমার পিপিটিসি প্যাকেজিং পরিমাণঃ
| পার্ট নম্বর |
পরিমাণ (পিসি/রিল) |
|
SC135-750SZ0D
|
500 |
SOCAY এর প্রধান পণ্যএর মধ্যে রয়েছে সিরামিক গ্যাস ডিসচার্জ টিউব (জিডিটি), ট্রানজিয়েন্ট দমন ডায়োড (টিভিএস ডায়োড), ইএসডি দমনকারী, থাইরিস্টর সার্জ দমনকারী (টিএসএস), স্পার্ক গ্যাপ প্রটেক্টর (এসপিজি), ভেরিস্টর (এমওভি),চিপ ভেরিস্টর (এমএলভি), পিটিসি পুনরায় সেটযোগ্য ফিউজ, নেতিবাচক তাপমাত্রা সহগ তাপমাত্রা (এনটিসি তাপমাত্রা), চিপ মরীচি, শটকি ডায়োড, জেনার ডায়োড ইত্যাদি। সার্কিট ডিজাইন থেকে পণ্য পরীক্ষায় (এবং পরীক্ষার প্রতিবেদন সরবরাহ করুন),আমরা আপনাকে সার্কিট সুরক্ষা ক্ষেত্রে এক স্টপ পরিষেবা প্রদান করব। চমৎকার গুণমান এবং পরিষেবা দিয়ে, SOCAY গ্রাহকদের কাছ থেকে ব্যাপক প্রশংসা এবং শিল্প থেকে সম্মান অর্জন করেছে।
