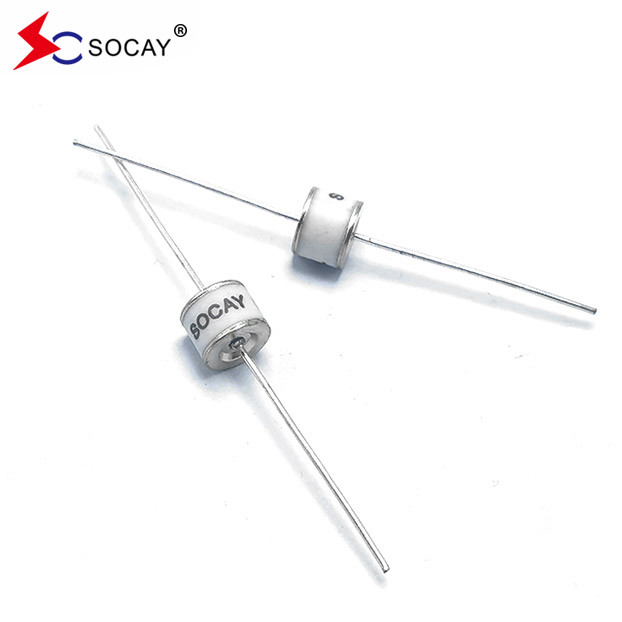

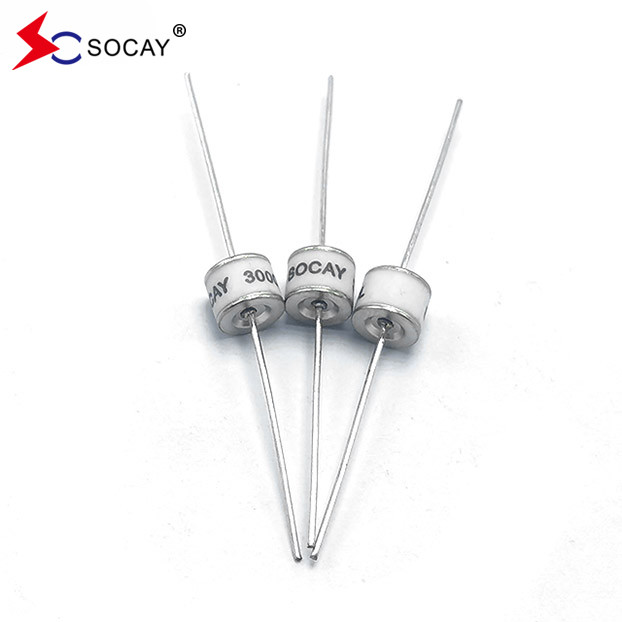

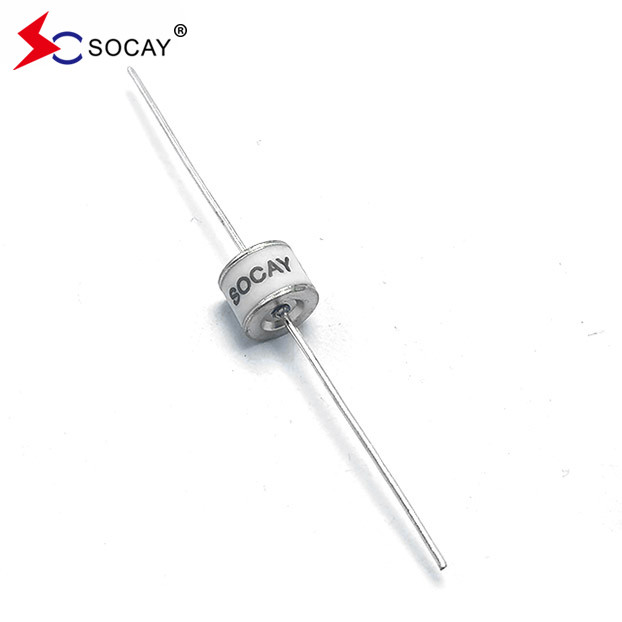

অক্ষীয় সীসাযুক্ত সিরামিক গ্যাস ডিসচার্জ টিউব SC2E8-90ML RoHS সম্মত

90V±20% অক্ষীয় সীসাযুক্ত সিরামিক গ্যাস ডিসচার্জ টিউব SC2E8-90ML, RoHS সম্মত

DATA SHEET:SC2E8_v91.1.pdf

সিরামিক গ্যাস ডিসচার্জ টিউবগুলির জন্য নির্বাচন নীতি

1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, যাতে এটি সার্কিটের স্বাভাবিক কাজকে প্রভাবিত করতে পারে না।
2সিরামিক গ্যাস ডিসচার্জ টিউব এর রক্ষণাবেক্ষণ ভোল্টেজ যতটা সম্ভব উচ্চ হওয়া উচিত যাতে সার্কিটে কাজের ভোল্টেজ অবিচ্ছিন্ন পরিবাহিতা সৃষ্টি করে না তা নিশ্চিত করা যায়।যখন সার্কিটে ওভারভোল্টেজ অদৃশ্য, সিরামিক গ্যাস ডিসচার্জ টিউবটি সময়মতো বন্ধ হয়ে যায় তা নিশ্চিত করুন, অন্যথায় এটি সার্কিটের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করবে।
3সিরামিক গ্যাস ডিসচার্জ টিউব এর ইমপ্যাক্ট ব্রেকডাউন ভোল্টেজ সর্বাধিক তাত্ক্ষণিক ভোল্টেজ যে সার্কিট প্রতিরোধ করতে পারে কম হতে হবে তা নিশ্চিত করুন।
4. লাইনে প্রবেশ করতে পারে এমন ইমপ্লান্ট কারেন্টের তীব্রতা অনুযায়ী, ইমপ্লান্ট কারেন্ট প্রতিরোধের ক্ষমতা নির্ধারণ করুন যা নির্বাচিত ডিসচার্জ টিউব অর্জন করতে হবে।
5যখন প্রয়োজন হয়, সিরামিক গ্যাস ডিসচার্জ টিউব একটি উপযুক্ত শর্ট সার্কিট ডিভাইস, FS ডিভাইস, এছাড়াও একটি ব্যর্থতা সুরক্ষা ডিভাইস বলা হয় দিয়ে সজ্জিত করা উচিত।

জিডিটি সম্পর্কে
গ্যাস ডিসচার্জ টিউব উচ্চ দক্ষতা আর্ক ডিসচার্জের গ্যাস পদার্থবিজ্ঞানের নীতি অনুসারে কাজ করে। বৈদ্যুতিক দৃষ্টিকোণ থেকে, একটি গ্যাস ডিসচার্জ টিউব চাপ-সংবেদনশীল সুইচটির সমতুল্য।একবার নিষ্কাশন টিউব প্রয়োগ ভোল্টেজ ভাঙ্গন ভোল্টেজ অতিক্রম করে, একটি আর্ক ন্যানোসেকেন্ডের মধ্যে সিল করা স্রাব এলাকায় গঠিত হবে। উচ্চ জর্জ বর্তমান হ্যান্ডলিং ক্ষমতা এবং একটি আর্ক ভোল্টেজ যা বর্তমান শর্ট সার্কিট ওভারভোল্টেজ থেকে প্রায় স্বাধীন।যখন ডিসচার্জ শেষ হয় এবং ডিসচার্জ টিউব বেরিয়ে আসে, অভ্যন্তরীণ প্রতিরোধের অবিলম্বে কয়েক 100 MΩ ফিরে আসে। অতএব, গ্যাস নিষ্কাশন টিউব সুরক্ষিত উপাদান প্রায় সব প্রয়োজনীয়তা পূরণ।এটি অনুমোদিত মান পরিসীমা মধ্যে নির্ভরযোগ্যভাবে ওভারভোল্টেজ সীমাবদ্ধ করতে পারেন, এবং স্বাভাবিক অপারেটিং অবস্থার অধীনে, তার উচ্চ বিচ্ছিন্নতা প্রতিরোধের এবং কম ক্যাপাসিট্যান্স বৈশিষ্ট্যগুলির কারণে, ডিসচার্জ টিউবটি মূলত সুরক্ষিত সিস্টেমে কোনও প্রভাব ফেলবে না।

সিরামিক গ্যাস ডিসচার্জ টিউব শ্রেণীবিভাগ
1ইলেক্ট্রোডের সংখ্যা অনুযায়ী, সাধারণত ব্যবহৃত গ্যাস স্রাব টিউবগুলি ডায়োড স্রাব টিউব এবং ট্রিওড স্রাব টিউবগুলিতে বিভক্ত। তাদের প্যাকেজিং উপকরণগুলির বেশিরভাগই সিরামিক,তাই তারা সিরামিক স্রাব টিউব বলা হয়.
2আকার অনুযায়ী, সাধারণত ব্যবহৃত গ্যাস নিষ্কাশন টিউব চিপ নিষ্কাশন টিউব এবং প্লাগ ইন নিষ্কাশন টিউব বিভক্ত করা হয়।
3পণ্যের পালস ভোল্টেজ অনুযায়ী, সাধারণভাবে ব্যবহৃত গ্যাস স্রাব টিউবগুলি প্রচলিত পালস স্রাব টিউব এবং নিম্ন পালস স্রাব টিউবগুলিতে বিভক্ত।
