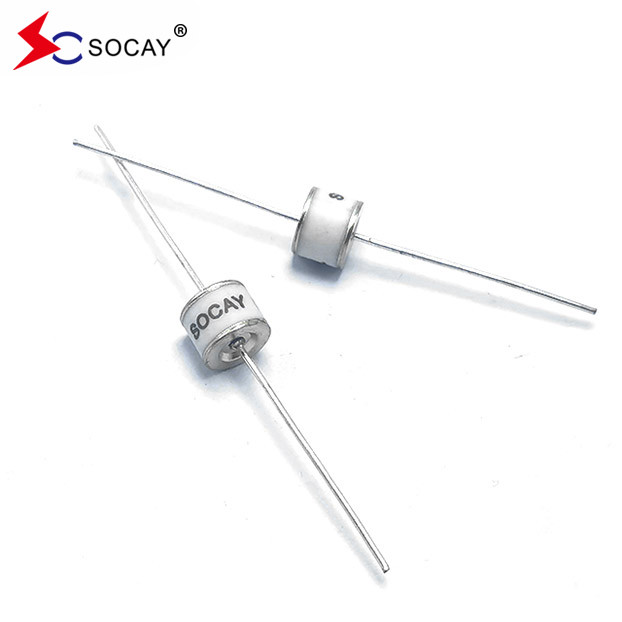

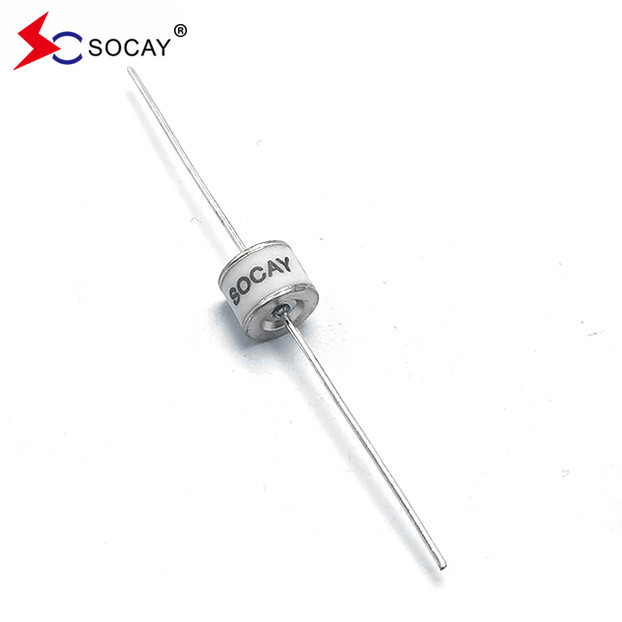

800 ভোল্ট অক্ষীয় সীসাযুক্ত সিরামিক জিডিটি টিউব এসসি 2 ই 8-800 এমএল ক্লাসিকাল উপাদান

800 ভোল্ট অক্ষীয় সীসাযুক্ত সিরামিক জিডিটি টিউব এসসি 2 ই 8-800 এমএল ক্লাসিকাল উপাদান

DATA SHEET:SC2E8_v91.1.pdf

গ্যাস ডিসচার্জ টিউব (জিডিটি) সাধারণ অ্যাপ্লিকেশন সার্কিট
সিরামিক গ্যাস ডিসচার্জ টিউব (জিডিটি) ব্যাপকভাবে যোগাযোগের লাইন এবং যোগাযোগ, সুরক্ষা এবং শিল্পের মতো বৈদ্যুতিন পণ্যগুলির পাওয়ার লাইন সুরক্ষায় ব্যবহৃত হয়।পাওয়ার লাইন সুরক্ষায় ব্যবহৃত হলে, সিরামিক গ্যাস স্রাব টিউব (জিডিটি)
MOV বা TVS এর সাথে সিরিজে প্রয়োগ করা হয়, যেমন চিত্র 2 এ দেখানো হয়েছে। চিত্র 3 অনুযায়ী RJ45 ইন্টারফেস সুরক্ষা দেখায়, চিত্র 4 এবং চিত্র 5 অনুযায়ী RS485 ইন্টারফেস এবং BNC দেখায়।
দুই স্তরের ইন্টারফেস সুরক্ষা স্কিম, প্রথম স্তর সিরামিক গ্যাস স্রাব টিউব ব্যবহার করে।













গ্যাস ডিসচার্জ টিউবের প্রধান বৈশিষ্ট্য
>সিসি ব্রেকডাউন ভোল্টেজঃ 70 ~ 7500 ভি
>ইম্প্যাক্ট স্রাব বর্তমান (8/20 μs): সর্বোচ্চ 100 kA
>ইম্প্যাক্ট স্রাব বর্তমান (10/350 μs): সর্বোচ্চ 100 kA
>পাওয়ার ফ্রিকোয়েন্সি ডিসচার্জ কারেন্ট (১ সেকেন্ড): সর্বোচ্চ ২০ এ
>পাওয়ার ফ্রিকোয়েন্সি ডিসচার্জ বর্তমান (0.2 সেকেন্ড): সর্বোচ্চ 300A
>আর্ক ভোল্টেজঃ 10 ~ 35 ভি
>ইনস্যুলেশন প্রতিরোধেরঃ ন্যূনতম 1 GΩ
>ক্যাপাসিটেন্সঃ কমপক্ষে ০.২ পিএফ




সিরামিক গ্যাস ডিসচার্জ টিউব (জিডিটি) এর বৈশিষ্ট্য
> জংশন ক্যাপাসিট্যান্স কম, সর্বাধিক সিরিজ পণ্যগুলির জংশন ক্যাপাসিট্যান্স 2pF এর বেশি নয়, এবং অতি-বড় প্রবাহের পণ্যগুলির জংশন ক্যাপাসিট্যান্স কয়েক দশ থেকে কয়েক ডজন পিকোফারাডে রয়েছে;
> বড় প্রবাহের হার, আমাদের সিরামিক গ্যাস ডিসচার্জ টিউব (জিডিটি) একক ইউনিট 500A থেকে 100kA পর্যন্ত 8/20μs এর প্রবাহের হার পরিসীমা আছে;
> উচ্চ নিরোধক প্রতিরোধের, সাধারণত 1GΩ এর উপরে, বয়স সহজ নয় এবং উচ্চ নির্ভরযোগ্যতা রয়েছে;
> ডিসি ব্রেকডাউন ভোল্টেজ ব্যাপ্তি 75V ~ 6000V, ইমপলস ব্রেকডাউন ভোল্টেজ ব্যাপ্তি 600V ~ 7800V;
> বিভিন্ন অ্যাপ্লিকেশন চাহিদা মেটাতে SMD ডিভাইস এবং প্লাগ-ইন ডিভাইস, দুই-টার্মিনাল ডিভাইস এবং তিন-টার্মিনাল ডিভাইস সহ বিভিন্ন প্যাকেজ;
> ইনস্টল করা সহজ;
