350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: জেনার ডায়োডের
জেনার ডায়োড প্যাকেজের ধরন: SOD-123
জেনার ডায়োড পাওয়ার ডিসিপেশন: 350mW
জেনার ভোল্টেজ (নম্বর): 27V
জেনার ভোল্টেজ (ন্যূনতম): 25.65V
জেনার ভোল্টেজ (সর্বোচ্চ): 28.35V
ZZK: 300Ω
IZK: 0.5mA
বিশেষভাবে তুলে ধরা:

ইলেকট্রনিক্স উপাদান ২৭ ভি

,

ইলেকট্রনিক্স উপাদান 350mW

,

ডায়োড জেনার ২৭ ভোল্ট উপাদান
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: BZT52C27
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
পণ্যের বর্ণনা

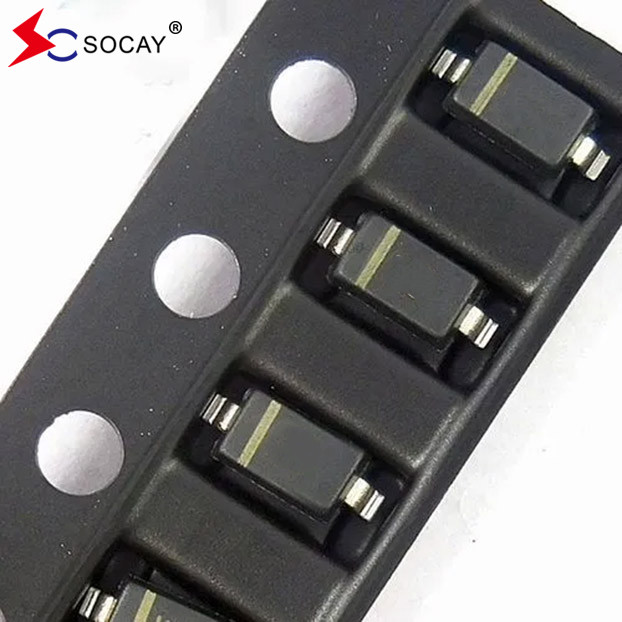

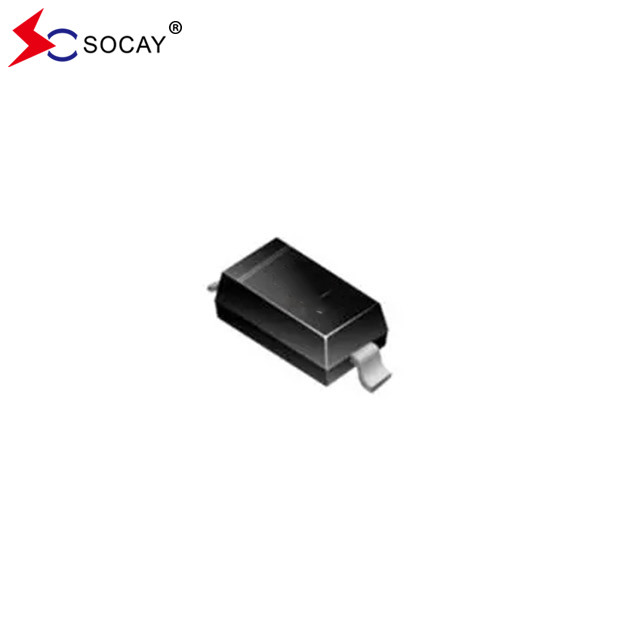

SOCAY 27V 350mW BZT52C27 SOD-123 প্যাকেজ SMD জেনার ডায়োড



জেনার ডায়োড DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf





জেনার ডায়োড বৈশিষ্ট্যঃ

  • প্ল্যানার ডাই নির্মাণ
  • ৩৫০ মেগাওয়াট বিদ্যুৎ অপচয়
  • জেনার ভোল্টেজ ২.৪ থেকে ৭৫ ভোল্ট
  • স্বয়ংক্রিয় সমাবেশ প্রক্রিয়ার জন্য আদর্শভাবে উপযুক্ত
  • ইইউ রোএইচএস মেনে চলার জন্য সীসা মুক্ত 2.0
  • আইইসি ৬১২৪৯ মান অনুযায়ী সবুজ ছাঁচনির্মাণ যৌগ

​



জেনার ডায়োড মেকানিক্যাল তারিখঃ

  • কেসঃ এসওডি-১২৩, মোল্ড প্লাস্টিক
  • টার্মিনালঃ মিল-এসটিডি-৭৫০ অনুযায়ী সোল্ডারযোগ্য, পদ্ধতি ২০২৬
  • মেরুকতা: নিচের চিত্র দেখুন
  • ওজনঃ ০.০০০৪ আউন্স, ০.০১ গ্রাম





জেনার ডায়োডের সর্বোচ্চ রেট (টি)এ=২৫°সি, যদি অন্যথায় উল্লেখ না করা হয়):

জেনার ডায়োড প্যারামিটার প্রতীক মূল্য ইউনিট
জেনার ডায়োড পাওয়ার ডিসিপেশন (নোট ১) পিডি 350 এম ডাব্লু
জংশন থেকে পরিবেশে তাপীয় প্রতিরোধের RθJA 357 °C/W
জেনার ডায়োড জংশন তাপমাত্রা টিজে 150 °C
জেনার ডায়োড স্টোরেজ তাপমাত্রা টিএসটিজি -55 থেকে +150 °C
দ্রষ্টব্য১ঃ সিরামিক পিসিবি-তে মাউন্ট করা ডিভাইসঃ ৭.৬ মিমি এক্স ৯.৪ মিমি এক্স ০.৮৭ মিমি, প্যাডের আয়তন ২৫ মিমি২।













জেনার ডায়োডের বৈদ্যুতিক বৈশিষ্ট্য (TA=২৫°C):

পার্ট নম্বর জেনার ভোল্টেজ রেঞ্জ (নোট ২) সর্বাধিক জেনার প্রতিবন্ধকতা (নোট ৩)

সর্বাধিক

ফুটো প্রবাহ (নোট ২)
  VZ @ IZT ZZT @ IZT ZZK @ IZK আইআর @ ভিআর
  নাম্বার. ((V) মিনিট. ((V) সর্বাধিক. (Ω) (এমএ) (Ω) (এমএ) (μA) (V)
BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
BZT52C3V9 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
BZT52C4V7 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

দ্রষ্টব্য ২ঃ স্বয়ং উত্তাপের প্রভাবকে কমিয়ে আনতে স্বল্প সময়ের পরীক্ষামূলক স্পন্দন ব্যবহার করা হয়।

দ্রষ্টব্য ৩ঃ f=১kHZ।









SOD-123 প্যাকেজ জেনার ডায়োড সার্কিট ডায়াগ্রামঃ

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 0





জেনার ডায়োড রেটিং এবং বৈশিষ্ট্যযুক্ত কার্ভঃ

ডুমুর1.শক্তি হ্রাস কার্ভ

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 1



চিত্র ২। সাধারণ জংশন ক্যাপাসিটি

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 2



ডুমুর3. জেনারের সাধারণ বিশ্লেষণ

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 3



ডুমুর4. জেনারের সাধারণ বিশ্লেষণ

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 4





ডুমুর5. জেনারের সাধারণ বিশ্লেষণ

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 5





এসওডি-১২৩প্যাকেজ জেনার ডায়োডের রূপরেখা (ইঞ্চি এবং মিলিমিটারে মাত্রা):

350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 6





SOD-123 প্যাকেজ জেনার ডায়োড অর্ডারের তথ্যঃ

জেনার ডায়োডের পার্ট নম্বর উপাদান প্যাকেজ পরিমাণ প্যাকেজিং বিকল্প
BZT52C2V4~BZT52C75 এসওডি-১২৩ ১০০০ পিসি প্রতি 13 "প্লাস্টিকের রিল
BZT52C2V4~BZT52C75 এসওডি-১২৩ ৩০০০ পিসি প্রতি ৭ ইঞ্চি প্লাস্টিকের রিল





350mW পাওয়ার ডিসিপেশন ইলেকট্রনিক্স কম্পোনেন্ট BZT52C27 ডায়োড জেনার 27V 7
