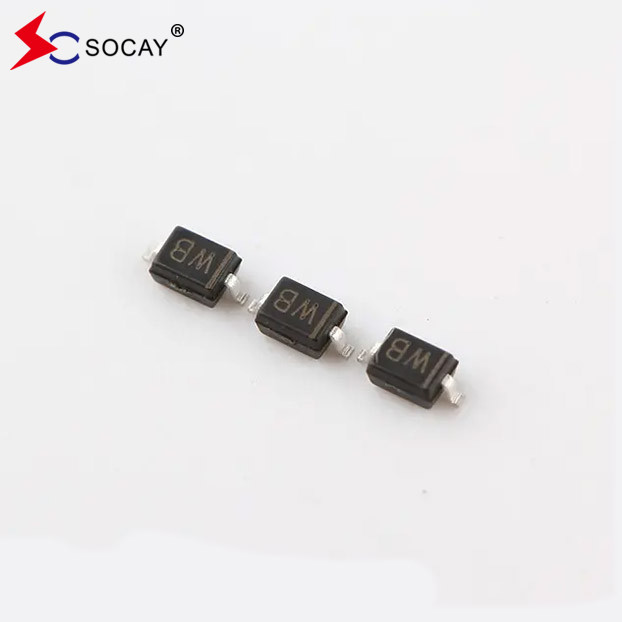

10 ভোল্ট 200 এমডাব্লু জেনার এসএমডি ডায়োড BZT52C10S ইলেকট্রনিক উপাদান

3000 পিসি
MOQ
negotiable
মূল্য
10 ভোল্ট 200 এমডাব্লু জেনার এসএমডি ডায়োড BZT52C10S ইলেকট্রনিক উপাদান
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
BZT52C10S নাম: জেনার ডায়োডের
BZT52C10S প্যাকেজের ধরন: SOD-323
BZT52C10S পাওয়ার ডিসিপেশন: 200mW
BZT52C10S Vz (নম্বর): 10V
ভিজেড (মিনিট): 9.5V
ভিজেড (সর্বোচ্চ): 10.5V
ZZT (সর্বোচ্চ): 15Ω
IZT: 5mA
বিশেষভাবে তুলে ধরা:

200mW জেনার এসএমডি ডায়োড

,

১০ ভোল্ট জেনার এসএমডি ডায়োড
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: BZT52C10S
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

জেনার ডায়োড BZT52C10S 10V 200mW ইলেকট্রনিক কম্পোনেন্টস ইন স্টক এসএমডি ডায়োড



এসএমডি ডায়োড DATASHEET:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf



এসএমডি ডায়োডের বৈশিষ্ট্যঃ

  • ক্রমাগত ভোল্টেজ নিয়ন্ত্রণ
  • এটিতে বিস্তৃত ভোল্টেজ রেঞ্জ নির্বাচন রয়েছেঃ 2.4V থেকে 75V পর্যন্ত
  • পাতলা SMD প্যাকেজঃ SOD-323
  • RoHS সম্মতি / সবুজ EMC
  • ম্যাট টিন (Sn) লিড ফিনিস





SMD Diode BZT52C10S Absolute Max. রেটিং (TA=25°C):

এসএমডি ডায়োড প্যারামিটার প্রতীক এসএমডি ডায়োডের মান ইউনিট
এসএমডি ডায়োড পাওয়ার ডিসিপেশন (নোট ১) পিডি 200 এম ডাব্লু
এসএমডি ডায়োড জংশন তাপমাত্রা টিJ 150 °C
এসএমডি ডায়োড স্টোরেজ তাপমাত্রা টিএসটিজি -55 থেকে +150 °C
সর্বোচ্চ নিয়ন্ত্রক বর্তমান আমিZM পিডি/ ভিZ mA

দ্রষ্টব্য১ঃ সিরামিক পিসিবি-তে মাউন্ট করা ডিভাইসঃ ৭.৬ মিমি এক্স ৯.৪ মিমি এক্স ০.৮৭ মিমি, প্যাডের আয়তন ২৫ মিমি2.







এসএমডি ডায়োডের বৈদ্যুতিক বৈশিষ্ট্য (টিএ=২৫°সি):



এসএমডি ডায়োড

পার্ট নম্বর

এসএমডি ডায়োড

জেনার ভোল্টেজ রেঞ্জ (নোট ২)

এসএমডি ডায়োড

সর্বাধিক জেনার প্রতিবন্ধকতা (নোট ৩)

 এসএমডি ডায়োডের সর্বাধিক ফুটো প্রবাহ (নোট ২)
  এসএমডি ডায়োড ভিZ@ আমিZT

এসএমডি ডায়োড

ZZT@ আমিZT

 ZZK@ আমিZK আমিR@ ভিR
  নাম্বার. ((V) মিনিট. ((V) সর্বাধিক. (Ω) (এমএ) (Ω) (এমএ) (μA) (V)
BZT52C2V4S 2.4 2.20 2.60 100 5.0 600 1.0 50 1.0
BZT52C2V7S 2.7 2.50 2.90 100 5.0 600 1.0 20 1.0
BZT52C3V0S 3.0 2.80 3.20 95 5.0 600 1.0 10 1.0
BZT52C3V3S 3.3 3.10 3.50 95 5.0 600 1.0 5 1.0
BZT52C3V6S 3.6 3.40 3.80 90 5.0 600 1.0 5 1.0
BZT52C3V9S 3.9 3.70 4.10 90 5.0 600 1.0 3 1.0
BZT52C4V3S 4.3 4.00 4.60 90 5.0 600 1.0 3 1.0
BZT52C4V7S 4.7 4.40 5.00 80 5.0 500 1.0 3 2.0
BZT52C5V1S 5.1 4.80 5.40 60 5.0 480 1.0 2 2.0
BZT52C5V6S 5.6 5.20 6.00 40 5.0 400 1.0 1 2.0
BZT52C6V2S 6.2 5.80 6.60 10 5.0 150 1.0 3 4.0
BZT52C6V8S 6.8 6.40 7.20 15 5.0 80 1.0 2 4.0
BZT52C7V5S 7.5 7.00 7.90 15 5.0 80 1.0 1 5.0
BZT52C8V2S 8.2 7.70 8.70 15 5.0 80 1.0 0.7 5.0
BZT52C9V1S 9.1 8.50 9.60 15 5.0 100 1.0 0.5 6.0
BZT52C10S 10 9.40 10.60 20 5.0 150 1.0 0.2 7.0
BZT52C11S 11 10.40 11.60 20 5.0 150 1.0 0.1 8.0
BZT52C12S 12 11.40 12.70 25 5.0 150 1.0 0.1 8.0
BZT52C13S 13 12.40 14.10 30 5.0 170 1.0 0.1 8.0
BZT52C15S 15 13.80 15.60 30 5.0 200 1.0 0.1 10.5
BZT52C16S 16 15.30 17.10 40 5.0 200 1.0 0.1 11.2
BZT52C18S 18 16.80 19.10 45 5.0 225 1.0 0.1 12.6
BZT52C20S 20 18.80 21.20 55 5.0 225 1.0 0.1 14.0
BZT52C22S 22 20.80 23.30 55 5.0 250 1.0 0.1 15.4
BZT52C24S 24 22.80 25.60 70 5.0 250 1.0 0.1 16.8
BZT52C27S 27 25.10 28.90 80 2.0 300 0.5 0.1 18.9
BZT52C30S 30 28.00 32.00 80 2.0 300 0.5 0.1 21.0
BZT52C33S 33 31.00 35.00 80 2.0 325 0.5 0.1 23.1
BZT52C36S 36 34.00 38.00 90 2.0 350 0.5 0.1 25.2
BZT52C39S 39 37.00 41.00 130 2.0 350 0.5 0.1 27.3
BZT52C43S 43 40.00 46.00 100 2.0 700 1.0 0.1 32.0
BZT52C47S 47 44.00 50.00 100 2.0 750 1.0 0.1 35.0
BZT52C51S 51 48.00 54.00 100 2.0 750 1.0 0.1 38.0
BZT52C56S 56 53.20 58.80 200 2.0 400 0.5 0.045 39.2
BZT52C62S 62 58.90 65.10 215 2.0 423 0.5 0.045 43.4
BZT52C68S 68 64.60 71.40 240 2.0 447 0.5 0.045 47.6
BZT52C75S 75 71.25 78.75 255 2.0 470 0.5 0.045 52.5

দ্রষ্টব্য ২ঃ স্ব-গরম করার প্রভাবকে কমিয়ে আনতে স্বল্প সময়ের পরীক্ষার ধাক্কা ব্যবহার করা হয়। দ্রষ্টব্য ৩ঃ f=১kHZ।







এসওডি-৩২৩ এসএমডি ডায়োড সার্কিট ছবিঃ

10 ভোল্ট 200 এমডাব্লু জেনার এসএমডি ডায়োড BZT52C10S ইলেকট্রনিক উপাদান 0

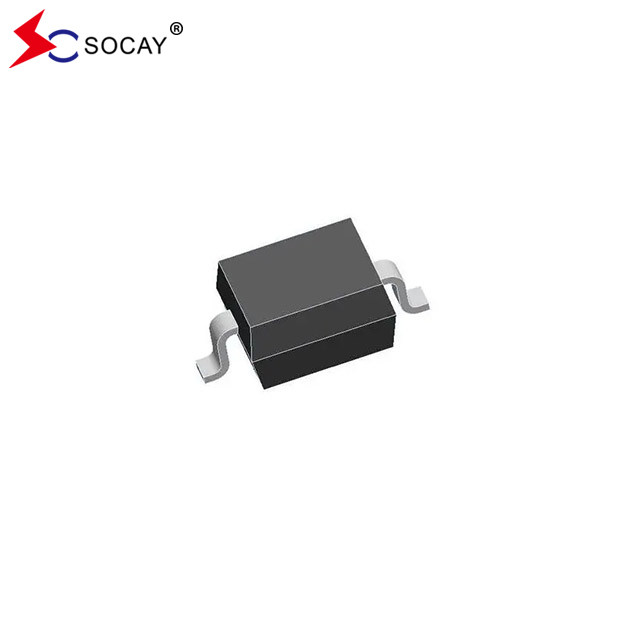

এসওডি-৩২৩ এসএমডি ডায়োডের রূপরেখা এবং মাত্রাঃ

10 ভোল্ট 200 এমডাব্লু জেনার এসএমডি ডায়োড BZT52C10S ইলেকট্রনিক উপাদান 1





SOD-323 SMD ডায়োড পরিমাণঃ

পার্ট নম্বর প্যাকেজ শিপিং
BZT52C2V4S~BZT52C75S এসওডি-৩২৩ টেপ অ্যান্ড রোল 3000 পিসি / 7 ′′ রোল





10 ভোল্ট 200 এমডাব্লু জেনার এসএমডি ডায়োড BZT52C10S ইলেকট্রনিক উপাদান 2
