বাড়ি /পণ্য/জেনার ডায়োডের/প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড

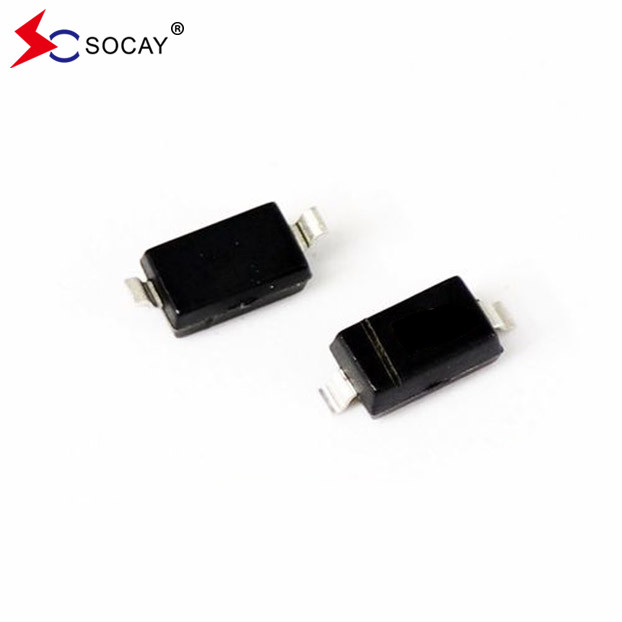

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড

3000 পিসি
MOQ
প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
BZT52C8V2 নাম: জেনার ডায়োডের
BZT52C8V2 প্যাকেজের ধরন: SOD-123
BZT52C8V2 শক্তি অপচয়: 350mW
BZT52C8V2 ভোল্টেজ (নম্বর): 8.2V
BZT52C8V2 ভোল্টেজ (ন্যূনতম): 7.79V
BZT52C8V2 ভোল্টেজ (সর্বোচ্চ): 8.61V
BZT52C8V2 ZZK: 80Ω
BZT52C8V2 IZK: 1mA
বিশেষভাবে তুলে ধরা:

এসএমডি জেনার ডায়োড

,

প্ল্যানার ডাই জেনার ডায়োড

,

BZT52C8V2
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: BZT52C8V2
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
পণ্যের বর্ণনা

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড



জেনার ডায়োড BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf





জেনার ডায়োড BZT52C8V2 পার্থক্য বৈশিষ্ট্যঃ

  • এটি একটি প্লেনার ডাই নির্মাণ
  • পাওয়ার ডিসিপিশন ৩৫০ মেগাওয়াট
  • এর জেনার ভোল্টেজ: ৮.২ ভোল্ট
  • BZT52C8V2 স্বয়ংক্রিয় সমাবেশ প্রক্রিয়া জন্য আদর্শভাবে উপযুক্ত
  • ইইউ রোএইচএস মেনে চলার জন্য সীসা মুক্ত 2.0
  • আইইসি ৬১২৪৯ মান অনুযায়ী সবুজ ছাঁচনির্মাণ যৌগ

​



জেনার ডায়োড BZT52C8V2 মেকানিক্যাল তারিখঃ

  • তার কেসঃ SOD-123 প্যাকেজ, মোল্ড প্লাস্টিক
  • এর টার্মিনালঃ মিল-এসটিডি-৭৫০ অনুযায়ী সোল্ডারযোগ্য, পদ্ধতি ২০২৬
  • এর মেরুভূমিঃ নিচের চিত্র দেখুন
  • এর ওজনঃ ০.০০৪ আউন্স, ০.০১ গ্রাম





জেনার ডায়োড BZT52C8V2 সর্বোচ্চ রেটিং (T)এ=২৫°সি):

ডায়োড প্যারামিটার প্রতীক মূল্য ইউনিট
ডায়োড পাওয়ার ডিসিপেশন (নোট ১) পিডি 350 এম ডাব্লু
জংশন থেকে পরিবেশে তাপীয় প্রতিরোধের RθJA 357 °C/W
ডায়োড জংশন তাপমাত্রা টিজে 150 °C
ডায়োড স্টোরেজ তাপমাত্রা টিএসটিজি -55 থেকে +150 °C
দ্রষ্টব্য১ঃ সিরামিক পিসিবি-তে মাউন্ট করা ডিভাইসঃ ৭.৬ মিমি এক্স ৯.৪ মিমি এক্স ০.৮৭ মিমি, প্যাডের আয়তন ২৫ মিমি২।











জেনার ডায়োড BZT52C8V2 বৈদ্যুতিক বৈশিষ্ট্য (TA=25°C):

পার্ট নম্বর জেনার ডায়োড জেনার ভোল্টেজ রেঞ্জ (নোট ২) জেনার ডায়োড সর্বোচ্চ জেনার প্রতিবন্ধকতা (নোট ৩)

জেনার ডায়োড সর্বোচ্চ

ফুটো প্রবাহ (নোট ২)
জেনার ডায়োড VZ @ IZT ZZT @ IZT ZZK @ IZK আইআর @ ভিআর
  নাম্বার. ((V) মিনিট. ((V) সর্বাধিক. (Ω) (এমএ) (Ω) (এমএ) (μA) (V)
BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
BZT52C3V9 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
BZT52C4V7 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

দ্রষ্টব্য ২ঃ স্বয়ং উত্তাপের প্রভাবকে কমিয়ে আনতে স্বল্প সময়ের পরীক্ষামূলক স্পন্দন ব্যবহার করা হয়।

দ্রষ্টব্য ৩ঃ f=১kHZ।









SOD-123 জেনার ডায়োড BZT52C8V2 সার্কিট ডায়াগ্রামঃ

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 0





জেনার ডায়োড BZT52C8V2 রেটিং এবং বৈশিষ্ট্যযুক্ত কার্ভঃ

ডুমুর1. জেনার ডায়োড BZT52C8V2 পাওয়ার ডিরেটিং কার্ভ

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 1



চিত্র ২। জেনার ডায়োড BZT52C8V2 সাধারণ জংশন ক্যাপাসিটি

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 2



ডুমুর3. জেনার ডায়োড BZT52C8V2 সাধারণ জেনার ভাঙ্গন

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 3



ডুমুর4. জেনার ডায়োড BZT52C8V2 সাধারণ জেনার ভাঙ্গন

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 4





ডুমুর5. জেনার ডায়োড BZT52C8V2 সাধারণ জেনার ভাঙ্গন

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 5





SOD-123 জেনার ডায়োড BZT52C8V2 রূপরেখা (ইঞ্চি ((মিমি)):

প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 6





SOD-123 জেনার ডায়োড BZT52C8V2 অর্ডার তথ্যঃ

জেনার ডায়োডের পার্ট নম্বর উপাদান প্যাকেজ পরিমাণ প্যাকেজিং বিকল্প
BZT52C2V4~BZT52C75 এসওডি-১২৩ ১০০০ পিসি প্রতি 13 "প্লাস্টিকের রিল
BZT52C2V4~BZT52C75 এসওডি-১২৩ ৩০০০ পিসি প্রতি ৭ ইঞ্চি প্লাস্টিকের রিল





প্লেনার ডাই কনস্ট্রাকশন জেনার ডায়োড BZT52C8V2 SOD-123 প্যাকেজ SMD ডায়োড 7
