বাড়ি /পণ্য/জেনার ডায়োডের/300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V

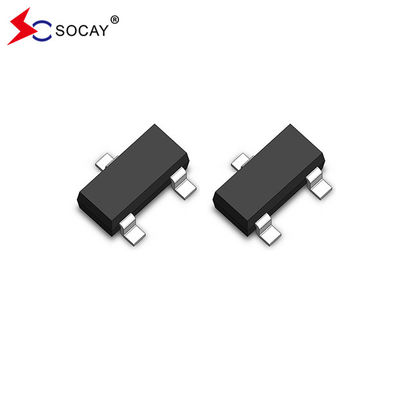

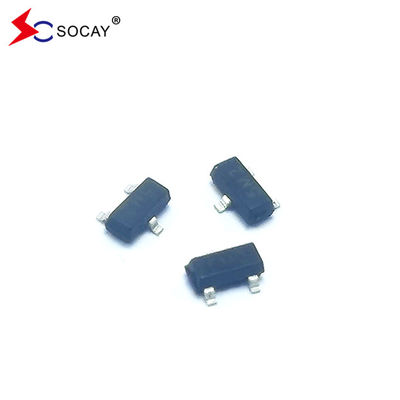

300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V

3000 পিসি
MOQ
negotiable
মূল্য
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
নাম: জেনার ডায়োডের
প্যাকেজ: SOT-23
P(AV): 300 মেগাওয়াট
ভিজেড (নম্বর): 9.1V
আইএফএসএম: 2.0A
Zzt: 15Ω
IZT: 5mA
Ir: 0.5μA
বিশেষভাবে তুলে ধরা:

৩০০ মেগাওয়াট এসএমডি ডায়োড জেনার

,

এসএমডি ডায়োড জেনার ৯.৬ ভোল্ট

,

BZX84C9V1
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: BZX84C9V1
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পণ্যের বর্ণনা

300mW SMD জেনার ডায়োড BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 ~ 9.6V

এসএমডি জেনার ডায়োড DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf


এসএমডি জেনার ডায়োডের বৈশিষ্ট্যঃ

  • প্ল্যানার ডাই নির্মাণ
  • ৩০০ মেগাওয়াট বিদ্যুৎ অপচয়
  • জেনার ভোল্টেজ 2.4V থেকে 75V পর্যন্ত

  • RoHS সম্মতি / সবুজ EMC



এসএমডি জেনার ডায়োডের সর্বোচ্চ পরম ক্ষমতা (টিএ=২৫°সি):

প্যারামিটারপ্রতীকমূল্যইউনিট
সর্বাধিক সামনের ভোল্টেজ (নোট ২) @ IF=10mAVF0.9V
শক্তির অপচয় (নোট ১)P ((AV)300এম ডাব্লু
অপারেটিং এবং স্টোরেজ তাপমাত্রাটিজে, টিএসটিজি-55 থেকে +150°C
পিক ফরোয়ার্ড তরঙ্গ তরঙ্গ প্রবাহআইএফএসএম2.0এ
পরিবেশে তাপ প্রতিরোধের জংশনআরজে357°C/W

দ্রষ্টব্য১ঃ ডিভাইসের টার্মিনালগুলি পরিবেষ্টিত তাপমাত্রায় রাখা থাকলে বৈধ।
দ্রষ্টব্য ২ঃ ইমপ্লান্ট দিয়ে পরীক্ষা করা হলে, সময়কাল=৫ms, ইমপ্লান্টের প্রস্থ=৩০০μs।





এসএমডি জেনার ডায়োডের বৈদ্যুতিক বৈশিষ্ট্য (টিএ=২৫°সি):

পার্ট নম্বরজেনার ভোল্টেজ রেঞ্জ (নোট ২)সর্বাধিক জেনার প্রতিবন্ধকতা (নোট ৩)সর্বাধিক বিপরীত ফাঁস বর্তমান
 VZ @ IZTZZT @ IZTZZK @ IZKআইআর @ ভিআর
 নাম্বার. ((V)মিনিট. ((V)সর্বাধিক.(Ω)(এমএ)(Ω)(এমএ)(μA)(V)
BZX84C2V42.42.22.610056001501
BZX84C2V72.72.52.910056001201
BZX84C3V03.02.83.29556001101
BZX84C3V33.33.13.5955600151
BZX84C3V63.63.43.8905600151
BZX84C3V93.93.74.1905600131
BZX84C4V34.34.04.6905600131
BZX84C4V74.74.45.0805500132
BZX84C5V15.14.85.4605480122
BZX84C5V65.65.26.0405400112
BZX84C6V26.25.86.6105150134
BZX84C6V86.86.47.215580124
BZX84C7V57.57.07.915580115
BZX84C8V28.27.78.71558010.75
BZX84C9V19.18.59.615510010.56
BZX84C10109.410.620515010.27
BZX84C111110.411.620515010.18
BZX84C121211.412.725515010.18
BZX84C131312.414.130517010.18
BZX84C151513.815.630520010.110.5
BZX84C161615.317.140520010.111.2
BZX84C181816.819.145522510.112.6
BZX84C202018.821.255522510.114.0



পার্ট নম্বরজেনার ভোল্টেজ রেঞ্জ (নোট ২)সর্বাধিক জেনার প্রতিবন্ধকতা (নোট ৩)সর্বাধিক বিপরীত ফাঁস বর্তমান
VZ @ IZTZZT @ IZTZZK @ IZKআইআর @ ভিআর
নাম্বার. ((V)মিনিট. ((V)সর্বাধিক.(Ω)(এমএ)(Ω)(এমএ)(μA)(V)
BZX84C222220.823.355525010.115.4
BZX84C242422.825.670525010.116.8
BZX84C272725.128.98023000.50.118.9
BZX84C303028.032.08023000.50.121.0
BZX84C333331.035.08023250.50.123.1
BZX84C363634.038.09023500.50.125.2
BZX84C393937.041.013023500.50.127.3
BZX84C434340.046.0100270010.132.0
BZX84C474744.050.0170237510.0532.9
BZX84C515148.054.0180240010.0535.7
BZX84C626258.066.021524500.50.0543.4
BZX84C686864.072.0240216000.250.0547.6
BZX84C757570.079.0255217000.250.0552.5

দ্রষ্টব্য ২ঃ ইমপ্লান্ট দিয়ে পরীক্ষা করা হলে, সময়কাল=৫ms, ইমপ্লান্টের প্রস্থ=৩০০μs।
দ্রষ্টব্য ৩ঃ f=১kHZ।




SOT-23 SMD জেনার ডায়োড সার্কিট ডায়াগ্রামঃ
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 0



SOT-23 সারফেস মাউন্ট জেনার ডায়োড রেটিং এবং বৈশিষ্ট্যযুক্ত বক্ররেখাঃ
ডুমুর1. জেনার বৈশিষ্ট্য (V)Z১০ ভোল্ট পর্যন্ত)
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 1

ডুমুর2. জেনার বৈশিষ্ট্য (১১ ভোল্টথেকে43V)
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 2

ডুমুর3. তাপমাত্রা সহগ
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 3


ডুমুর4. সাধারণ ফুটো প্রবাহ
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 4



SOT-23 SMD Zener Diode প্যাকেজ স্কিমঃ
300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 5


SOT-23 প্যাকেজ SMD জেনার ডায়োড অর্ডার তথ্যঃ

পার্ট নম্বরউপাদান প্যাকেজপরিমাণ
BZX84C2V4~BZX84C75এসওটি-২৩টেপ অ্যান্ড রোল 3000 পিসি / 7 ′′ রোল


300mW SMD ডায়োড জেনার BZX84C9V1 SOT-23 জেনার ভোল্টেজ রেঞ্জ 8.5 - 9.6V 6
