Name: সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট
Brand: SOCAY
SKU: P0080SA
Rating: 4.5 (109 reviews)

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

পয়েন্ট: থাইরিস্টর সার্জ সাপ্রেসরস (টিএসএস)

প্যাকেজের ধরন: DO-214AA/SMB

VDRM (মিনিমাম): 6V

আইডিআরএম: 5μA

বনাম @100V/μS (সর্বোচ্চ): 25V

(সর্বোচ্চ): 800mA

Vt @It=2.2A (সর্বোচ্চ): 4V

এটা (সর্বোচ্চ): 2.২এ

ইহ (মিনিট): 50mA

C0 @1MHz,2V বায়াস (টাইপ।): 50pF

বিশেষভাবে তুলে ধরা:

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী

থাইরিস্টর ওয়ারেজ দমনকারী 2 কেভি

P0080SA

মৌলিক তথ্য

উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন

পরিচিতিমুলক নাম: SOCAY

সাক্ষ্যদান: REACH,RoHS,ISO

মডেল নম্বার: P0080SA

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

প্রদান

প্যাকেজিং বিবরণ: AMMO প্যাকিং বাল্ক

ডেলিভারি সময়: ৫-৮ কার্যদিবস

গ্যালারী

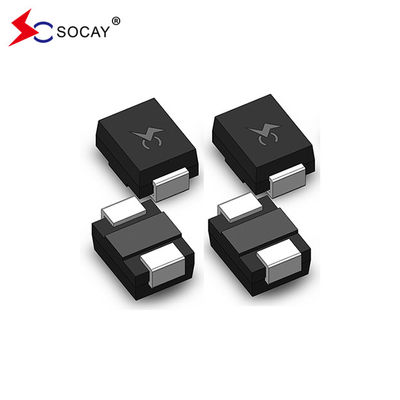

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট

পণ্যের বর্ণনা

P0080SA @10/700μS,2KV সারফেস মাউন্ট থাইরিস্টর সার্জ সুপ্রেসার্স (টিএসএস) লো ভোল্টেজ ওভারশট

DATA SHEET:PXXX0SA_v2103.1.pdf

পার্ট নম্বর	চিহ্নিতকরণ	V_{ডিআরএম}@ আমি_{ডিআরএম}=5μA	VS ① @100V/μS	V_টি @ আমি_টি=2.2A	আমি_এস	আমি_টি	আমি_এইচ	C0 2 @ 1MHz, 2V পক্ষপাত
		Vমিনিট	Vসর্বাধিক	Vসর্বাধিক	mAসর্বাধিক	এসর্বাধিক	mAমিনিট	পিএফপ্রকার
P0080SA	P008A	6	25	4	800	2.2	50	50
P0300SA	P03A	25	40	4	800	2.2	50	70
P0640SA	P06A	58	77	4	800	2.2	150	50
P0720SA	P07A	65	88	4	800	2.2	150	50
P0900SA	P09A	75	98	4	800	2.2	150	45
P1100SA	P11A	90	130	4	800	2.2	150	45
P1300SA	P13A	120	160	4	800	2.2	150	45
P1500SA	P15A	140	180	4	800	2.2	150	40
P1800SA	P18A	170	220	4	800	2.2	150	40
P2300SA	P23A	190	260	4	800	2.2	150	35
P2600SA	P26A	220	300	4	800	2.2	150	35
P3100SA	P31A	275	350	4	800	2.2	150	30
P3500SA	P35A	320	400	4	800	2.2	150	30
নোটঃ 1 Vs 100KV/s এ পরিমাপ করা হয়। 2 অফ-স্টেট ক্যাপাসিটেন্স V তে পরিমাপ করা হয়_ডিসি=2V, V_{আরএমএস}=1V, f=1MHz।

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট 0

বর্ণনাঃ

PXXX0SA সিরিজটি ব্রডব্যান্ড সরঞ্জাম যেমন মডেম, লাইন কার্ড, সিপিই এবং ডিএসএলকে ক্ষতিগ্রস্থ ওভার-ভোল্টেজ ট্রানজিয়ান্ট থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
এই সিরিজটি একটি পৃষ্ঠের মাউন্ট সমাধান সরবরাহ করে যা সরঞ্জামগুলিকে বিশ্বব্যাপী নিয়ন্ত্রক মানগুলি মেনে চলতে সক্ষম করে।

বৈশিষ্ট্যঃ

u নিম্ন ভোল্টেজের ওভারসোর্চ

u নিম্ন চলমান ভোল্টেজ

u সীমাবদ্ধতার মধ্যে একাধিক উত্সাহের ঘটনাগুলির পরে উত্তাপের ক্ষমতা হ্রাস করে না

u রেটিং ছাড়িয়ে গেলে শর্ট সার্কিট ব্যর্থ হয়

u নিম্ন ক্ষমতা

প্রযোজ্য গ্লোবাল স্ট্যান্ডার্ডঃ

u TIA-968-A

u ITU K.20/21 উন্নত স্তর

u ITU K.20/21 বেসিক লেভেল

u GR 1089 ইন্টার বিল্ডিং

u আইইসি ৬১০০-৪-৫

u YD/T 1082

u YD/T 993

u YD/T 950

প্যারামিটার	সংজ্ঞা
আমি_এস	স্যুইচিং কারেন্ট- চালু অবস্থায় স্যুইচ করার জন্য সর্বাধিক বর্তমান প্রয়োজন
আমি_{ডিআরএম}	ফুটো প্রবাহ- সর্বাধিক পিক অফ-স্টেট বর্তমান V এ পরিমাপ করা হয়_{ডিআরএম}
আমি_এইচ	স্ট্যান্ডিং কারেন্ট- ন্যূনতম বর্তমানের প্রয়োজনীয়তা
আমি_টি	অন-স্টেট কারেন্ট- সর্বাধিক নামমাত্র অবিচ্ছিন্ন বর্তমান
V_এস	স্যুইচিং ভোল্টেজ- স্ট্যাট চালু করার আগে সর্বাধিক ভোল্টেজ
V_{ডিআরএম}	পিক অফ-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ যা বন্ধ অবস্থায় বজায় রেখে প্রয়োগ করা যেতে পারে
V_টি	অন-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ নামমাত্র চালু অবস্থায় বর্তমান পরিমাপ
সি₀	স্ট্যাট-অফ ক্যাপাসিটি- অফ স্টেটে পরিমাপ করা সাধারণ ক্যাপাসিটেন্স

সিরিজ	2/১০ μS¹	8/20μS¹		10/১60μS¹	10/560μS¹	10/১000μS¹	5/310μS¹	আমি_{টিএসএম} ৫০/৬০ হার্জ	ডি/ডিটি
	2/১০ μS²	1.2/50μS²		10/১60μS²	10/560μS²	10/১000μS²	10/700μS²
	এক মিনিট	এক মিনিট		এক মিনিট	এক মিনিট	এক মিনিট	এমিনিট	এক মিনিট	অ্যাম্পার/μs সর্বোচ্চ
এ	150	150		90	50	45	50	20	500
নোটঃ বর্তমান তরঙ্গরূপ μs ভোল্টেজ তরঙ্গরূপ μs			- পিক ইমপ্লাস বর্তমান নাম্বার (I_পিপি) পুনরাবৃত্তিযোগ্য এবং পণ্যের জীবনকাল জুড়ে গ্যারান্টিযুক্ত। - আমি_পিপিতাপমাত্রা পরিসীমা -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত - ডিভাইসটি প্রাথমিকভাবে তাপীয় ভারসাম্য বজায় রাখতে হবে -40°C < T_J< +১৫০°সি

সীসা উপাদান	তামার খাদ
টার্মিনাল ফিনিস	১০০% ম্যাট টিন প্লাট
শরীরের উপাদান	ইউএল স্বীকৃত ইপোক্সি মিলন জ্বলনযোগ্যতা শ্রেণীবিভাগ 94V-0

পার্ট নম্বর	উপাদান প্যাকেজ	পরিমাণ	প্যাকেজ বিকল্প	প্যাকেজিং স্পেসিফিকেশন
পিxxx0Sএ	DO-214AA	2500	টেপ & রিল -12 মিমি / 13 "টেপ	ইআইএ -৪৮১ - ডি

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট 1

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট 2

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট 3

সারফেস মাউন্ট থাইরিস্টর সার্জ দমনকারী TSS P0080SA 2KV নিম্ন ভোল্টেজ ওভারশট 4
