বাড়ি /পণ্য/থাইরিস্টর সার্জ সাপ্রেসার/ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV

ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV

2500 পিসি
MOQ
negotiable
মূল্য
ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
অন্য নাম: থাইরিস্টর টিউব
পদাঙ্ক: DO-214AA/SMB
মডেল: পৃষ্ঠের পরিমাণ
VDRM (মিনিমাম): 275V
আইডিআরএম: 5μA
বনাম @100V/μS (সর্বোচ্চ): 350v
(সর্বোচ্চ): 800mA
Vt @It=2.2A (সর্বোচ্চ): 4V
এটা (সর্বোচ্চ): 2.২এ
তারিখ কোড: নিকটতম
বিশেষভাবে তুলে ধরা:

থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 4 কেভি

,

থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A

,

P3100SB
মৌলিক তথ্য
উৎপত্তি স্থল: শেনজেন, গুয়াংডং, চীন
পরিচিতিমুলক নাম: SOCAY
সাক্ষ্যদান: REACH,RoHS,ISO
মডেল নম্বার: P3100SB
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
প্রদান
প্যাকেজিং বিবরণ: টেপ রিল, বাল্ক
ডেলিভারি সময়: 1-3 সপ্তাহ
পণ্যের বর্ণনা

SOCAY P3100SB 4KV DO-214AA P3100SB থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD



DATA SHEET:PXXX0SB_v2103.1.pdf



1নির্বাচন পদ্ধতি



1গ্রাহকের পণ্য, অপারেটিং ভোল্টেজ, অ্যাপ্লিকেশন পোর্ট, সুরক্ষা স্তর জানতে।

2,ব্রেক-স্টেট ভোল্টেজ > সার্কিটের ডিসি ওয়ার্কিং ভোল্টেজ।

3"অ্যাপ্লিকেশন পোর্ট এবং সুরক্ষা স্তর অনুযায়ী ডিভাইসের ক্যাপাসিটেন্স মান এবং প্রবাহ হার নির্বাচন করুন।



পার্ট নম্বর চিহ্নিতকরণ Vডিআরএম@ আমিডিআরএম=5μA

VS ①

@100V/μS

 Vটি @ আমিটি=2.2A আমিএস আমিটি আমিএইচ

C0 2

@ 1MHz, 2V পক্ষপাত
    Vমিনিট Vসর্বাধিক Vসর্বাধিক mAসর্বাধিক এসর্বাধিক mAমিনিট পিএফ প্রকার
P0080SB P008B 6 25 4 800 2.2 50 80
P0300SB P03B 25 40 4 800 2.2 50 80
P0640SB P06B 58 77 4 800 2.2 150 80
P0720SB P07B 65 88 4 800 2.2 150 75
P0900SB P09B 75 98 4 800 2.2 150 70
P1100SB P11B 90 130 4 800 2.2 150 70
P1300SB P13B 120 160 4 800 2.2 150 65
P1500SB P15B 140 180 4 800 2.2 150 65
P1800SB P18B 170 220 4 800 2.2 150 65
P2300SB P23B 190 260 4 800 2.2 150 60
P2600SB P26B 220 300 4 800 2.2 150 60
P3100SB P31B 275 350 4 800 2.2 150 50
P3500SB P35B 320 400 4 800 2.2 150 50
P4200SB P42B 400 520 4 800 2.2 150 40

নোটঃ

1 Vs 100KV/s এ পরিমাপ করা হয়।

2 অফ-স্টেট ক্যাপাসিটেন্স V তে পরিমাপ করা হয়ডিসি=2V, Vআরএমএস=1V, f=1MHz।









প্যারামিটার সংজ্ঞা
আমিএস স্যুইচিং কারেন্ট- চালু অবস্থায় স্যুইচ করার জন্য সর্বাধিক বর্তমান প্রয়োজন
আমিডিআরএম ফুটো প্রবাহ- সর্বাধিক পিক অফ-স্টেট বর্তমান V এ পরিমাপ করা হয়ডিআরএম
আমিএইচ স্ট্যান্ডিং কারেন্ট- ন্যূনতম বর্তমানের প্রয়োজনীয়তা
আমিটি অন-স্টেট কারেন্ট- সর্বাধিক নামমাত্র অবিচ্ছিন্ন বর্তমান
Vএস স্যুইচিং ভোল্টেজ- স্ট্যাট চালু করার আগে সর্বাধিক ভোল্টেজ
Vডিআরএম পিক অফ-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ যা বন্ধ অবস্থায় বজায় রেখে প্রয়োগ করা যেতে পারে
Vটি অন-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ নামমাত্র চালু অবস্থায় বর্তমান পরিমাপ
সি0 স্ট্যাট-অফ ক্যাপাসিটি- অফ স্টেটে পরিমাপ করা সাধারণ ক্যাপাসিটেন্স





সিরিজ 2/১০ μS1 8/20μS1 10/১60μS1 10/560μS1 10/১000μS1 5/310μS1

আমিটিএসএম

৫০/৬০ হার্জ

 ডি/ডিটি
  2/১০ μS2 1.2/50μS2 10/১60μS2 10/560μS2 10/১000μS2 10/700μS2
  এক মিনিট এক মিনিট এক মিনিট এক মিনিট এক মিনিট এমিনিট এক মিনিট অ্যাম্পার/μs সর্বোচ্চ
বি 250 250 150 100 80 100 30 500



নোটঃ

  • বর্তমান তরঙ্গরূপ μs
  • ভোল্টেজ তরঙ্গরূপ μs











- পিক ইমপ্লাস বর্তমান নাম্বার (Iপিপি) পুনরাবৃত্তিযোগ্য এবং পণ্যের জীবনকাল জুড়ে গ্যারান্টিযুক্ত।

- আমিপিপিতাপমাত্রা পরিসীমা -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত

- ডিভাইসটি প্রাথমিকভাবে তাপীয় ভারসাম্য বজায় রাখতে হবে -40°C < TJ< +১৫০°সি

















উচ্চ তাপমাত্রা ভোল্টেজ ব্লকিং ৮০% নামমাত্র ভিডিআরএম (ভিএসি পিক) +১২৫°সি বা +১৫০°সি, সীসা উপাদান তামা খাদ উচ্চ তাপমাত্রা ভোল্টেজ ব্লকিং ৫০৪ বা ১০০৮ ঘন্টা MIL-STD-৭৫০ (পদ্ধতি ১০৪০) JEDEC, JESD-২২-A-101

তাপমাত্রা চক্র -৬৫°সি থেকে +১৫০°সি, ১৫ মিনিট, ১০ থেকে ১০০ চক্র। মিল-এসটিডি-৭৫০ (পদ্ধতি ১০৫১) ইআইএ/জেডিইসি, জেইএসডি২২-এ১০৪

বায়াসড তাপমাত্রা ও আর্দ্রতা ৫২ ভিডিসি (+৮৫°সি) ৮৫% আরএইচ, ৫০৪ থেকে ১০০৮ ঘন্টা পর্যন্ত
উচ্চ তাপমাত্রা স্টোরেজ +১৫০°সি ১০০৮ ঘন্টা মিল-এসটিডি-৭৫০ (পদ্ধতি ১০৩১) জেডিইসি, জেইএসডি২২-এ-১০১
নিম্ন তাপমাত্রা স্টোরেজ -৬৫ ডিগ্রি সেলসিয়াস, ১০০৮ ঘন্টা।
তাপীয় শক 0°C থেকে +100°C, 5 মিনিট, 10 সেকেন্ডের স্থানান্তর, তাপীয় শক 10 চক্র। MIL-STD-750 (পদ্ধতি 1056) JEDEC, JESD22-A-106
অটোক্লেভ (চাপ পুকুর পরীক্ষা) +121°C, 100%RH, 2atm, 24 থেকে 168 ঘন্টা পর্যন্ত EIA/Cooker Test) JEDEC, JESD22-A-102
সোল্ডার তাপ প্রতিরোধের +২৬০°সি, ৩০ সেকেন্ড
আর্দ্রতা সংবেদনশীলতার স্তর 85% RH, +85°C, 168 ঘন্টা, 3 রিফ্লো চক্র স্তর (+260°C পিক) । JEDEC-J-STD-020, স্তর 1



সীসা উপাদান তামার খাদ
টার্মিনাল ফিনিস ১০০% ম্যাট টিন প্লাট
শরীরের উপাদান ইউএল স্বীকৃত ইপোক্সি মিলন জ্বলনযোগ্যতা শ্রেণীবিভাগ 94V-0





পার্ট নম্বর উপাদান প্যাকেজ পরিমাণ প্যাকেজ বিকল্প প্যাকেজিং স্পেসিফিকেশন
পিxxx0SB DO-214AA 2500 টেপ & রিল -12 মিমি / 13 "টেপ ইআইএ -৪৮১ - ডি

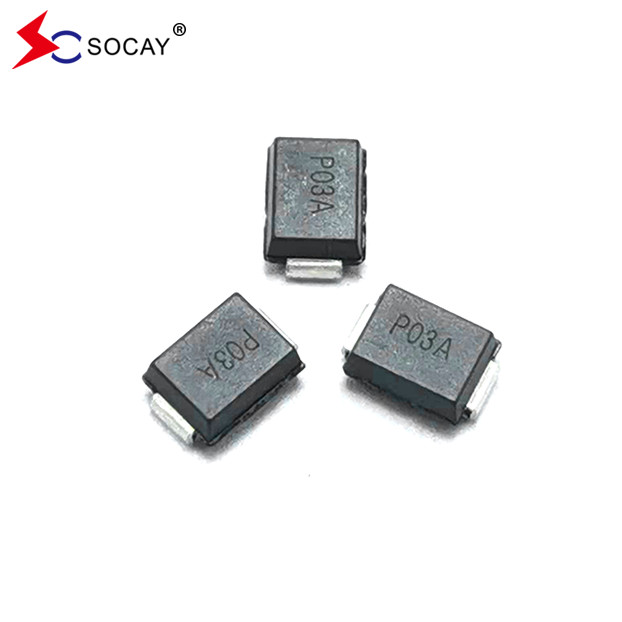

ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV 0

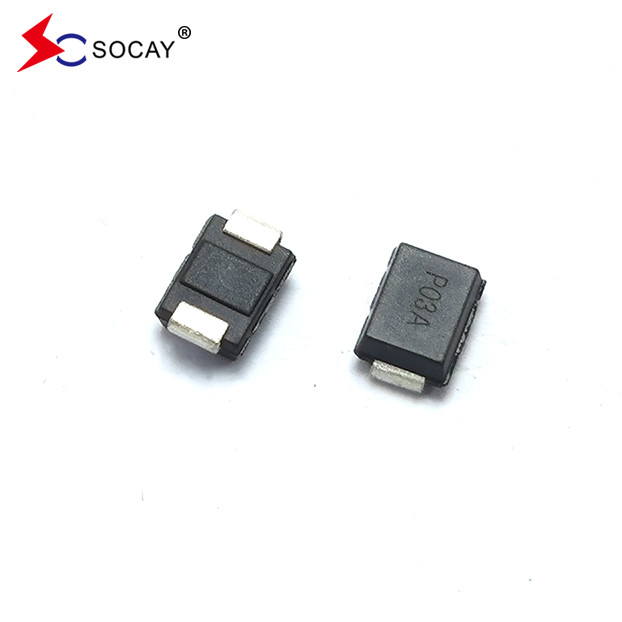

ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV 1

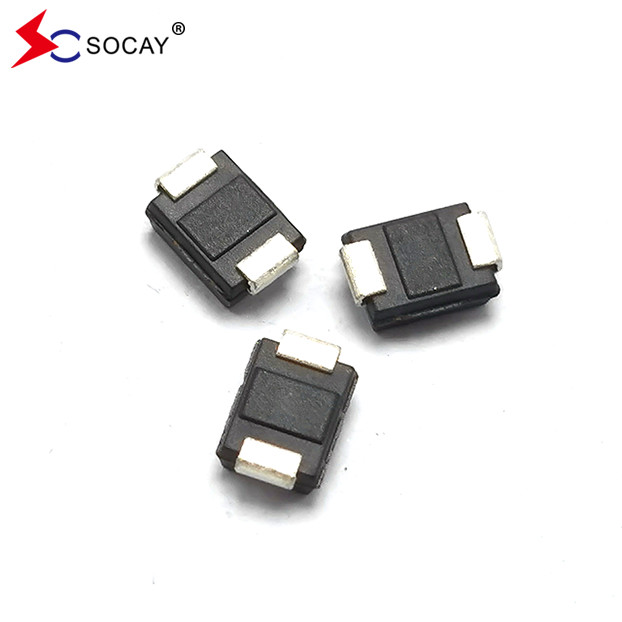

ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV 2

ডিও-২১৪এএ থাইরিস্টর সার্জ সুরক্ষা ডিভাইস 100A 275V SMD P3100SB 4KV 3

প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই। মিশ্র নমুনা গ্রহণযোগ্য।

প্রশ্ন ২: লিড টাইম কি?
একটিঃ নমুনা প্রয়োজন 1 দিন, ভর উত্পাদন সময় প্রয়োজন 1-2 সপ্তাহ অর্ডার পরিমাণ বেশি জন্য

প্রশ্ন ৩। আপনার কি MOQ আছে?
একটিঃ MOQ পণ্যের ধরন উপর নির্ভর করে, নমুনা চেকিং জন্য 1pc পাওয়া যায়

প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ আমরা সাধারণত ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা শিপিং করি। সাধারণত পৌঁছাতে 3-5 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।

প্রশ্ন ৫। কিভাবে অর্ডার পাঠানো হয়?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।

প্রশ্ন 6: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তর: হ্যাঁ, আমরা আমাদের পণ্যের জন্য ২-৫ বছরের ওয়ারেন্টি প্রদান করি।
