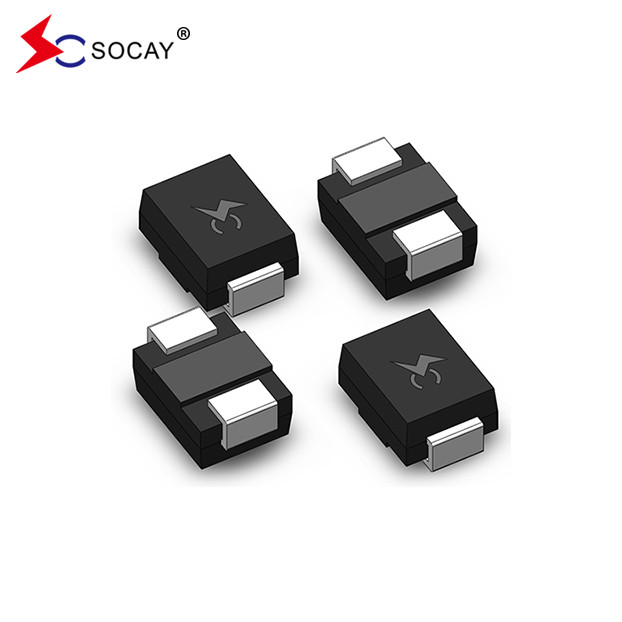

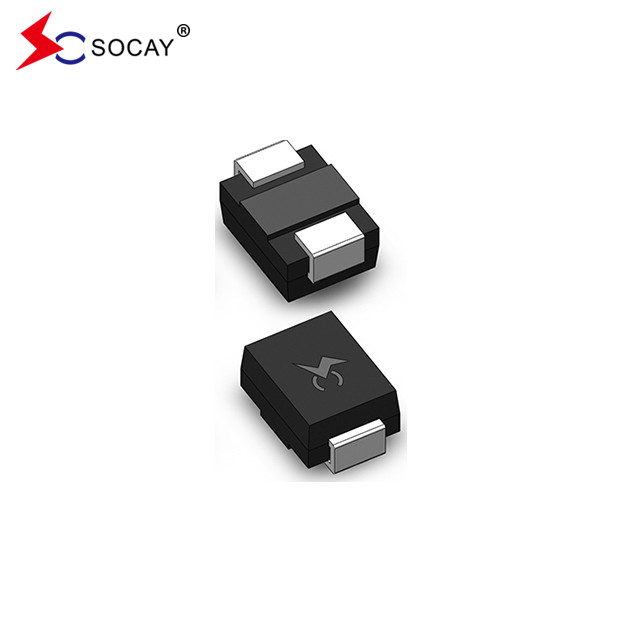

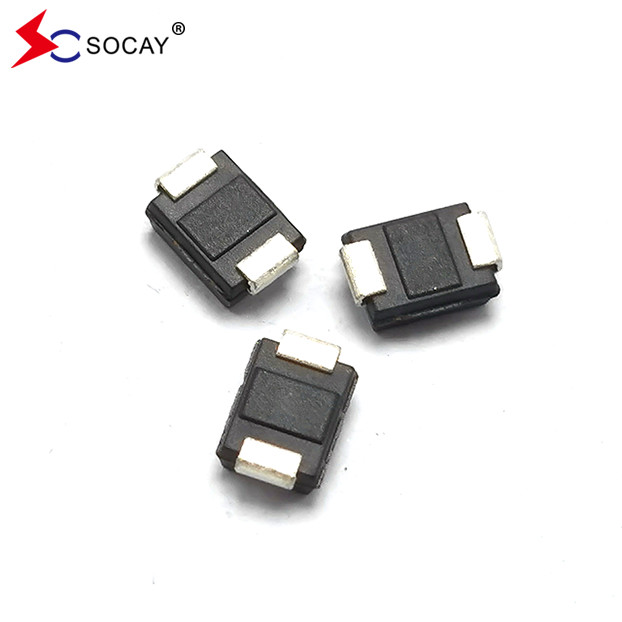

SOCAY P0720SB 4KV থাইরিস্টর সার্জ দমনকারী সুরক্ষা ডিভাইস 150A 65V SMD থাইরিস্টর
DATA SHEET:PXXX0SB_v2103.1.pdf
| পার্ট নম্বর |
চিহ্নিতকরণ |
Vডিআরএম@ আমিডিআরএম=5μA |
VS ①
@100V/μS
|
Vটি @ আমিটি=2.2A |
আমিএস |
আমিটি |
আমিএইচ |
C0 2
@ 1MHz, 2V পক্ষপাত
|
| |
|
Vমিনিট |
Vসর্বাধিক |
Vসর্বাধিক |
mAসর্বাধিক |
এসর্বাধিক |
mAমিনিট |
পিএফ প্রকার |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
নোটঃ
1 Vs 100KV/s এ পরিমাপ করা হয়।
2 অফ-স্টেট ক্যাপাসিটেন্স V তে পরিমাপ করা হয়ডিসি=2V, Vআরএমএস=1V, f=1MHz।
|
বর্ণনাঃ
PXXX0SB সিরিজটি মোডেম, লাইন কার্ড, সিপিই এবং ডিএসএল এর মতো ব্রডব্যান্ড সরঞ্জামগুলিকে ক্ষতিগ্রস্থ ওভার-ভোল্টেজ ট্রানজিয়ান্ট থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।সিরিজটি একটি পৃষ্ঠের মাউন্ট সমাধান প্রদান করে যা সরঞ্জামগুলিকে বিশ্বব্যাপী নিয়ন্ত্রক মানগুলির সাথে সম্মতি দেয়.
সেমিকন্ডাক্টর ডিসচার্জ টিউবগুলির সুবিধাঃ
1. ভাঙ্গনের আগে, এটি একটি খোলা সার্কিটের সমতুল্য, নিরোধক প্রতিরোধের খুব বড়, এবং ফুটো বর্তমান খুব ছোট;
2এটির দ্বি-মুখী সমতুল্য বৈশিষ্ট্য রয়েছে;
3. প্রতিক্রিয়া গতি খুব ns স্তরের হয়;
4. ভাঙ্গন ভোল্টেজ ভাল ধারাবাহিকতা আছে.
সেমিকন্ডাক্টর ডিসচার্জ টিউবগুলির অসুবিধাঃ
1সিরামিক স্রাব টিউব তুলনায়, প্রবাহ হার ছোট, শুধুমাত্র কয়েক শত A;
2. ব্রেকডাউন ভোল্টেজ শুধুমাত্র নির্দিষ্ট নির্দিষ্ট মান আছে;
3. ক্যাপাসিটেন্স অনেক বড়, দশ থেকে শত শত পিএফ পর্যন্ত।
সেমিকন্ডাক্টর ডিসচার্জ টিউবগুলির অসুবিধাঃ
1সিরামিক স্রাব টিউব তুলনায়, প্রবাহ হার ছোট, শুধুমাত্র কয়েক শত A;
2. ব্রেকডাউন ভোল্টেজ শুধুমাত্র নির্দিষ্ট নির্দিষ্ট মান আছে;
3. ক্যাপাসিটেন্স অনেক বড়, দশ থেকে শত শত পিএফ পর্যন্ত।
| প্যারামিটার |
সংজ্ঞা |
| আমিএস |
স্যুইচিং কারেন্ট- চালু অবস্থায় স্যুইচ করার জন্য সর্বাধিক বর্তমান প্রয়োজন |
| আমিডিআরএম |
ফুটো প্রবাহ- সর্বাধিক পিক অফ-স্টেট বর্তমান V এ পরিমাপ করা হয়ডিআরএম |
| আমিএইচ |
স্ট্যান্ডিং কারেন্ট- ন্যূনতম বর্তমানের প্রয়োজনীয়তা |
| আমিটি |
অন-স্টেট কারেন্ট- সর্বাধিক নামমাত্র অবিচ্ছিন্ন বর্তমান |
| Vএস |
স্যুইচিং ভোল্টেজ- স্ট্যাট চালু করার আগে সর্বাধিক ভোল্টেজ |
| Vডিআরএম |
পিক অফ-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ যা বন্ধ অবস্থায় বজায় রেখে প্রয়োগ করা যেতে পারে |
| Vটি |
অন-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ নামমাত্র চালু অবস্থায় বর্তমান পরিমাপ |
| সি0 |
স্ট্যাট-অফ ক্যাপাসিটি- অফ স্টেটে পরিমাপ করা সাধারণ ক্যাপাসিটেন্স |
| সিরিজ |
2/১০ μS1 |
8/20μS1 |
10/১60μS1 |
10/560μS1 |
10/১000μS1 |
5/310μS1 |
আমিটিএসএম
৫০/৬০ হার্জ
|
ডি/ডিটি |
| |
2/১০ μS2 |
1.2/50μS2 |
10/১60μS2 |
10/560μS2 |
10/১000μS2 |
10/700μS2 |
|
|
| |
এক মিনিট |
এক মিনিট |
এক মিনিট |
এক মিনিট |
এক মিনিট |
এমিনিট |
এক মিনিট |
অ্যাম্পার/μs সর্বোচ্চ |
| বি |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
নোটঃ
- বর্তমান তরঙ্গরূপ μs
- ভোল্টেজ তরঙ্গরূপ μs
|
- পিক ইমপ্লাস বর্তমান নাম্বার (Iপিপি) পুনরাবৃত্তিযোগ্য এবং পণ্যের জীবনকাল জুড়ে গ্যারান্টিযুক্ত।
- আমিপিপিতাপমাত্রা পরিসীমা -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত
- ডিভাইসটি প্রাথমিকভাবে তাপীয় ভারসাম্য বজায় রাখতে হবে -40°C < TJ< +১৫০°সি
|
| উচ্চ তাপমাত্রা ভোল্টেজ ব্লকিং |
৮০% নামমাত্র ভিডিআরএম (ভিএসি পিক) +১২৫°সি বা +১৫০°সি, সীসা উপাদান তামা খাদ উচ্চ তাপমাত্রা ভোল্টেজ ব্লকিং ৫০৪ বা ১০০৮ ঘন্টা |
|
| |
|
|
| তাপমাত্রা চক্র |
-৬৫°সি থেকে +১৫০°সি, ১৫ মিনিট, ১০ থেকে ১০০ চক্র। মিল-এসটিডি-৭৫০ (পদ্ধতি ১০৫১) ইআইএ/জেডিইসি, জেইএসডি২২-এ১০৪ |
|
| |
|
|
| বায়াসড তাপমাত্রা ও আর্দ্রতা |
৫২ ভিডিসি (+৮৫°সি) ৮৫% আরএইচ, ৫০৪ থেকে ১০০৮ ঘন্টা পর্যন্ত |
|
| উচ্চ তাপমাত্রা স্টোরেজ |
+১৫০°সি ১০০৮ ঘন্টা মিল-এসটিডি-৭৫০ (পদ্ধতি ১০৩১) জেডিইসি, জেইএসডি২২-এ-১০১ |
|
| নিম্ন তাপমাত্রা স্টোরেজ |
-৬৫ ডিগ্রি সেলসিয়াস, ১০০৮ ঘন্টা। |
|
| তাপীয় শক |
0°C থেকে +100°C, 5 মিনিট, 10 সেকেন্ডের স্থানান্তর, তাপীয় শক 10 চক্র। MIL-STD-750 (পদ্ধতি 1056) JEDEC, JESD22-A-106 |
|
| অটোক্লেভ (চাপ পুকুর পরীক্ষা) |
+121°C, 100%RH, 2atm, 24 থেকে 168 ঘন্টা পর্যন্ত EIA/Cooker Test) JEDEC, JESD22-A-102 |
|
| সোল্ডার তাপ প্রতিরোধের |
+২৬০°সি, ৩০ সেকেন্ড |
|
| আর্দ্রতা সংবেদনশীলতার স্তর |
85% RH, +85°C, 168 ঘন্টা, 3 রিফ্লো চক্র স্তর (+260°C পিক) । JEDEC-J-STD-020, স্তর 1 |
|
| সীসা উপাদান |
তামার খাদ |
|
| টার্মিনাল ফিনিস |
১০০% ম্যাট টিন প্লাট |
|
| শরীরের উপাদান |
ইউএল স্বীকৃত ইপোক্সি মিলন জ্বলনযোগ্যতা শ্রেণীবিভাগ 94V-0 |
|
| পার্ট নম্বর |
উপাদান প্যাকেজ |
পরিমাণ |
প্যাকেজ বিকল্প |
প্যাকেজিং স্পেসিফিকেশন |
|
| পিxxx0SB |
DO-214AA |
2500 |
টেপ & রিল -12 মিমি / 13 "টেপ |
ইআইএ -৪৮১ - ডি |
|
পণ্যের বৈশিষ্ট্য
অস্থায়ী উত্তাপ শোষণের চমৎকার ক্ষমতা
সার্জ ভোল্টেজের দ্রুত প্রতিক্রিয়া
দ্রুত বৃদ্ধি ট্রানজিয়েন্ট দ্বারা সৃষ্ট ওভার ভোল্টেজ নির্মূল
সলিড স্টেট সিলিকন প্রযুক্তি, ডিজেনার নয়
প্রয়োগ
অডিও/ভিডিও লাইন
নেটওয়ার্ক এবং টেলিকম
ডেটা লাইন এবং নিরাপত্তা ব্যবস্থা
সিরিয়াল পোর্ট
