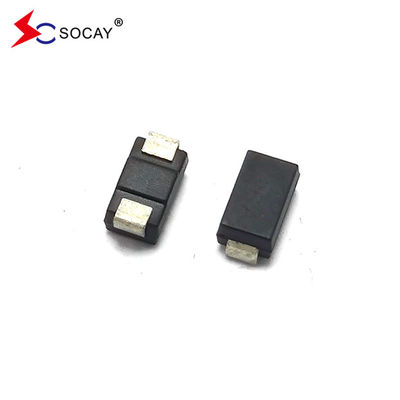

টিএসএস থাইরিস্টর সার্জ প্রটেক্টর ডো-২১৪এএ পি০৭২০টিবি @১০/৭০০মিক্রন সেকেন্ড ৩/৪ কেভাল্ট
DATA SHEET:PXXX0TB_v2101.2.pdf
থাইরিস্টর সার্জ প্রটেক্টর DO-214AA P0720TB থাইরিস্টর একটি ধরনের সেমিকন্ডাক্টর উপাদান।T1/E1এক্সডিএসএল, পিবিএক্স এবং আরও অনেক কিছু।
| পার্ট নম্বর |
চিহ্নিতকরণ |
Vডিআরএম
@ আমিডিআরএম=5μA
|
Vএস①
@100V/μS
|
আমিএস |
Vটি
@ আমিটি=2.2A
|
আমিটি |
আমিএইচ |
C0②
@ 1MHz, 2Vbias
|
| |
|
V এমভিতরে. |
V এমঅক্ষ. |
mA এমঅক্ষ. |
V সর্বাধিক. |
এসর্বাধিক. |
mA মিনিট. |
পিএফপ্রকার. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
নোটঃ
১ ভোল্টএস100KV/s এ পরিমাপ করা হয়;
2 অফ-স্টেট ক্যাপাসিট্যান্স V তে পরিমাপ করা হয়ডিসি=2V, Vআরএমএস=1V, f=1MHz।
|
সেমিকন্ডাক্টর ডিসচার্জ টিউবগুলির সুবিধাঃ
1. ভাঙ্গনের আগে, এটি একটি খোলা সার্কিটের সমতুল্য, নিরোধক প্রতিরোধের খুব বড়, এবং ফুটো বর্তমান খুব ছোট;
2এটির দ্বি-মুখী সমতুল্য বৈশিষ্ট্য রয়েছে;
3. প্রতিক্রিয়া গতি খুব ns স্তরের হয়;
4. ভাঙ্গন ভোল্টেজ ভাল ধারাবাহিকতা আছে.
সেমিকন্ডাক্টর ডিসচার্জ টিউবগুলির অসুবিধাঃ
1সিরামিক স্রাব টিউব তুলনায়, প্রবাহ হার ছোট, শুধুমাত্র কয়েক শত A;
2. ব্রেকডাউন ভোল্টেজ শুধুমাত্র নির্দিষ্ট নির্দিষ্ট মান আছে;
3. ক্যাপাসিটেন্স অনেক বড়, দশ থেকে শত শত পিএফ পর্যন্ত।
সেমিকন্ডাক্টর ডিসচার্জ টিউব নির্বাচনঃ
টিএসএস নির্বাচন করার সময়, নিম্নলিখিত নীতিগুলি অনুসরণ করা উচিতঃ
1. কট-অফ ভোল্টেজ নির্বাচন VDRM: কট-অফ ভোল্টেজটি সুরক্ষিত সার্কিটের সর্বাধিক অপারেটিং ভোল্টেজের চেয়ে বেশি হতে হবে;
2. ট্রানজিশন ভোল্টেজের নির্বাচন VBO: ট্রানজিশন ভোল্টেজটি সর্বোচ্চ ট্রানজিশন পিক ভোল্টেজের চেয়ে কম হতে হবে যা সরঞ্জামটি সহ্য করতে পারে;
3- স্ট্যান্ডিং স্ট্রিম আইএইচ নির্বাচন করুনঃ স্ট্যান্ডিং স্ট্রিমটি সরঞ্জামটির অপারেটিং স্ট্রিম এবং শর্ট সার্কিট স্ট্রিমের চেয়ে বেশি হতে হবে;
4. প্যারাসাইটিক ক্যাপাসিট্যান্সের নির্বাচন C: প্যারাসাইটিক ক্যাপাসিট্যান্স সার্কিট দ্বারা অনুমোদিত সন্নিবেশ ক্ষতি বা সংকেত সংক্রমণ ফ্রিকোয়েন্সি অনুযায়ী নির্বাচন করা হয়;
5. উত্তাপ বর্তমানের নির্বাচনঃ সার্কিট বা উত্তাপ পরীক্ষার মানের প্রয়োজনীয়তা অনুযায়ী উত্তাপ বর্তমানের বিভিন্ন স্তর নির্বাচন করা হয়।
বর্ণনাঃ
PXXX0TB সিরিজের থাইরিস্টরগুলি একটি ধরণের অর্ধপরিবাহী উপাদান। এগুলি অ্যাপ্লিকেশন,মডেম,টেলিফোন-অন,লাইন কার্ড,উত্তর মেশিন,ফ্যাক্স মেশিন,এসএলআইসি,টি 1 / ই 1,এক্সডিএসএল,পিবিএক্স এবং আরও অনেক কিছুতে ডিজাইন করা হয়েছে।
বৈশিষ্ট্যঃ
|
u অস্থায়ী উত্তাপ শোষণের চমৎকার ক্ষমতা
u জর্জ ভোল্টেজের দ্রুত প্রতিক্রিয়া (ns স্তর)
u দ্রুত বৃদ্ধি ট্রানজিশিয়ান্ট দ্বারা সৃষ্ট ওভারভোল্টেজ নির্মূল
u আর্দ্রতা সংবেদনশীলতা স্তরঃ স্তর ১
u ওজন 69 মিলিগ্রাম (প্রায়)
u অবনতিহীন
|
| প্যারামিটার |
প্রতীক |
মূল্য |
ইউনিট |
| স্টোরেজ তাপমাত্রা পরিসীমা |
টিএসটিজি |
-60 থেকে +150 |
°C |
| অপারেটিং জংশন তাপমাত্রা পরিসীমা |
টিj |
-40 থেকে +150 |
°C |
| পুনরাবৃত্তীয় পিক পলস বর্তমান |
আমিপিপি |
80 |
এ |
| প্যারামিটার |
সংজ্ঞা |
| আমিএস |
স্যুইচিং কারেন্ট- চালু অবস্থায় স্যুইচ করার জন্য সর্বাধিক বর্তমান প্রয়োজন |
| আমিডিআরএম |
ফুটো প্রবাহ- সর্বাধিক পিক অফ-স্টেট বর্তমান V এ পরিমাপ করা হয়ডিআরএম |
| আমিএইচ |
স্ট্যান্ডিং কারেন্ট- ন্যূনতম বর্তমানের প্রয়োজনীয়তা |
| আমিটি |
অন-স্টেট কারেন্ট- সর্বাধিক নামমাত্র অবিচ্ছিন্ন বর্তমান |
| Vএস |
স্যুইচিং ভোল্টেজ- স্ট্যাট চালু করার আগে সর্বাধিক ভোল্টেজ |
| Vডিআরএম |
পিক অফ-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ যা বন্ধ অবস্থায় বজায় রেখে প্রয়োগ করা যেতে পারে |
| Vটি |
অন-স্টেট ভোল্টেজ- সর্বাধিক ভোল্টেজ নামমাত্র চালু অবস্থায় বর্তমান পরিমাপ |
| সি0 |
স্ট্যাট-অফ ক্যাপাসিটি- অফ স্টেটে পরিমাপ করা সাধারণ ক্যাপাসিটেন্স |
| রূপরেখা |
রিল (পিসি) |
প্রতি কার্টনে (পিসি) |
রোল ব্যাসার্ধ (মিমি) |
|
| টেপিং |
5,000 |
80,000 |
330 |
|
